Учебное пособие: Проектирование внутрицехового электроснабжения

Учебное пособие: Проектирование внутрицехового электроснабжения

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

«Кузбасский государственный технический университет»

Кафедра электроснабжения горных и промышленных предприятий

Проектирование внутрицехового электроснабжения

Часть I. Проектирование осветительных установок

Методические указания по курсовому и дипломному проектированию по дисциплине «Системы электроснабжения» для студентов всех форм обучения специальности «Электроснабжение»

Составитель Т.Л. Долгопол

Утверждены на заседании кафедры

Протокол № 1 от 01.09.2008

Рекомендованы к печати

Учебно-методической комиссией

по специальности 140211

Протокол № 36 от 01.01.2008

Электронная копия находится

В библиотеке главного корпуса ГУ КузГТУ

Кемерово 2008


Содержание

1. Объем и требования к оформлению курсового проекта

2. Исходные данные для проектирования

3. Методические указания по выполнению курсового проекта

3.1 Проектирование светотехнической части ОУ

3.1.1 Выбор источников света

3.1.2 Выбор системы освещения

3.1.3 Выбор светильников

3.1.4 Выбор нормы освещенности и коэффициента запаса

3.1.5 Расчет освещения

3.1.6 Проектирование аварийного освещения

3.2 Проектирование электрической части ОУ

3.2.1 Выбор напряжения и источника питания ОУ

3.2.2 Выбор схемы питания ОУ

3.2.3 Выбор магистральных и групповых щитков

3.2.4 Выбор способов прокладки и марок проводников осветительных линий

3.2.5 Выбор сечений линий осветительной сети

3.2.5.1 Выбор сечений по допустимому нагреву

3.2.5.2 Проверка сечений по потере напряжения

3.2.5.3 Проверка сечений на соответствие выбранному аппарату защиты

3.2.6 Защита осветительных линий

4. Методические указания по выполнению графической части проекта ОУ

Приложение 1. План и сведения об электрических нагрузках механического цеха

Приложение 2. Рекомендуемые источники света для производственных помещений при системе общего освещения

Приложение 3. Рекомендуемые источники света для производственных помещений при системе комбинированного освещения

Приложение 4. Рекомендуемые источники света для общего освещения жилых и общественных зданий

Приложение 5. Основные характеристики ламп накаливания общего назначения

Приложение 6. Основные характеристики линейных люминесцентных ламп серии Т8 (диаметр 26 мм)

Приложение 7. Основные характеристики люминесцентных трубчатых ламп серии Т5

Приложение 8. Характеристики компактных люминесцентных ламп со встроенными аппаратами включения

Приложение 9. Характеристики светодиодных ламп

Приложение 10. Основные характеристики газоразрядных ламп высокого давления (ГЛВД)

Приложение 11. Основные характеристики светильников для производственных помещений

Приложение 12. Характеристики светильников для общественных помещений

Приложение 13. Нормы освещенности и качественные показатели освещения для производственных помещений

Приложение 14. Нормы освещенности и качественные показатели для общественных и административно-бытовых помещений

Приложение 15. Значения коэффициента запаса по СНиП 23-05-95

Приложение 16. Коэффициент использования ОУ для светильников с типовыми КСС

Приложение 17. Основные характеристики щитков освещения

Приложение 18. Порядок записи условных обозначений на планах электрического оборудования внутреннего освещения

Приложение 19. Условные графические изображения на планах расположения электрического оборудования внутреннего освещения в дополнение к ГОСТ 21.614

Приложение 20. Пример оформления принципиальной схемы питающей сети


1. Объем и требования к оформлению курсового проекта

Курсовой проект состоит из расчетно-пояснительной записки и графической части.

В расчетно-пояснительной записке необходимо привести обоснование принятых решений, расчетные формулы с пояснением величин, входящих в них с указанием их размерности. Результаты однотипных расчетов следует свести в таблицы.

Расчетно-пояснительная записка должна содержать следующие разделы:

1. Задание на курсовое проектирование

2. Оглавление с указанием страниц каждого раздела

3. Проектирование внутрицехового электроснабжения

4. Список используемой литературы (автор, название, место издания, издательство, год издания, количество страниц)

Раздел 3 расчетно-пояснительной записки следует выполнить в следующем объеме:

3.1. Характеристика окружающей среды в цехе

3.2. Проектирование светотехнической части осветительных установок цеха

3.3. Расчет электрических нагрузок

3.4. Выбор числа и мощности цеховых трансформаторов

3.5. Выбор схемы и компоновки цеховой комплектной трансформаторной подстанции (КТП)

3.6. Выбор схемы осветительной и силовой сети цеха

3.7. Выбор способов прокладки линий осветительной и силовой сети цеха

3.8. Выбор электрооборудования напряжением до 1000 В (шинопроводов, щитков освещения, распределительных силовых пунктов)

3.9. Выбор сечений линий осветительной сети

3.10. Выбор сечений линий силовой сети

3.11. Выбор защитной аппаратуры

3.12. Расчет токов короткого замыкания

3.13. Проверка правильности выбора защитной аппаратуры

Графическая часть состоит из двух листов чертежей:

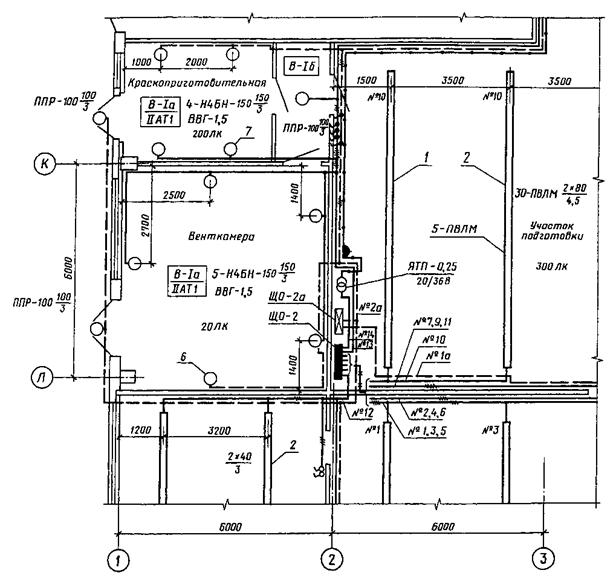

План осветительных установок цеха

2. План размещения электрооборудования цеха. Схема цеховой электрической сети

Расчетно-пояснительная записка и графическая часть проекта должны оформляться в соответствии с ЕСКД.


2. Исходные данные для проектирования

Исходные данные для проектирования представлены в табл. 1 и прил. 1.

В табл. 1 приведены строительные габариты цехов по вариантам и перечень производственных участков в каждом цехе, размеры которых (длину и ширину), студенты выбирают самостоятельно.

Кроме производственных участков в цехе необходимо предусмотреть вспомогательные помещения (кабинеты; кладовые заготовок, сырья, инструмента; комнаты отдыха; гардеробы, душевые, преддушевые и т. п.), высота которых не должна превышать 3 метров.

В зависимости от строительной высоты цеха вспомогательные помещения можно располагать на двух, трех и более строительных отметках. В табл. 1 приведены значения коэффициентов отражения для производственных участков, для вспомогательных помещений – ;  = 50 %;  = 30 %.

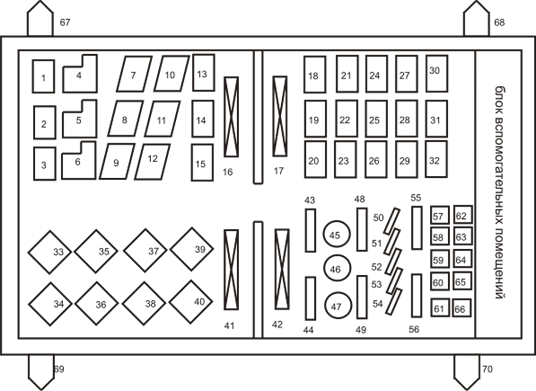

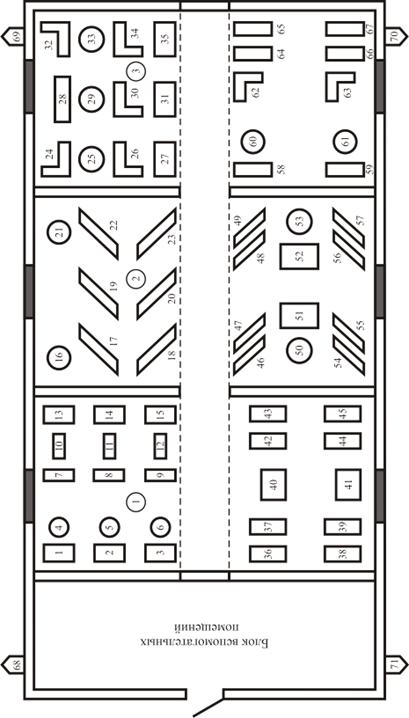

В приложении 1 приведены планы расположения технологического оборудования в цехах и спецификация оборудования по вариантам.

Объектом проектирования может быть любой реально существующий цех, входящий в структуру промышленного или горного предприятия, данные по которому необходимо собрать при прохождении производственных практик.


Таблица 1

Исходные данные для проектирования

Наименование цеха Наименование производственных участков Характеристика зрительной работы Номер варианта Строительные габариты цеха, м Коэффициенты отражения Строительный модуль
длина, А ширина, В высота, Н

потолка, Сп

стен, Сс

раб. пов-ти, Сс

1 2 3 4 5 6 7 8 9 10 11
1. Механический цех

1 – заготовительный участок

2 – механический участок

3 – участок шлифовки и полировки

4 – сварочный цех

IIа

IIIб

IVа

IVб

1 48 48 12 0,5 0,3 0,1 24×6
2 54 40 10 0,7 0,3 0,1 20×6
3 60 36 6 0,5 0,5 0,3 18×6
4 66 36 7 0,3 0,1 0,1 12×6
5 72 30 8 0 0 0 15×6
6 78 32 9 0,5 0,5 0,3 16×6
7 54 42 11 0,5 0,3 0,1 21×6
8 60 48 6 0,7 0,3 0,1 16×6
9 78 30 6 0 0 0 15×6
10 66 40 13 0,5 0,5 0,1 20×6
2. Ремонтно-механический цех

1 – сварочно-заготовительный участок

2 – кузнечно-термический участок

3 – механический участок

IIIа

IIг

1 54 50 12 0,5 0,3 0,1 25×6
2 60 48 10 0,3 0,1 0,1 12×6
3 66 42 9 0,5 0,5 0,3 21×6
4 72 30 6 0,7 0,3 0,1 15×6
5 78 32 7 0,5 0,3 0,1 16×6
6 48 40 11 0,7 0,3 0,1 20×6
7 60 36 8 0,5 0,5 0,3 12×6
8 66 32 6 0,5 0,3 0,1 16×6
 9 54 40 14 0,3 0,1 0,1 20×6
10 72 36 6 0 0 0 18×6
3. Инструментальный цех

1 – участок обработки деталей

2 – участок металлорежущих станков

3 – участок шлифовки и полировки

4 – сварочный участок

IIб

IVб

V

VIIг

1 78 32 6 0,5 0,5 0,3 16×6
2 60 48 7 0 0 0 24×6
3 72 36 8 0,5 0,5 0,1 18×6
4 66 40 9 0,3 0,1 0,1 20×6
5 54 50 10 0,5 0,3 0,1 25×6
6 60 42 12 0,7 0,3 0,1 14×6
7 72 48 6 0,5 0,5 0,3 16×6
8 78 40 8 0,5 0,3 0,1 20×6
9 54 51 11 0,5 0,5 0,1 17×6
10 48 48 14 0 0 0 24×6
4. Кузнечный цех

1 – сварочно-заготовительный участок

2 – механический участок

3 – ковочное отделение

4 – участок металлопокрытий

IIг

IIа

VII

IVб

1 60 40 6 0,7 0,3 0,1 20×6
2 72 36 8 0,5 0,5 0,1 18×6
3 54 42 12 0,5 0,3 0,1 21×2
4 48 40 14 0,5 0,5 0,3 20×2
5 66 36 10 0 0 0 12×6
6 60 36 7 0,5 0,5 0,3 18×6
7 54 40 8 0,5 0,3 0,1 20×6
8 48 42 9 0,3 0,3 0,1 21×6
9 72 30 6 0,5 0,5 0,1 15×6
10 66 32 10 0,7 0,3 0,1 16×6
5. Деревообрабатывающий цех

1 – слесарный участок

2 – столярный участок

3 – участок изготовления древесных плит

4 –сборочный участок

IIIа

IVб

IVг

IVа

1 78 30 6 0,5 0,5 0,3 15×6
2 48 40 10 0,5 0,3 0,1 20×6
3 54 36 7 0,3 0,3 0,1 18×6
4 60 36 12 0,5 0,5 0,1 12×6
5 72 36 6 0 0 0 18х6
6 66 40 8 0,7 0,3 0,1 20х6
7 54 40 9 0,5 0,5 0,3 20х6
8 72 32 6 0,3 0,3 0,1 16х6
9 48 42 11 0,5 0,5 0,1 14х6
10 60 32 12 0 0 0 16х6
6. Литейный цех

1 – плавильно-заливочное отделение

2 – термическое отделение

3 – участок закалки

IVг

VI

1 54 40 10 0 0 0 20х6
2 66 40 8 0,7 0,3 0,1 20х6
3 72 36 6 0,5 0,5 0,3 12х6
4 48 36 7 0,5 0,3 0,1 18х6
5 60 40 10 0,5 0,5 0,1 20х6
6 54 32 7 0 0 0 16х6
7 72 30 6 0,5 0,5 0,3 15х6
8 48 48 12 0,5 0,3 0,1 16х6
9 66 42 8 0,3 0,3 0,1 21х6
10 60 40 9 0,7 0,3 0,1 20х6

3. Методические указания по выполнению курсового проекта

Методические указания по выполнению курсового проекта разделены на две части:

I часть – проектирование осветительных установок

II часть – проектирование электроснабжения силовых электроприемников цеха.

Для выполнения обеих частей проекта необходимо дать характеристику окружающей среды на производственных участках цеха и во вспомогательных помещениях. Если в цехе имеются пожаро- и взрывоопасные зоны, то необходимо указать и охарактеризовать классы этих зон. Характеристика окружающей среды влияет на выбор степени защиты электрооборудования (светильников, осветительных щитков, распределительных пунктов); на выбор марок проводников для цеховой электрической сети и способы прокладки линий в помещениях цеха.

Проектирование осветительных установок состоит из двух частей:

Проектирование светотехнической части ОУ.

Проектирование электрической части ОУ.

3.1 Проектирование светотехнической части ОУ

Целью проектирования является определение осветительной нагрузки цеха.

Этапы проектирования светотехнической части ОУ:

Выбор источников света

Выбор системы освещения

Выбор светильников

Выбор нормы освещенности и коэффициента запаса

Расчет освещения

Проектирование аварийного освещения


3.1.1 Выбор источников света

Одним из наиболее эффективных способов уменьшения установленной мощности и снижения затрат на освещение является использование экономичных источников света с наибольшей световой отдачей. Поэтому для обеспечения рационального использования электроэнергии, расходуемой на освещение, во всех случаях, где не имеется специфических противопоказаний, в качестве источников света целесообразно применять газоразрядные лампы.

Лампы накаливания (ЛН) имеют низкую световую отдачу (Н = 7 ÷ 18 лм / Вт) и малый срок службы (Т = 1000 часов), поэтому их можно использовать только в следующих случаях:

– для общего освещения помещений повышенной опасности и особо опасных по поражению электрическим током при условии необходимости использования пониженных уровней напряжений (не выше 50 В) для питания осветительной установки;

– в помещениях, в которых по условиям технологического процесса недопустимы радиопомехи;

– для аварийного освещения, если рабочее освещение выполнено газоразрядными лампами высокого давления (ДРЛ, ДРИ, ДНаТ).

Для освещения помещений с низкими уровнями нормируемой освещенности, с временным пребыванием людей, а также для местного освещения следует вместо ламп накаливания использовать компактные люминесцентные лампы (КЛЛ) или светодиодные.

Выполняемые зрительные работы могут иметь разные требования к цветоразличению: очень высокие, высокие, невысокие, либо не иметь. Рекомендуемые источники света для производственных помещений, в зависимости от требований к цветоразличению для системы общего освещения приведены в прил. 2, для комбинированного – в прил. 3. В прил. 4 приведены рекомендуемые источники света для общего освещения жилых и общественных зданий.

Восприятие света зависит от цветности излучения ИС. Согласно ГОСТа 6825-91 (МЭК 81-84) для люминесцентных ламп (ЛЛ) установлено пять цветностей излучения: тепло-белый (ТБ), белый (Б), естественный (Е), холодно-белый (ХБ) и дневной (Д). Люминесцентные лампы с улучшенной цветностью излучения имеют в маркировке букву Ц, с очень улучшенной – ЦЦ.

Цветность излучения ламп может быть охарактеризована цветовой температурой (Тц) и индексом цветопередачи (Rа).

Тепло-белой цветности соответствует Тц = 2700 – 3000 К, белой – Тц = 3500 К, холодно-белой – Тц = 4200 К, естественной – Тц = 5000 К, дневной – Тц = 6000 – 6500 К. Значение общего индекса цветопередачи (Rа) характеризуют качество цветопередачи: Rа ≥ 90 – отличное; Rа ≥ 80 – очень хорошее; 80 > Rа ≥ 70 – хорошее; 70 > Rа ≥ 60 – удовлетворительное; 60 > Rа ≥ 40 – приемлемое; Rа < 40 – плохое.

При выборе люминесцентных ламп необходимо учесть, что чем лучше цветность излучения лампы, тем меньший световой поток она излучает при той же самой мощности. Наибольшую световую отдачу имеют лампы типа ЛБ.

При выборе ИС для помещений разной высоты необходимо учитывать следующее: в низких помещениях (не выше 6 м) наиболее экономичны ОУ с ЛЛ; в помещениях средней высоты (свыше 6 м до 10 м) и очень высоких (свыше 20 м) наиболее выгодны ОУ с лампами ДРИ; в высоких помещениях (от 10 до 20 м) наименьшие затраты имеют место для ОУ с лампами ДРЛ, хотя энергетически они менее выгодны, так как установленная мощность ОУ с лампами ДРЛ больше, чем ОУ с лампами ДРИ.

ОУ с натриевыми лампами (ДНаТ) в виду высокой пульсации освещенности следует применять при двух- трех- и четырехразрядных схемах расположения светильников только в помещениях высотой не менее 8 м и при условии выполнения зрительных работ не выше VI разряда.

Линейные люминесцентные лампы выпускаются в колбах диаметром 38, 26 и 16 мм (так называемые серии Т12, Т8 и Т5, то есть 12/8, 8/8 и 5/8 дюйма). ЛЛ серии Т12 морально устарели, поэтому при проектировании ОУ следует выбирать лампы серий Т8 и Т5.

Люминесцентные лампы серии Т8 могут работать как с электромагнитными пускорегулирующими аппаратами (э/м ПРА), так и с электронными (ЭПРА), а серии Т5 – только с ЭПРА.

Перспективными являются ОУ смешанного освещения, в которых предусматривается сочетание различных типов ИС, например, ламп типа ДРИ и ДНаТ, ДРЛ и ДНаТ, ЛЛ типа ЛБ и ДНаТ. При этом не только уменьшаются пульсации освещенности и улучшается спектр излучения ОУ, но и достигается определенная экономия электроэнергии. Окончательный выбор типа ИС для общего освещения производственных помещений с учетом эксплуатационных и капитальных затрат производится одновременно с выбором типа светильника.

Основные характеристики ЛН приведены в прил. 5, люминесцентных ламп серии Т8 – в прил. 6, серии Т5 – в прил. 7, КЛЛ – в прил. 8, светодиодных ламп – в прил. 9, газоразрядных ламп высокого давления (ДРЛ, ДНаТ, МГЛ) – в прил. 10.

3.1.2 Выбор системы освещения

Искусственное освещение производственных помещений может быть выполнено системами общего равномерного, общего локализованного или комбинированного освещения.

Общее освещение – освещение, при котором светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение). Комбинированное освещение – освещение, при котором к общему освещению добавляется местное.

Система комбинированного освещения рекомендуется в следующих случаях:

– в производственных помещениях, в которых выполняется зрительная работа I – III, IVa, IVб, IVв, Va разрядов. Предусматривать систему общего освещения допускается при технической невозможности или нецелесообразности устройства местного освещения, что конкретизируется в отраслевых нормах освещения;

– в производственных помещениях с оборудованием, создающим глубокие и резкие тени на рабочей поверхности в условиях общего освещения (прессы, штампы);

– на рабочих местах, где требуется изменение направления светового потока;

– в производственных помещениях, в которых рабочие поверхности расположены вертикально или наклонно и нуждаются в сравнительно высоких уровнях освещенности.

Систему общего равномерного освещения реализуют в следующих случаях:

– в производственных помещениях при высокой плотности расположения технологического оборудования (ткацкие цеха);

– в производственных помещениях, в которых выполняют однотипные работы (литейные цеха, крупносборочные);

– в производственных помещениях, в которых работа не требует большого и длительного напряжения зрения (разряд зрительной работы Vг и ниже).

Система общего локализованного освещения рекомендуется в следующих случаях:

– в производственных помещениях при расположении рабочих мест группами;

– в производственных помещениях, в которых на отдельных участках выполняют работы различной точности;

– в производственных помещениях с большими площадями рабочих поверхностей (разметочные плиты, раскройные столы) или громоздким оборудованием, создающим тени (химическая промышленность).

При наличии в одном помещении рабочих и вспомогательных зон следует предусматривать локализованное освещение (при любой системе освещения) рабочих зон и менее интенсивное освещение вспомогательных зон, относя их к разряду VIIIа.

Независимо от выбранной системы освещения расчеты производить только для общего освещения.

Во вспомогательных помещениях, как правило, следует применять систему общего освещения. Допускается применение системы комбинированного освещения в помещениях административных зданий, где выполняется зрительная работа А – В разрядов (например, кабинеты, рабочие комнаты, архивы и т. д.).

3.1.3 Выбор светильников

1. Выбор светильников по конструктивному исполнению (степени защиты)

Конструкция светильников должна обеспечивать надежную защиту всех его частей и ИС от вредных воздействий окружающей среды, электро, пожаро- и взрывобезопасность, стабильность светотехнических характеристик во время эксплуатации. При выборе степени защиты светильников необходимо следовать следующим рекомендациям:

– для помещений с нормальными условиями среды и жарких применять светильники со степенью защиты IP20;

– для влажных - IP23;

– для сырых - IP51;

– для помещений с химически активной средой – IP53;

– для особо сырых – IP54;

– для пыльных – IP60 или IP50 в зависимости от характера и количества пыли

– для душевых и уличного освещения – IP43.

В пыльных помещениях с гидроудалением пыли следует использовать светильники струезащищенные – IP65; IP66.

При наличии в любой окружающей среде пожароопасных и взрывоопасных зон степень защиты светильников следует выбирать по табл. 2.

Таблица 2

Рекомендации по выбору светильников для пожароопасных и взрывоопасных зон

Зона класса Светильник с лампами
накаливания ДРЛ, ДРИ, ДНаТ люминесцентными
Пожароопасные помещения
П-I, П-II IP53 IP53 IP53
П-IIа, П-III IP23 IP23 IP23
Взрывоопасные помещения
В-I Взрывозащищенные
В-Iа, В-Iг Повышенной надежности против взрыва
В-Iб Без средств взрывозащиты, IP53
В-II Повышенной надежности против взрыва
В-IIа Без средств взрывозащиты, IP53

2. Выбор светильников по светораспределению

Светильники предназначены для рационального перераспределения в пространстве светового потока источников света. Характер распределения светового потока в пространстве (светораспределение) определяется кривой силы света (КСС) светильника. ГОСТом 17677 установлено семь типов КСС: концентрированная (К), глубокая (Г), косинусная или диффузная (Д), полуширокая (Л), широкая (Ш), синусная (С) и равномерная (М). Часть светового потока, вышедшего из светильника, непосредственно попадает на рабочую поверхность (прямой световой поток), а другая часть – после частичного отражения от поверхности интерьера (отраженный световой поток). КСС светильника показывает соотношение между прямыми и отраженными световыми

потоками. Для освещения производственных помещений рекомендуется использовать светильники с КСС типов К, Г, Д; для вспомогательных и общественных помещений – Д, М, С; для наружного освещения – Л и Ш.

В любом помещении на выбор типа КСС влияют высота помещения и отражающие свойства поверхностей. Чем выше помещение, тем более концентрированные КСС должны иметь светильники. Чем больше коэффициенты отражения потолка, стен и рабочей поверхности, тем менее концентрированным может быть светораспределение светильника.

Характеристики некоторых типов светильников для производственных помещений приведены в прил. 11, для общественных – в прил. 12.

3.1.4 Выбор нормы освещенности и коэффициента запаса

Под нормой освещенности (Ен) понимают минимальный уровень освещенности, необходимый для выполнения зрительной работы. В России основным документом, устанавливающим параметры освещения, являются Строительные нормы и правила СНиП 23-05-95 «Естественное и искусственное освещение». Кроме этих норм, имеются Санитарные правила и нормы СанПиН 2.21/2.1.1.1278-03, Московские городские строительные нормы МГСН 2.06-99 и множество отраслевых документов, в которых подробно расписаны требования к освещению различных рабочих мест.

Норма освещенности зависит от характеристики зрительной работы, определяемой разрядом и подразрядом зрительной работы. Разряд зрительной работы определяется размерами объекта различения, а подразряд зависит от условий видимости объекта: контраста объекта с фоном и яркости фона. Кроме этого, норма освещенности зависит от типа ИС, наличия естественного освещения и качества освещения. Качественными показателями освещения являются: коэффициент пульсаций освещенности (Кп, %), показатель ослепленности (Р) и показатель дискомфорта (М). Коэффициент пульсаций освещенности является критерием оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током.

Показатель дискомфорта нормируется для общественных помещений и является критерием оценки дискомфортной блескости, вызывающей неприятное ощущение при неравномерном распределении яркостей в поле зрения. Показатель ослепленности – критерий оценки слепящего действия осветительной установки, нормируемый для производственных помещений. Для некоторых общественных помещений нормируется цилиндрическая освещенность (Ец), являющаяся характеристикой насыщенности помещения светом. Определяется цилиндрическая освещенность как средняя плотность светового потока на поверхности вертикально расположенного в помещении цилиндра, высота и радиус которого стремятся к нулю.

Количественной оценкой уровня естественного освещения является коэффициент естественного освещения (КЕО, %).

Нормированные значения освещенности в люксах (лк), отличающиеся на одну ступень, следует принимать по шкале: 0,2; 0,3; 0,5; 1; 2; 3; 4; 5; 6; 7; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 3500; 4000; 4500; 5000.

Нормы освещенности по СНиП 23-05-95 для производственных помещений приведены в прил. 13 для условной рабочей поверхности (УРП), а для общественных и административно-бытовых помещений – в прил. 14. УРП – условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.

При проектировании ОУ в производственных помещениях коэффициент пульсации не ограничивается:

– при частоте питания 300 Гц и более;

– для помещений с периодическим пребыванием людей, при отсутствии в них условий для возникновения стробоскопического эффекта.

Согласно СНиП 23-05-95 стробоскопический эффект – явление искажения зрительного восприятия вращающихся, движущихся или сменяющихся объектов в мелькающем свете, возникающее при совпадении кратности частотных характеристик движения объектов и изменения светового потока во времени в ОУ, выполненных газоразрядными лампами, питаемыми переменным током.

В помещениях, где возможно возникновение стробоскопического эффекта, необходимо включать соседние лампы в три фазы питающего напряжения или использовать электронные пускорегулирующие аппараты.

В процессе эксплуатации ОУ освещенность на рабочих поверхностях уменьшается вследствие уменьшения со временем светового потока из-за старения ламп, загрязнения светильников и отражающих поверхностей (стен и потолков).

Для компенсации спада освещенности при проектировании осветительной установки следует учитывать коэффициент запаса (Кз), который зависит от степени запыленности помещения, эксплуатационной группы светильника и типа источника света. Значение коэффициента запаса согласно СНиП 23-05-95 приведены в прил. 15. Коэффициент запаса предусматривается только для общего освещения независимо от выбранной системы освещения.

3.1.5 Расчет освещения

Целью расчета освещения является определение числа и мощности источников света, необходимых для обеспечения нормы освещенности в ОУ.

Существует несколько методов расчета освещения, но наиболее целесообразным при расчете освещения на горизонтальных рабочих поверхностях от системы общего равномерного освещения (одного или в составе комбинированного) является метод коэффициента использования ОУ (метод светового потока).

При использовании для освещения точечных источников света (ЛН, КЛЛ, светодиодных, ДРЛ, ДНаТ, МГЛ) определяют световой поток лампы по формуле:

Фл = , лм (1)

где Ен – норма освещенности, лк; Кз – коэффициент запаса; S – площадь помещения, м2; Z – коэффициент минимальной освещенности, значение которого для линейных ЛЛ принимается равным 1,1, а для всех остальных – 1,15; n – количество светильников; Кu – коэффициент использования осветительной установки.

Под коэффициентом использования ОУ понимают отношение светового потока, падающего на рабочую поверхность, к световому потоку всех источников света, используемых в осветительной установке. Кu зависит от светораспределения светильников (кривой силы света), высоты их расположения над расчетной поверхностью, от размеров освещаемого помещения и отражающих свойств поверхностей (потолка, стен, рабочей поверхности).

Соотношение размеров освещаемого помещения и высоты подвеса светильников характеризуются индексом помещения:

Iп = , (2)

где А – длина помещения; В – ширина помещения; Нр – расчетная высота подвеса светильников.

Расчетная высота подвеса определяется разностью строительной высоты помещения (Н) и высоты свеса светильников (hc) и высоты от пола до условной рабочей поверхности (hр), принимаемой согласно СНиП 23-05-95 равной 0,8 м. Для встроенных и потолочных светильников hc = 0, для подвесных hc обычно принимается от 0,5 до 0,7 м (в жилых и общественных помещениях пониженной высоты – от 0,3 до 0,4 м). На рис. 1 приведен пример определения расчетной высоты подвеса светильника.

Нр = Н – (hc + hр), м (3)

Значения коэффициента использования Кu в зависимости от индекса помещения, коэффициентов отражения и кривой силы света приведены в прил. 16. После определения Фл выбирается лампа с ближайшим по величине световым потоком.

Световой поток выбранной лампы не должен отличаться от расчетного значения светового потока больше чем на величину –10 ÷ +20%. При невозможности выбора ламп с таким приближением корректируется число светильников (n) при выбранном значении Фл по формуле (7).

При расчете освещения с использованием люминесцентных ламп определяется световой поток ряда светильников:

Фр = , лм (4)

где N – количество рядов светильника.

Затем задаются мощностью люминесцентной лампы, т. е. ее световым потоком Фл. Требуемое число светильников в ряду определяется по формуле:

Nсв = , (5)

где n – число ламп в светильнике.

Далее необходимо проверить, чтобы суммарная длина светильников одного ряда (Lсв) не превышала размеров помещения. В противном случае следует либо применять более мощные лампы, либо увеличивать число рядов, либо компоновать ряды из сдвоенных светильников.

Lсв = Nсв ℓсв (6)

где ℓсв – длина одного светильника, м.

Для определения Фл по формуле (1) или Фр по формуле (4) необходимо предварительно задаться количеством светильников или числом рядов светильников.

При этом используют оптимальные отношения расстояния между соседними светильниками или их рядами (ℓ) к высоте установки осветительных приборов над расчетной поверхностью (Нр) в зависимости от типа КСС светильника для обеспечения равномерного освещения в помещении (табл. 3).

Таблица 3

Рекомендуемые расстояния между светильниками в зависимости от типа КСС

Тип КСС светильника l/Нр
Рекомендуемые значения Наибольшие допустимые значения
К 0,4-0,7 0,9
Г 0,8-1,2 1,4
Д 1,2-1,6 2,1
М 1,8-2,6 3,4
Л 1,4-2,0 2,3

Определив интервал рекомендуемых значений расстояния между рядами светильников, обеспечивающих равномерное освещение, задаются ℓ и выполняют эскиз помещения. Предварительно определяют число светильников (n) или число рядов светильников (N).

Если выбранный тип светильника при использовании для освещения точечных ИС выпускается на одну мощность лампы, то определяют число светильников по формуле:

n = , (7)

При расчете освещения следует учесть, что:

1) увеличение числа рядов светильников точечных ИС приводит к увеличению расходов на сети и монтажные работы, поэтому целесообразнее устанавливать в одной световой точке два или три светильника, а не увеличивать число их рядов;

2) расстояние до крайних рядов светильников от стен (колон) следует, как правило, принимать равным 0,3-0,5 от расстояния между рядами светильников независимо от принятой системы освещения; расстояние выбирают тем меньше, чем ближе к стенам размещено технологическое оборудование.

Затем определяют установленную мощность (Ру) ОУ как сумму мощностей всех ламп и расчетную (Рр). Расчетная мощность отличается от установленной на потери в ПРА (ΔРПРА):

Рр = Ру + ΔРПРА, кВт (8)

Потери в электромагнитных ПРА составляют для ЛЛ при стартерных схемах включения 20% от мощности ламп, при бесстартерных – 30 %, для разрядных ламп высокого давления (ДРЛ, МГЛ, ДНаТ) – 10 %; в электронных ПРА потери мощности в два раза меньше, чем в электромагнитных.

В пояснительной записке привести пример расчета освещения для одного из производственных участков. Результаты светотехнического расчета всех помещений должны быть сведены в табл. 4.

Осветительную нагрузку всего цеха определяют по коэффициенту спроса:

Рроу = Кс, кВт (9)

где  – суммарная расчетная мощность осветительных установок цеха, кВт; n – число помещений в цехе; Кс – коэффициент спроса, который принимают равным:

1,0 – для небольших производственных и общественных зданий, торговых помещений и линий наружного освещения; для линий, питающих отдельные групповые щитки независимо от нагрузки и назначения освещаемого помещения;

0,95 – для производственных зданий, состоящих из отдельных крупных пролетов;

0,85 – для производственных зданий, состоящих из многих отдельных помещений;

0,8 – для административно-бытовых, инженерно-лабораторных и других корпусов;

0,6 – для складских зданий, состоящих из отдельных помещений.


Таблица 4

Результаты светотехнического расчета

 Наименование помещения, участка цеха  Площадь помещения S = АВ, м2  Высота помещения Н, м  Расчетная высота Нр, м  Коэффициенты отражения потолка, стен, расчетной поверхности ρп, ρс, ρр  Разряд и подразряд зрительной работы  Нормируемая освещенность Ен, лк  Коэффициент запаса Кз  Тип источника света  Тип светильника  КСС светильника, IP светильника  Индекс помещения iп  Коэффициент использования ОУ, Кu, %  Количество светильников n, шт.  Мощность одной лампы Рл, кВт  Установленная мощность ОУ Ру, кВт  Расчетная мощность ОУ, Рр, кВт
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Для вспомогательных помещений цеха, кроме гардеробов и санузлов, светотехнический расчет может быть произведен по методу удельной мощности. Во вспомогательных помещениях следует предусмотреть розетки (одна розетка на 6 м2 площади). При расчете осветительной нагрузки расчетная мощность одной розетки принимается равной 100 Вт. При наличии розеток в помещениях цеха осветительная нагрузка определяется по формуле:

Рроу = Кс  + N Ррр, кВт (10)

где Ррр = 0,1 кВт – расчетная мощность одной розетки; N – число розеток.

3.1.6 Проектирование аварийного освещения

Аварийное освещение разделяется на освещение безопасности и эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения. Освещение безопасности следует предусматривать в случаях, если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

– взрыв, пожар, отравление людей;

– длительное нарушение технологического процесса;

– нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ и т. п.;

– нарушение режима детских учреждений независимо от числа находящихся в них детей.

Эвакуационное освещение в помещениях или в местах производства работ вне зданий следует предусматривать:

– в местах, опасных для прохода людей;

– в проходах и на лестницах, служащих для эвакуации людей, при числе эвакуирующихся более 50 чел.;

– по основным проходам производственных помещений, в которых работают более 50 чел.;

– в лестничных клетках жилых зданий высотой 6 этажей и более;

– в производственных помещениях с постоянно работающими в них людьми, где выход людей из помещения при аварийном отключении нормального освещения связан с опасностью травматизма из-за продолжения работы производственного оборудования;

– в помещениях общественных и вспомогательных зданий промышленных предприятий, если в помещениях могут одновременно находиться более 100 чел.;

– в производственных помещениях без естественного света.

Освещение безопасности должно создавать на рабочих поверхностях в производственных помещениях и на территориях предприятий, требующих обслуживания при отключении рабочего освещения, наименьшую освещенность в размере 5 % освещенности, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий и не менее 1 лк для территорий предприятий. При этом создавать наименьшую освещенность внутри зданий более 30 лк при разрядных лампах и более 10 лк при лампах накаливания допускается только при наличии соответствующих обоснований.

Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц; в помещениях – 0,5 лк, на открытых территориях – 0,2 лк.

Светильники освещения безопасности в помещениях могут использоваться для эвакуационного освещения.

Для аварийного освещения (освещение безопасности и эвакуационного) следует применять:

а) лампы накаливания;

б) люминесцентные лампы – в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90 % номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения питающего напряжения, так и в холодном состоянии.

В общественных и вспомогательных зданиях предприятий выходы из помещений, где могут находиться одновременно более 100 чел., а также выходы из производственных помещений без естественного света, где могут находиться одновременно более 50 чел., или имеющих площадь более 1502, должны быть отмечены указателями.

Указатели выходов могут быть световыми со встроенными в них источниками света, присоединяемыми к сети аварийного освещения, и не световыми (без источников света) при условии, что обозначение выхода (надпись, знак и т. п.) освещается светильниками аварийного освещения.

При этом указатели должны устанавливаться на расстоянии не более 25 м друг от друга, а также в местах поворота коридора. Дополнительно должны быть отмечены указателями выходы из коридоров и рекреаций, примыкающих к помещениям, перечисленным выше.

Осветительные приборы аварийного освещения (освещения безопасности, эвакуационного) допускается предусматривать горящими, включаемыми одновременно с основными осветительными приборами рабочего освещения и не горящими, автоматически включаемыми при прекращении питания рабочего освещения.

Светильники аварийного освещения могут быть автономными, т. е. работающими от встроенных в них аккумуляторов, или централизованного питания, когда их питание осуществляется от щитков аварийного освещения, или от отдельных аккумуляторов.

Для реализации автономного питания некоторые типы светильников по желанию заказчика комплектуются блоками аварийного освещения. Такие светильники в нормальном режиме работают как обычные светильники общего освещения, а при авариях переключаются в режим аварийного освещения. Поскольку в аварийном режиме требуется значительно меньшие освещенности, чем при нормальной работе, то при переходе в такой режим многоламповых светильников, в них остается в работе только одна лампа. Если для рабочего освещения выбраны светильники, комплектуемые блоками аварийного освещения, то по формуле (7) необходимо рассчитать количество светильников аварийного освещения, обеспечивающих требуемые нормы освещения безопасности или эвакуационного.

Если для рабочего освещения выбраны светильники без блоков аварийного освещения, то проектирование аварийного освещения производится в следующей последовательности:

1) выбор ИС аварийного освещения;

2) выбор светильников аварийного освещения;

3) выбор нормы освещенности аварийного освещения;

4) определение числа светильников аварийного освещения и их размещение в осветительной установке;

5) определение установленной и расчетной мощности аварийного освещения.

В качестве ИС аварийного освещения могут быть выбраны ИС рабочего освещения, либо можно использовать специальные аварийные светильники автономные или с централизованным электропитанием.

Характеристики некоторых светильников аварийного освещения и световых указателей приведены в табл. 5.

Таблица 5

Светильники аварийного освещения и световые указатели

Тип светильника Тип лампы и мощность ИС Тип КСС Степень защиты Способ питания Время работы в аварийном режиме, ч Длина светильника, мм
ЛБО 17 ЛЛ, 8 Вт Г, Д IР 20 автономный 1, 2, 3 490
централизованный
СИД, 8 Вт автономный 1
ЛБО 20 ЛЛ, 8 Вт М IР 65 автономный 1, 2, 3 370
централизованный
ЛБО 29 КЛЛ, 9 Вт Л IР 22 автономный 1, 3 250
ЛБО 21 ЛЛ, 4 Вт Д IР 22 автономный 1 375
Световые указатели «Выход»
ДБО 01 СИД, 1 Вт IР 22 централизованный 312
IР 54 285
ЛБО 11 ЛЛ, 4 Вт IР 20 Централизованный ЭПРА 312
ЛБО 25-2х4 ЛЛ, 2х4 Вт IР 20 Централизованный ЭПРА 385
НББ02-25 ЛН, 25 Вт IР 20 централизованный

3.2 Проектирование электрической части ОУ

Питание ОУ от трансформаторных подстанций или от вводов в здание может осуществляться через магистральные щитки освещения и групповые щитки. Осветительные линии подразделяются на питающие, распределительные и групповые. Питающие линии – линии от источника питания (ИП) до магистрального щитка, а при его отсутствии – до группового. Распределительные осветительные линии – это линии от магистрального щитка освещения до групповых щитков. Групповые линии – это линии от групповых щитков до источников света. Питающие и распределительные линии имеют трехфазное 4-х или 5-ти проводное исполнение, а групповые линии могут иметь разную конфигурацию в зависимости от типа ламп, которые они питают. Для питания ЛН, трубчатых ЛЛ и КЛЛ используют однофазные трехпроводные групповые линии (фазный провод – L, нулевой рабочий – N, нулевой защитный – РЕ). Для питания газоразрядных ламп высокого давления (ГЛВД) с целью снижения коэффициента пульсации освещенности используют, как правило, трехфазные пятипроводные групповые линии.

При отсутствии требований к Кп, ГЛВД можно питать по однофазным групповым линиям.

Источники света, используемые для освещения помещений цеха, необходимо распределить по групповым линиям.

Согласно ПУЭ, каждая групповая линия, как правило, должна содержать на фазу не более 20 ламп накаливания, ДРЛ, ДРИ (МГЛ), ДНаТ, в это число включаются также штепсельные розетки. Для групповых линий, питающих ЛЛ мощностью до 80 Вт, рекомендуется присоединять до 60 ламп на фазу; для линий, питающих светильники с ЛЛ мощностью до 40 Вт включительно, может присоединяться до 75 ламп на фазу и мощностью до 20 Вт включительно – до 100 ламп на фазу.

Так как управление освещением производственных участков производится, как правило, автоматическими выключателями в групповом щитке, то необходимо питать ИС каждого участка по отдельным групповым линиям с учетом рекомендаций ПУЭ.

Этапы проектирования электрической части ОУ:

3.2.1 Выбор напряжения и источника питания ОУ

3.2.2 Выбор схемы питания ОУ

3.2.3 Выбор магистральных и групповых щитков

3.2.4 Выбор способов прокладки и марок проводников осветительных линий

3.2.5 Выбор сечений линий осветительной сети

3.2.6 Защита осветительных линий

При проектировании внутрицехового электроснабжения этапы проектирования электрической части ОУ производятся одновременно с выбором силового электрооборудования и сечений силовых линий.

3.2.1 Выбор напряжения и источника питания ОУ

На выбор уровня напряжения для питания осветительных приборов влияют:

а) класс помещения по опасности поражения электрическим током;

б) класс электротехнического оборудования по способу защиты от поражения электрическим током (класс 0 – защита обеспечивается только основной изоляцией; класс I – защита обеспечивается основной изоляцией с использованием защитного заземления; класс II – защита обеспечивается применением двойной или усиленной изоляции; класс III – использование безопасного сверхнизкого напряжения);

в) наличие устройства защитного отключения (УЗО);

г) высота установки светильников.

Согласно ПУЭ для питания осветительных приборов общего внутреннего освещения, как правило, должно применяться напряжение не выше 220 В переменного или постоянного тока. В помещениях без повышенной опасности напряжение 220 В может применяться для всех стационарно установленных светильников вне зависимости от высоты их установки.

В помещениях с повышенной опасностью и особо опасных при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м применение светильников класса защиты 0 запрещается, необходимо применять светильники класса защиты II или III. Допускается использование светильников класса защиты I, в этом случае цепь должна быть защищена УЗО с током срабатывания до 30 мА.

Для питания светильников общего освещения может использоваться напряжение 380 В при соблюдении определенных условий, но лампы, выпускаемые на Uн = 380 В имеют большую единичную мощность (более 2 кВт), поэтому для внутреннего освещения практически не используются.

Питание электрического освещения, как правило, производится от общих для осветительной и силовой нагрузки цеховых трансформаторов с напряжением на низкой стороне 400 / 230 В (напряжение сети 380 / 220 В).

При большой плотности осветительной нагрузки может быть экономически целесообразна установка самостоятельных осветительных трансформаторов. В некоторых случаях применение осветительных трансформаторов необходимо:

1) если в цехе не менее 30 % от установленной мощности составляют силовые электроприемники, работа которых вызывает резкие колебания напряжения в сети (сварочное оборудование, электродуговые печи), что не позволяет обеспечить требуемое качество напряжения у ламп;

2) если номинальное напряжение силовых электроприемников 660 В, следовательно, низкое напряжение цеховых трансформаторов 690 / 400 В, а для питания ИС внутреннего освещения требуется напряжение 220 В. В этом случае должен производиться технико-экономический обоснованный выбор осветительных трансформаторов от сети высокого напряжения 10 (6) кВ или от шин цеховых трансформаторов 0,69 кВ.

Мощность осветительного трансформатора выбирается по условию:

Sнт ≥ Sроу = , кВА (11)

где Sнт – номинальная мощность трансформатора (25, 40, 63, 100, 160, 250), кВА; Sроу – полная расчетная осветительная нагрузка цеха, кВА; Рроу – активная расчетная мощность ОУ цеха, определенная по формуле (10)

сosφср – средневзвешенный коэффициент мощности ИС

сosφср = ,(12)

где Рр1, Рр2… Ррi – расчетные нагрузки однотипных ламп, имеющих одинаковый Cosφ, кВт; сosφ1, сosφ2… сosφi – коэффициенты мощности ламп; сosφ для ЛН равен 1,0; для ЛЛ – 0,9; для разрядных ламп высокого давления (ДРЛ, ДРИ, ДНаТ) – без компенсации реактивной мощности – 0,5, с компенсацией – 0,9.

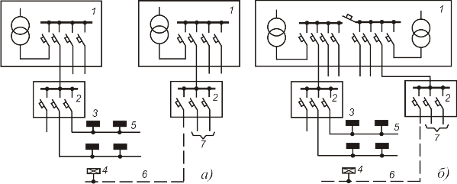

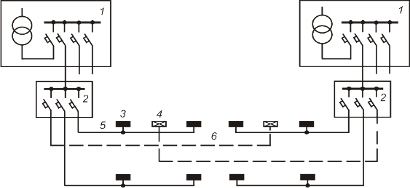

3.2.2 Выбор схемы питания ОУ

На выбор схемы питания осветительных установок влияют следующие факторы:

1) мощность осветительной нагрузки;

2) вид аварийного освещения;

3) наличие трансформаторной подстанции в здании цеха;

4) наличие естественного освещения в помещениях цеха

При выборе схемы необходимо учесть требования и рекомендации ПУЭ по раздельности питания светильников рабочего освещения и светильников аварийного освещения:

1) Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.

2) Светильники и световые указатели эвакуационного освещения в производственных зданиях с естественным освещением и в общественных и жилых зданиях должны быть присоединены к сети, не связанной с сетью рабочего освещения, начиная от щита подстанции (распределительного пункта освещения) или, при наличии только одного ввода, начиная от вводного распределительного устройства.

3) Питание светильников и световых указателей эвакуационного освещения в производственных зданиях без естественного освещения следует выполнять аналогично питанию светильников освещения безопасности (пункт 1).

В производственных зданиях без естественного света в помещениях, где может одновременно находиться 20 человек и более, независимо от наличия освещения безопасности должно предусматриваться эвакуационное освещение по основным проходам и световые указатели «выход», автоматически переключаемые при прекращении их питания на третий независимый внешний или местный источник (аккумуляторная батарея, дизель-генераторная установка и т. п.), не используемый в нормальном режиме для питания рабочего освещения, освещения безопасности и эвакуационного освещения, или светильники эвакуационного освещения и указатели «выход» должны иметь автономный источник питания.

4) Применение для рабочего освещения, освещения безопасности и эвакуационного освещения общих групповых щитков не допускается.

Разрешается питание освещения безопасности и эвакуационного освещения от общих щитков.

5) Рабочее освещение, освещение безопасности и эвакуационное освещение допускается питать от общих линий с электросиловыми установками или от силовых распределительных пунктов.

6) Использование сетей, питающих силовые электроприемники, для питания освещения безопасности и эвакуационного освещения в производственных зданиях без естественного освещения не допускается. На рис. 2-8 приведены наиболее характерные схемы питания освещения производственных зданий.

В схемах, приведенных на рис. 2-6, используются магистральные щитки с целью увеличения осветительной нагрузки и возможности ее питания от шин РУНН КТП, где установлены мощные автоматические выключатели (минимальное значение номинального тока теплового расцепителя, как правило, составляет 100 А). Возможно непосредственное подключение групповых щитков к шинам КТП, если использовать либо последовательное включение с АВ в КТП автоматических выключателей, характеристики которых соответствуют пропускной способности питающей осветительной линии, либо применять в КТП АВ серии ВА 88, выбирая для подключения осветительной нагрузки АВ типа ВА 88-32, имеющий Iнтр = 16 А и высокую отключающую способность (40 кА).

Рис. 2. Схемы питания рабочего и аварийного освещения безопасности и эвакуационного от КТП: а – от двух однотрансформаторных КТП; б – от одной двухтрансформаторной КТП; 1 – КТП; 2 – магистральный щиток (пункт); 3 – групповой щиток рабочего освещения; 4 – групповой щиток аварийного освещения; 5 – линия питающей сети рабочего освещения; 6 – линия питающей сети аварийного освещения; 7 – питание рабочего освещения других участков здания или силовых потребителей

Рис. 3. Схема питания рабочего и эвакуационного освещения от однотрансформаторной КТП: 1 – КТП; 2 – магистральный щиток (пункт); 3 – групповой щиток рабочего освещения; 4 – групповой щиток эвакуационного освещения; 5 – линия питающей сети рабочего освещения; 6 – линия питающей сети эвакуационного освещения

Рис. 4. Схема питания рабочего и аварийного (безопасности и эвакуационного) освещения от двух магистральных шинопроводов: 1 – КТП; 2 – магистральный шинопровод; 3 – автоматический выключатель, устойчивый к току короткого замыкания; 4 – магистральный щиток (пункт); 5 – групповой щиток рабочего освещения; 6 – групповой щиток аварийного освещения; 7 – линия питающей сети рабочего освещения; 8 – линия питающей сети аварийного освещения; 9 – питание рабочего освещения других участков здания или силовых потребителей


Рис. 5. Схема перекрестного питания рабочего и аварийного (безопасности и эвакуационного) освещения: 1 – КТП; 2 – магистральный щиток; 3 – групповой щиток рабочего освещения; 4 – групповой щиток аварийного освещения; 5 – линия питающей сети рабочего освещения; 6 – линия питающей сети аварийного освещения

Рис. 6. Схема питания рабочего и эвакуационного освещения от одного магистрального шинопровода: 1 – КТП; 2 – магистральный шинопровод; 3 – автоматический выключатель, устойчивый к току короткого замыкания; 4 – магистральный щиток (пункт); 5 – групповой щиток рабочего освещения; 6 – групповой щиток эвакуационного освещения; 7 – линия питающей сети рабочего освещения; 8 – линия питающей сети эвакуационного освещения


image description

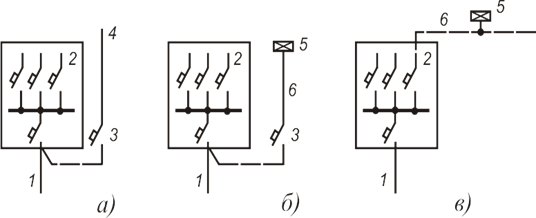

Рис. 7. Схемы питания освещения безопасности и эвакуационного от силовой сети: а и б – ответвления от силовой сети; в – от силового распределительного пункта; 1– линия силовой питающей сети; 2 – силовой распределительный пункт; 3 – автоматический выключатель; 4 – линия к светильникам аварийного освещения; 5 – групповой щиток аварийного освещения; 6 – линия питающей сети аварийного освещения

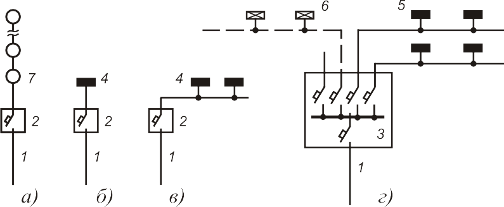

Рис. 8. Схемы питания освещения от вводов в здания: а – питание светильников непосредственно от вводного устройства; б – питание от вводного устройства одного щитка; в – то же нескольких щитков рабочего или аварийного освещения; г – питание от вводно-распределительного устройства щитков рабочего и эвакуационного освещения; 1 – ввод в здание кабельной или воздушной линии; 2 – вводное устройство; 3 – вводно-распределительное устройство; 4 – групповой щиток рабочего или аварийного освещения; 5 – групповой щиток рабочего освещения; 6 – групповой щиток эвакуационного освещения; 7 – светильник рабочего или аварийного освещения

При использовании схем БТМ (блок «трансформатор – магистраль») возможны два варианта питания осветительной нагрузки: отпайкой до вводного автоматического выключателя (рис. 4) или от начала магистрального шинопровода с целью уменьшения потерь напряжения (рис. 6). С учетом рекомендаций ПУЭ для питания рабочего освещения при незначительной осветительной нагрузке возможно использование схем, представленных на рис. 7.

При отсутствии собственных КТП в здании цеха используются схемы питания освещения от вводов в здание, представленные на рис. 8.

3.2.3 Выбор магистральных и групповых щитков

В качестве магистральных и групповых щитков можно выбирать типовые щитки, которые комплектуются некоторыми типами АВ в определенном количестве, или корпуса для электрощитового электрооборудования (щиты распределительные), имеющие DIN-рейки для установки соответствующего количества автоматических выключателей любого типа из серии ВА.

Щиты распределительные подразделяются на встраиваемые (в нишу) и навесные (настенные)и имеют степень защиты IP30. В щитах можно разместить 9, 12, 18, 24, 36, 48, 54 или 72 модуля (однополюсных АВ). Вместо трех однополюсных АВ можно разместить в щите один трехполюсный автоматический выключатель.

Пример маркировки распределительного щита:

ЩРН – 18 М (3)

Щ – щит

Р – распределительный

Н (В) – навесной (встраиваемый в нишу)

18 – максимальное количество модулей, которые может разместить в щите данного типа

М – модернизированный

З – с замком

Типовые щитки выбирают по следующим условиям:

1) по степени защиты от воздействия окружающей среды;

2) по количеству отходящих линий;

3) по типу АВ в отходящих линиях (одно, двух, трех или четырехполюсные);

4) по номинальному току ввода.

Типовые щитки имеют либо коммутационные аппараты на вводе (автоматические или пакетные выключатели), либо зажимы для подключения питающей линии (глухое присоединение). По желанию заказчика некоторые типовые щитки могут комплектоваться УЗО (противопожарного назначения или для защиты от поражения электрическим током). При использовании УЗО для отходящих линий следует выбирать двухполюсные АВ для однофазных линий и четырехполюсные – для трехфазных. Данные по некоторым типам щитков приведены в прил. 17.

С целью уменьшения длины осветительных линий и обеспечения у наиболее удаленных ИС требуемые уровни напряжения следует размещать щитки в центре электрических нагрузок, в местах, удобных и доступных для обслуживания.

3.2.4 Выбор способов прокладки и марок проводников осветительных линий

В производственных участках групповые линии следует прокладывать открыто по строительным конструкциям. Питающие и распределительные линии в случае совпадения трасс можно прокладывать совместно с силовыми линиями по специальным конструкциям (в кабельных каналах, на лотках, в коробах и т. д.) или открыто по строительным конструкциям. Во вспомогательных помещениях осветительные линии прокладывают скрыто (в каналах строительных конструкций, в трубах под слоем штукатурки) или открыто в мини-кабельных каналах (легранах). При этом совместная прокладка проводов и кабелей групповых линий рабочего освещения с групповыми линиями освещения безопасности и эвакуационного освещения не рекомендуется.

Для групповых линий следует применять кабели и провода с медными жилами. Питающие и распределительные линии, как правило, должны выполняться кабелями с алюминиевыми жилами, если их расчетное сечение равно 16 мм2 и более. Для осветительной сети следует выбирать небронированные кабели с пластмассовой изоляцией: поливинилхлоридной (ВВГ, АВВГ, ВВГнг-LS, АВВГнг-LS), из сшитого полиэтилена (АПвВГ, ПвВГ, АПвВГнг, ПвВГнг) или с резиновой изоляцией (ВРГ, АВРГ, НРГ, АНРГ). Для групповых линий вспомогательных помещений допускается использовать специальный плоский трехжильный провод с двойной изоляцией – ПУНП (жилы медные сечением 1,5 и 2,5 мм2).

Однофазные групповые линии должны быть трехпроводными, трехфазные – пятипроводными. Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Питающие и распределительные линии могут иметь как четырех, так и пятипроводное исполнение.

3.2.5 Выбор сечений линий осветительной сети

Сечения линий выбираются по допустимому нагреву от длительно протекающего тока нагрузки и проверяются по потере напряжения и на соответствие выбранному аппарату защиты.

3.2.5.1 Выбор сечений по допустимому нагреву

Условие выбора:

Iр ≤ Iq (13)

где Iр – рабочий (расчетный) ток линии, А; Iq – длительно допустимый ток для выбранной марки проводника, А.

Расчетный ток для однофазной групповой линии определяется по формуле:

Iр = , А (14)

где Рр – расчетная мощность групповой линии, кВт, определяемая по формуле (8); cosφср – средневзвешенный коэффициент мощности, определяемый по формуле (12).

В трехфазных групповых линиях ИС распределяются по фазам согласно следующим рекомендациям:

1) при однорядном расположении светильников

– для одиночных светильников: А – В – С – А – В – С

– для сдвоенных светильников: АВ – СА – ВС – АВ – СА – ВС

2) при двух и более рядах светильников:

– для одиночных светильников:

первый ряд (и все нечетные) А – В С – А – В – С

второй ряд (и все четные) В – С – А – В – С – А

– для сдвоенных светильников:

первый ряд (и все нечетные) АВ – СА – ВС – АВ – СА – ВС

второй ряд (и все четные) ВС – АВ – СА – ВС – АВ – СА

При выборе рекомендуемого способа фазировки не нужно рассчитывать коэффициент пульсаций освещенности (Кп). При выборе любого другого способа фазировки такой расчет необходим.

Затем определяется расчетная мощность каждой фазы по формуле (8).

Расчетный ток определяется по формулам:

– для линий с одинаковой нагрузкой фаз по формуле (14), в которой Рр – расчетная мощность одной фазы групповой линии, кВт;

– для линии с различной нагрузкой фаз

Iр = , А (15)

где Рр max – расчетная мощность максимально загруженной фазы, кВт.

При использовании однофазных групповых линий для выбора сечения питающей (распределительной) линии по допустимому нагреву необходимо:

а) распределить однофазные групповые линии по фазам питающей, обеспечивая минимальную неравномерность загрузки фаз (нагрузку фаз определить суммированием расчетных мощностей групповых линий, запитанных от фазы);

б) определить расчетный ток самой загруженной фазы питающей линии по формуле (15);

в) выбрать сечение питающей (распределительной) линии по условию (13).

При трехфазных групповых линиях для выбора сечения питающей линии определить нагрузку фаз по формулам:

РРА = Ргр.1А + Ргр.2А + … + Ргр.nА, кВт

РРВ = Ргр.1В + Ргр.2В + … + Ргр.nВ, кВт (16)

РРС = Ргр.1С + Ргр.2С + … + Ргр.nС, кВт

где Ргр.1А, Ргр.2А, Ргр.nА и т. д. – расчетные мощности соответствующих фаз групповых линий.

Далее выполнить пункты б) и в).

Для распределительных и питающих линий расчетную мощность необходимо определять с учетом коэффициента спроса:

Рр = Кс (Ру + Δ РПРА), кВт (17)

где Кс принимается равным 1 при питании по линии одного щитка; при большем числе щитков Кс = 0,9 ÷ 0,95.

По условию (13) выбираются сечения фазных проводников. Сечения нулевых проводников выбираются согласно ПУЭ.

Сечение нулевых рабочих проводников (N) трехфазных питающих, распределительных и групповых линий с газоразрядными лампами при одновременном отключении всех фазных проводов линии должно выбираться:

– для участков сети, по которым протекает ток от ламп с компенсированными пускорегулирующими аппаратами, равный фазному независимо от сечения;

– для участков сети, по которым протекает ток от ламп с некомпенсированными ПРА, равным фазному при сечении фазных проводников менее или равному 16 мм2 для медных и 25 мм2 для алюминиевых проводников, и не менее 50 % сечения фазных проводников при больших сечениях, но не менее 16 мм2 для медных и 25 мм2 для алюминиевых проводников.

Сечение нулевых защитных проводников (РЕ) должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50 % сечения фазных проводников при больших сечениях. Сечение РЕ проводников, не входящих в состав кабеля, должно быть не мене 2,5 мм2 – при наличии механической защиты и 4 мм2 – при ее отсутствии.

Сечение PEN-проводников (совмещены функции нулевого рабочего и нулевого защитного проводника) должно быть не менее сечения N-проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.

Значения Iq приведены в части II методических указаний «Проектирование электроснабжения силовых электроприемников цеха».

3.2.5.2 Проверка сечений по потере напряжения

Напряжение, подводимое к лампе, значительно влияет на ее световой поток, поэтому в ПУЭ регламентируется максимально допустимое снижение напряжения на источниках света.

В осветительных сетях рабочего освещения производственных и общественных зданий на наиболее электрически удаленных от источника питания лампах должно быть напряжение не ниже 97,5 % от номинального, для аварийного освещения – не ниже 95 % от Uн. Под наиболее электрически удаленной лампой понимается ИС, для которого потери напряжения окажутся максимальными. Потери напряжения зависят не только от удаленности ИС, но и от единичной мощности лампы. Для люминесцентных трубчатых ламп потери напряжения определяются не для самой удаленной лампы, а для точки, находящейся в середине самого удаленного от источника питания ряда светильников с ЛЛ при условии, что к этой точке подключена нагрузка всех ламп этого ряда с учетом потерь в ПРА.

Для проверки сечений по потере напряжения необходимо привести схему группового щитка с указанием конфигурации только одной групповой линии (количество, тип и мощность ИС, расстояния между точками их подключения к линии), для остальных групповых линий указать их расчетные нагрузки (для трехфазных – пофазно), для питающей – длину.

Условие проверки сечений по потере напряжения:

ΔUΣ = ΔUтр + Δ Uпл + ΔUрл + ΔUгр.л ≤ Δ Uдоп, (18)

где ΔUтр – потери напряжения во вторичной обмотке цехового трансформатора, от которого запитан групповой щиток; ΔUпл – потери напряжения в питающей линии, %; ΔUрл– потери напряжения в распределительной линии, % ; ΔUгр.л – потери напряжения в групповой линии, %; ΔUдоп – допустимые потери напряжения, равные 7,5%.

ΔUтр зависит от типа трансформатора и коэффициента его загрузки, и определяются по формулам, приведенным во II части методических указаний, так как, как правило, осветительная и силовая нагрузка цеха запитываются от общего трансформатора.

Для однофазных групповых линий потери напряжения для самой удаленной лампы или середины самого удаленного ряда ЛЛ определяют по формуле:

ΔUгр.л = , % (19)

где М – момент нагрузки, кВт·м; S – выбранное сечение линии, мм2; С – коэффициент, зависящий от напряжения сети, материала проводника и конфигурации линии.

Для однофазных линий с медными жилами С = 12, с алюминиевыми – С = 7,4. Для трехфазных линий с равномерной нагрузкой фаз с медными жилами С = 72, с алюминиевыми – С = 44. Для трехфазных неравномерно нагруженных линий коэффициент С выбирается как для однофазных линий.

Момент нагрузки определяется по формуле:

М = ΣРРili, кВт ·м, (20)

где Ррi – расчетная мощность линии в i-ой точке, кВт; li – длина линии от щитка до точки приложения электрической нагрузки, м.

В трехфазных групповых линиях моменты нагрузки определяются пофазно для самых удаленных ламп каждой фазы по формуле (19): МА – момент нагрузки фазы А, МВ – фазы В, Мс – фазы С. Если моменты нагрузки фаз одинаковы, то такая линия считается равномерно нагруженной. Если моменты нагрузки различны, то определяется неравномерность нагрузки фаз (ΔМ):


ΔМ = 100, %(21)

Если ΔМ ≤ 15 %, то линия считается условно равномерно нагруженной, если ΔМ > 15 % – неравномерно нагруженной. Степень неравномерности загрузки фаз определяет величину уравнительных токов, которые протекают по фазным проводникам наряду с токами нагрузки, создавая в линии дополнительные потери напряжения. Для равномерно и условно равномерно нагруженных линий потери напряжения для всех фаз одинаковы и определяются по формуле:

ΔUгр.л =  = , %.(22)

Для неравномерно нагруженных линий потери напряжения определяются пофазно с учетом потерь напряжения от уравнительных токов по формулам:

ΔUА = ΔUФА + ΔUОА – 0,5 (ΔUОВ + Δ UОС), %

ΔUВ = ΔUФВ + ΔUОВ – 0,5 (ΔUОА + Δ UОС), % (23)

ΔUС = ΔUФС + ΔUОС – 0,5 (ΔUОА + Δ UОВ), %

где ΔUФА, ΔUФВ, ΔUФС – потери напряжения в фазах от токов нагрузки; ΔUОА, ΔUОВ, ΔUОС – потери напряжения в фазах от уравнительных токов.

ΔUФА = ; ΔUФВ = ; ΔUФС = ,(24)


ΔUОА = ; ΔUОВ = ; ΔUОС = , (25)

где S0 – сечение нулевого рабочего проводника.

Для питающей (распределительной) линии момент нагрузки определяют пофазно:

МА = РРАLПЛ, кВт ·м

МВ = РРВLПЛ, кВт ·м (26)

МС = РРСLПЛ, кВт ·м

Затем определяют неравномерность нагрузки фаз по формуле (20) и потери напряжения, ΔUПЛ (ΔUРЛ), либо по формуле (21), либо – (22) в зависимости от значения ΔМ.

Если условие (17) не выполняется, то необходимо увеличить сечения групповой и питающей (распределительной) линии и пересчитать потери напряжения. При этом следует учесть, что сечение групповой линии не следует увеличивать более 6 мм2 из-за ее разветвленности и большого числа соединений.

3.2.5.3 Проверка сечений на соответствие выбранному аппарату защиты

Т. к. для защиты осветительных линий используются АВ с комбинированными расцепителями, то проверка сечений производится по условию: Iq / Iнтр ≥ 1, (27)где Iнтр – номинальный ток теплового расцепителя АВ. Если условие (27) не выполняется, необходимо увеличить сечение линии.

Выбор сечений осветительных линий привести на примере одной групповой и одной питающей линий. Данные по выбору сечений остальных линий свести в табл. 6.

Таблица 6

Результаты выбора сечений осветительных линий

 Номер линии  Способ прокладки  Марка кабеля (провода)  Длина линии, l, м  Расчетная мощность линии, Рр, кВт  Расчетный ток линии, Iр, А  Сечение по допустимому нагреву, Sн, мм2  Длительно допустимый ток, Iq, А  Момент нагрузки, М, кВт ·м  Потери напряжения в линии, ΔUЛ, %  Потери напряжения суммарные, ΔU Σ, %  Сечение, выбранное по потере напряжения, S ΔU, мм2  Длительно допустимый ток, Iq, А (S ΔU)  Номинальный ток теплового расцепителя, IНТР, А  Окончательно выбранное сечение
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

3.2.6 Защита осветительных линий

Согласно ПУЭ осветительные сети в жилых и общественных зданиях, торговых помещениях, служебно-бытовых помещениях промышленных предприятий требуют защиты не только от токов КЗ, но и от токов перегрузки. Длительная перегрузка наиболее вероятна в осветительных линиях, по которым запитываются ИС и розеточная нагрузка. В связи с этим осветительные щитки комплектуются АВ с комбинированными расцепителями, имеющими обратно зависимую от тока характеристику срабатывания (с возрастанием тока время отключения уменьшается). Наличие розеток обуславливает возможность прямого прикосновения к токоведущим частям, поэтому осветительные линии, питающие розеточную нагрузку, должны иметь блоки УЗО, отдельно устанавливаемые или встроенные в автоматические выключатели. При использовании блоков УЗО однофазные групповые линии защищаются двухполюсными АВ, а трехфазные – четырехполюсными.

В целях обеспечения селективности защиты и если это не приводит к завышению сечения проводников, ток каждого аппарата защиты рекомендуется принимать не менее чем на две ступени большим тока предыдущего аппарата. Разница не менее чем на одну ступень обязательна при всех условиях, однако, если водные АВ осветительных щитков приняты с расцепителями только в целях большей устойчивости этих автоматов к токам КЗ, то требование к селективности защиты на них не распространяется. Номинальные токи тепловых расцепителей следует выбирать по расчетным токам защищаемых участков сети с учетом пусковых токов ламп накаливания и газоразрядных ламп высокого давления (ГЛВД). В табл. 7 приведены рекомендации по выбору Iнтр с учетом пусковых токов ИС. Выбор АВ по остальным параметрам аналогичен автоматическим выключателям в силовых линиях и приведен в части II методических указаний. Расцепители АВ в осветительных линиях допускается не проверять по чувствительности их действия, если обеспечено соотношение между длительно допустимым током проводника и номинальным током теплового расцепителя по условию (26).

Таблица 7

Выбор Iнтр автоматических выключателей с учетом пусковых токов источников света

Аппараты защиты Отношение номинального тока теплового расцепителя автомата к рабочему току линии, не менее
для ламп накаливания Для ГЛВД для люминесцентных ламп

Автоматические выключатели с тепловыми расцепителями:

– с уставками менее 50 А

– с уставками 50 А и выше

1,0

1,0

1,4

1,0

1,0

1,0

Автоматические выключатели с комбинированными расцепителями:

– с уставками менее 50 А

– с уставками 50 А и выше

1,4

1,4

1,4

1,0

1,0

1,0


4. Методические указания по выполнению графической части проекта ОУ

Согласно ГОСТ 21.608-84 «Внутреннее электрическое освещение (переиздан в октябре 2002 г.) на планах осветительных установок» наносят и указывают:

– строительные конструкции и строительные оси;

– наименования помещений, кроме помещений жилых домов. Допускается наименования помещений приводить в экспликации помещений по форме 1 (табл. 8) в соответствии с нумерацией и наименованием, указанным на чертеже.

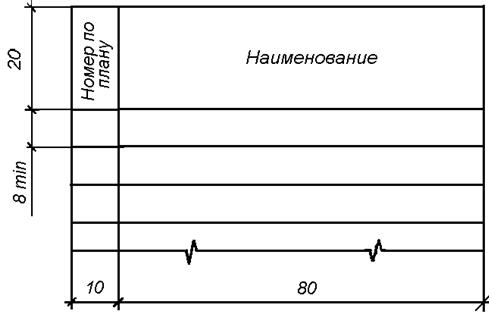

Таблица 8

Экспликация помещений

– классы взрывоопасных и пожароопасных зон, категорию и группу взрывоопасных смесей для взрывоопасных зон;

– нормируемую освещенность от общего освещения (за исключением жилых помещений);

– светильники (в жилых домах – места их установки), их количество и типы;

– количество и мощность ламп в светильниках;

– высоту установки светильников (кроме потолочных);

– привязочные размеры для светильников или рядов светильников к элементам строительных конструкций или координационным осям здания (сооружения). Привязочные размеры допускается не проставлять, если места установки светильников ясны без указания привязочных размеров или если привязочные размеры приведены на чертежах интерьеров. В этом случае должна быть дана ссылка на соответствующие чертежи;

– комплектные распределительные устройства на напряжение до 1000 В, относящиеся к питающей сети (распределительные щиты, щиты станций управления, распределительные пункты, ящики и шкафы управления, вводно-распределительные устройства) и их обозначения;

– групповые щитки и их обозначения;

– понижающие трансформаторы;

– выключатели, штепсельные розетки;

– линии питающей, групповой сети и сети управления освещением, их обозначения, сечение и, при необходимости, марку и способ прокладки;

– другое электрическое оборудование, относящееся к внутреннему освещению.

Пример оформления плана ОУ для производственного здания приведен на рис. 9.

Порядок записи условных обозначений на планах ОУ приведен в прил. 18, условные графические изображения – в прил. 19.

Кроме этого на планах ОУ приводят данные о групповых щитках по форме 3а (табл. 9) и принципиальные схемы питающей сети.


Рис. 9. План ОУ производственного помещения

Принципиальные схемы питающей сети выполняют в однолинейном изображении согласно требованиям стандартов Единой системы конструкторской документации (ЕСКД) на правила выполнения электротехнических схем и в соответствиис требованиями ГОСТ 21.608-84.

Пример оформления принципиальной схемы питающей сети приведен в прил. 20.

Допускается не выполнять принципиальные схемы питающей сети при количестве групповых щитков не более четырех и при условии, что все сведения о питающей сети приведены на плане.

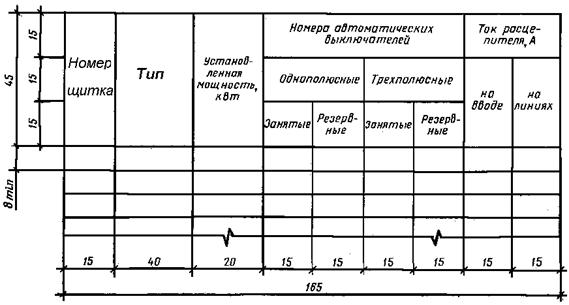

Таблица 9

Данные о групповых щитках с автоматическими выключателями


Приложение 1

План механического цеха

Сведения об электрических нагрузках

Номер на плане Наименование электроприемника Установленная мощность ЭП, кВт
Номер варианта
1 2 3 4 5 6 7 8 9 10

1-3

13-15

Токарно-винторезный станок 4,6 4 4 3,8 3,2 4 4,5 4,2 4,4 4,4
4-6 Трубогибочный станок 7 7,5 7,2 8,3 6,4 6,6 6 7 7,5 7
7-9 Пресс ножницы 4,5 4 4,2 3,5 3,8 4,2 3,7 4,5 4,4 4,3
10-12 Пресс листогибочный 15 12 12,5 11 14 16 16,4 14 13 13

16,17

41,42

Кран-балка ПВ=40% 10 8,5 7,5 11 12 13 14 14 14 14
18-26 Токарно-винторезный станок 3,2 3,2 3,2 3 2,8 2,8 3,3 3,3 3,4 3,5
 27-32 Токарно-винторезный станок 12 10,2 11 11,5 11 10,8 10,6 8,5 9,2 9,4
 33-36 Универсальный круглошлифоваль-ный станок 5,2 4,5 4,6 4,7 4,8 4,9 5 5,1 5,2 5,2
 37-40 Внутришлифовальный станок 7,6 7,4 6,8 6,6 6,7 6,6 6,6 6 6 5,5
43,44 Молот пневматический 7 6,8 6,6 6,4 6,4 7 7 7,5 8,2 8,4
 45-47 Электропечь сопротивления 30 25 28 32 34 24 28 29 24 30
48-49 Молот пневматический 10 7.5 8 10.5 11 12 13 15 11 12
50-54 Печь муфельная 2,6 1,8 1,6 2 2,2 2,4 2,4 2,2 2,8 1,8
55,56 Сварочный агрегат ПВ=50 % 28 15,5 14 17 18 19 22 24 32 30
57-61 Трансформатор сварочный ПВ=40 % 14 12 14 16 10 12 16 16 14 12
62-63 Пр-тель сварочный 12 14,5 12,5 12 14 14,5 14,5 14 15 1
 64-66

Машина электросварочного

точения

25 22,5 22,5 20 24 20 24 22,5 27,5 28
 67-70 Вентилятор 12 11 7,5 7,5 11 15 11 11 15 15,5

Рис. План ремонтно-механического цеха

Сведения об электрических нагрузках

Номер на плане Наименование электроприемника Установленная мощность ЭП, кВт
Номер варианта
1 2 3 4 5 6 7 8 9 0
1 2 3 4 5 6 7 8 9 10 11 12

1-3,

7-9,

13-15

Токарно-винторезный станок 3,5 3,0 2,8 2,7 3,2 3,5 3,6 3,4 3,0 2,8
4-6 Настольно-сверлильный станок 2,0 1,8 1,6 1,6 1,4 2,2 2,2 1,6 1,4 2,2
10-12 Универсально-фрезерный станок 3,5 3,0 4,2 3,5 3,1 4,1 2,8 3,0 3,2 3,6
16, 21 Намоточный станок 2,8 2,0 2,4 2,1 2,1 2,2 2,6 2,6 3,2 3,1
17-20, 22, 23 Точильный станок 2,5 1,8 1,8 2,0 2,0 1,6 2,1 2,1 1,6 1,7
24, 26, 30, 32, 34 Трубогибочный станок 4,0 3,5 3,5 3,8 4,2 4,4 4,1 4,1 4,5 2,8
27,31,35 Сварочный агрегат, ПВ=40% 12 18 24 15 18 20 15 17 22 30
 28 Ножницы 7,0 7,5 7,5 6,6 6,6 6,1 7,1 5,9 6,5 6,4
25, 29, 33 Пресс кривошипный 10,0 8,5 8,8 8,9 8,9 9,1 9,1 8,0 7,5 11,0
36-39, 42-45 Машина электросварочная, ПВ = 50 % 15 14 16 12 14 16 17 10 15 14
40, 41 Преобразователь сварочный 20 24 25 22 18 16 22 24 26 20
46-49, 54-57 Электропечь сопротивления 20 16 18 19 19 21 21 24 25 26
1 2 3 4 5 6 7 8 9 10 11 12
50, 53 Шкаф сушильный 2,0 1,8 1,7 1,6 2,2 2,1 1,8 1,9 2,0 2,0
51, 52 Молот ковочный 10,0 7,5 7,8 8,8 8,8 9,9 9,2 9,4 9,5 8,4
58, 59 Станок трубогибочный 7,0 7,5 6,6 6,5 6,4 7,8 7,2 7,3 7,4 8,0
60, 61 Трубоотрезной станок 2,8 2,0 2,1 2,5 1,8 1,9 2,4 2,6 2,3 2,3
62, 63 Плоскошлифовальный станок 12 10 10 14 14,5 10,5 10,9 11 12,5 12
64-67 Пресс листозагибочный 15 15 16 14 12 12 12 10,5 14 15
68-71 Вентилятор 10 11 7,5 7,5 11 7,5 5,5 5,5 7,5 11

Рис. План инструментального цеха

Сведения об электрических нагрузках

Номер на плане Наименование электроприемника Установленная мощность ЭП, кВт
Номер варианта
1 2 3 4 5 6 7 8 9 0
1-3 Вертикально-фрезерный станок 13 14 17 15 18 10 14 16 13 19
4, 5 Фрезерный станок с ЧПУ 12 14 10 16 20 17 15 18 12 22
6, 7 Универсально-фрезерный станок 19 10 12 18 11 12 17 18 16 14
8-11 Токарно-револьверный станок 12 14 15 13 16 14 17 15 12 19
12, 13 Токарно-винторезный станок 10 14 15 18 12 17 20 18 13 11
14-21 Настольно-сверлильный станок 12 13 7,5 14 16 20 16 13 15 14
22-24 Резьбонарезной полуавтомат 2,5 1,5 2,5 3,5 2,5 3,5 4,5 4 3,5 3
25, 26 Заточной станок 14 12 13 17 15 19 10 16 10 17
27 Листозагибочная машина 15 18 12 20 22 19 21 17 16 14
28-31 Точильно-шлифовальный станок 13 12 16 11 17 15 14 18 19 11
32-34 Вертикально-сверлильный станок 12 15 10 17 13 19 18 14 11 16
35, 36 Радиально-сверлильный станок 13 18 10 14 19 16 17 12 15 14
37, 38 Универсально-заточной станок 11 14 12 17 10 17 15 13 11 18
39 Плоскошлифовальный станок 10 11 14 16 19 13 15 17 18 12
40, 41 Полировальный станок 18 19 17 14 15 10 16 12 11 13
42 Сварочная машина 15 18 16 10 19 17 14 11 14 19
43-48 Сварочная кабина 14 17 15 16 18 19 17 14 16 15
49, 50 Вентилятор 18 12 14 10 10 16 18 20 24 16

Рис. План кузнечного цеха


Сведения об электрических нагрузках

Номер на плане Наименование электроприемников Установленная мощность ЭП, кВт
Номер варианта
1 2 3 4 5 6 7 8 9 0
1,30 Кран-балка ПВ=40 % 40 30 50 24 15 20 34 28 40 20
18 Пресс 60 50 40 40 50 60 32 50 70 40
2-5 Фрезерный станок 8 12 6 7 10 9 14 8 16 7
7,10 Трубогибочный станок 10 10 20 20 30 15 18 12 10 14
6,9,12,26 Шлифовальный станок 6 8 7 6 14 12 8 10 12 8
8,11,13, 14,24 Сварочный трансформатор ПВ=25 % 20 20 20 40 40 50 50 50 40 40
31 Вентилятор 12 8 10 4 2 6 4 8 10 7
15,27 Сушильный шкаф 40 24 12 12 8 16 14 20 15 8
16,17 Закалочная печь 30 30 28 20 20 40 100 60 50 40
19-23 Токарный станок 18 12 6 10 6 17 9 14 15 6
24-26 Станок с ЧПУ 20 18 14 25 16 10 20 12 16 25
31,32,37 Сверлильный станок 4 6 5 8 11 7 4 10 15 4
28,29 Электрованна 26 28 14 40 60 40 50 70 20 30
34,36 Электромолот 22 12 44 60 40 70 30 34 19 25
38 Поворотный кран 6 8 7 9 5 8 7 10 6 5
33,40 Вентилятор горна 10 14 12 12 14 19 20 10 20 15
35 Обдирочный станок 24 14 8 12 14 16 10 13 17 21
39 Нагревательная плита 14 20 8 15 15 8 6 13 8 10

Рис. План деревообрабатывающего цеха


Сведения об электрических нагрузках

Номер на плане Наименование электроприемника Установленная мощность ЭП, кВт
Номер варианта
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10 11 12
1-4 Шлифовальный станок 10 20 15 22 18 11 16 14 19 17
5,6 Сверлильный станок 7 6 8 10 9 5 11 8.5 9 8
7,8 Сушильный шкаф 60 55 40 65 70 38 44 50 39 35
9-12 Фуговальный станок 21 27 19 15 17 16 20 22 24 18
13-15 Циркулярная пила 18 16 14 17 19 15 12 20 21 13
16-18 Пресс 10 9 12 8 14 16 12 8 15 7
19-23 Токарный станок 15 18 13 16 12 14 19 11 10 17
24,25 Полировочный станок 20 22 27 28 18 15 21 16 19 14
26,27 Фрезерный станок 16 19 12 10 8 14 13 17 15 11
28,29 Клееварка 5 8 6 9 7 4 10 11 5,5 7,5
30,31 Сварочный трансформатор ПВ=40 % 50 40 44 58 60 62 48 52 48 55
32-34 Точильный станок 8 6 7 5 10 11 9 12 8,5 9
35,36 Вентилятор 10 9 8 6 7 8.5 5 11 6,5 8
37 Кран-балка ПВ=40 % 22 20 19 16 21 24 18 15 17 23

Рис. План литейного цеха


Сведения об электрических нагрузках


Номер на плане

Наименование электроприемников Установленная мощность ЭП, кВт
Номер варианта
1 2 3 4 5 6 7 8 9 0
1-4 Литьевая машина 22 26 24 25 21 20 29 27 24 23
5-8 Литьевая машина 26 30 22 27 25 20 28 26 24 29
9-11 Очистной барабан 17 19 10 16 15 11 17 18 12 14
12,13 Электротермическая печь 30 50 30 35 45 40 30 25 25 30
14-21 Плавильная электропечь 55 45 40 65 50 50 60 45 65 65
22-25 Электротермическая печь 24 20 22 28 20 26 30 24 29 25
26,27 Сушильный шкаф 12 13 15 16 19 11 17 14 18 10
28-31 Электрозакалочная печь 19 17 21 23 15 16 18 20 13 14
32,33 Электротермическая печь 75 80 100 95 60 90 85 110 70 65
34,35 Электропечь индукционная 60 55 50 84 66 48 39 62 74 78
36 Голтовочный барабан 17 16 19 15 14 18 10 11 14 12
37,38,39 Кран-балка ПВ=25 % 10 19 18 12 16 15 17 15 18 11
40-44 Вентилятор 13 15 18 22 15 17 14 12 10 18

Приложение 2

Рекомендуемые источники света для производственных помещений при системе общего освещения

Характеристики зрительной работы по требованиям к цветоразличению Освещенность, лк Минимальный индекс цветопередачи источников света, Rа Диапазон цветовой температуры источников света, Тц, К Примерные типы источников света
1 2 3 4 5
Контроль цвета с очень высокими требованиями к цветоразличению (контроль готовой продукции на швейных фабриках, тканей на текстильных фабриках, сортировка кожи, подбор красок для цветной печати и т.п.) 300 и более 90 5000-6000

Подпись: 62ЛДЦ, ЛДЦ УФ, (ЛХЕ)

Сопоставление цветов с высокими требованиями к цветоразличению (ткачество, швейное производство, цветная печать и т.д.) 300 и более 85 3500-6000 ЛБЦТ, ЛДЦ, ЛДЦ УФ
Различение цветных объектов при невысоких требованиях к цветоразличению (сборка радиоаппаратуры, прядение, намотка проводов и т.п.)

500 и более

300, 400

150, 200

Менее 150

50

50

45

40

3500-6000

3500-5500

3000-4500

2700-3500

ЛБ, (ЛХБ), МГЛ

ЛБ, (ЛХБ), МГЛ, НЛВД+МГЛ

ЛБ, (ЛХБ), НЛВД+МГЛ, ДРЛ

ЛБ, ДРЛ, НЛВД+МГЛ (ЛН, КГ)

Требования к цветоразличению отсутствуют (механическая обработка металлов, пластмасс, сборка машин, инструментов и т.п.)

500 и более

300, 400

150, 200

Менее 150

50

40

29

25

3500-6000

3500-5000

2600-4500

2400-3500

Подпись: 63ЛБ, (ЛХБ), МГЛ

ЛБ, (ЛХБ), МГЛ, (ДРЛ), НЛВД+МГЛ

ЛБ (ЛХБ), МГЛ, (ДРЛ), НЛВД+МГЛ, НЛВД+ДРЛ

ЛБ, (ДРЛ), НЛВД

(ЛН, КГ)


Приложение 3

Рекомендуемые источники света для производственных помещений при системе комбинированного освещения

Характеристики зрительной работы по требованиям к цветоразличению Освещенность при системе комбинированного освещения, лк Минимальный индекс цветопередачи источников свет, Rа Диапазон цветовой температуры источников света, Тц, К Примерные типы источников света для освещения
общего местного общего местного общего местного
1 2 3 4 5 6 7 8
Контроль цвета с очень высокими требованиями к цветоразличению (контроль готовой продукции на швейных фабриках, тканей на текстильных фабриках, сортировка кожи, подбор красок для цветной печати и т.п.) 150 и более 85 90 5000-6000 5000-6000 ЛБЦТ, (ЛДЦ)

Подпись: 64ЛДЦ, ЛДЦ УФ, (ЛХЕ)

Сопоставление цветов с высокими требованиями к цветоразличению (ткачество, швейное производство, цветная печать и т.д.) 150 и более 50 85 3500-5000 3500-6000 ЛБ, (ЛХБ), МГЛ ЛБЦТ, ЛДЦ, ЛДЦ УФ
Различение цветных объектов при невысоких требованиях к цветоразличению (сборка радиоаппаратуры, прядение, намотка проводов и т.п.)

500

300, 400

150, 200

50

40

35

50

50

50

3500-6500

3200-5000

3000-4500

3500-5500

3500-5000

3600-5000

ЛБ, ЛХБ), МГЛ, НЛВД+МГЛ

ЛБ, (ЛХБ), МГЛ, (ДРЛ), НЛВД+МГЛ

ЛБ, (ЛХБ), НЛВД+МГЛ, МГЛ, (ДРЛ)

ЛБ, (ЛХБ)

ЛБ, (ЛХБ)


ЛБ, (ЛХБ)

Требования к цветоразличению отсутствуют (механическая обработка металлов, пластмасс, сборка машин, инструментов и т.п.)

500

300, 400

150, 200

50

35

25

50

50

50

3500-6000

3200-5000

2400-4500

2800-5500

2800-5000

2800-4500

ЛБ, (ЛХБ), МГЛ, НЛВД

+МГЛ

ЛБ, (ЛХБ), МГЛ, (ДРЛ), НЛВД+МГЛ

ЛБ, (ЛХБ), НЛВД, МГЛ, (ДРЛ)

ЛБ, (ЛХБ)

ЛБ, (ЛХБ)

ЛБ, (ЛХБ)

Примечания к табл. Приложений 2 и 3

1. Применение ламп НЛВД допускается для работ разрядов VI-VIII

2. Для помещений без естественного света при работе с невысокими требованиями к цветоразличению указанный в таблицах диапазон цветовых температур следует ограничить пределами 3500-5000 К при уровнях освещенности более 300 лк.

3. Люминесцентные лампы ЛДЦ УФ имеют в ультрафиолетовой области спектра состав излучения, близкий к естественному, что важно при контроле тканей и бумаги, изготовленных с оптическим отбеливателем.

4. В скобках в таблицах указаны энергетически менее эффективные источники света.


Приложение 4

Рекомендуемые источники света для общего освещения жилых и общественных зданий

Требования к освещению Характеристика зрительной работы по требованиям к цветоразличению Освещенность, лк Минимальный индекс цветопередачи источников света, Rа Диапазон цветовой температуры источников света, Тц, К Примерные типы источников света
1 2 3 4 5 6
Обеспечение зрительного комфорта в помещениях при выполнении зрительных работ А-В разрядов

Сопоставление цветов с высокими требованиями к цветоразличению и выбор цвета (специализированные магазины «Ткани», «Одежда» и т. п.)

Сопоставление цветов с высокими требованиями к цветоразличению (кабинеты рисования, обслуживающих видов труда, закройные отделения в ателье, залы заседаний республиканского значения, химические лаборатории, выставочные залы, макетные и т. п.)

От 300 до 500

От 300 до 500

«150 «300

90

85

85

3500-6000

3500-5000

3500-4500

ЛДЦ, (ЛХЕ)

ЛБЦТ, (ЛЕЦ, ЛХЕ)

ЛБЦТ, (ЛЕЦ)

Различение цветных объектов при невысоких требованиях к цветоразличению (комнаты кружков учебных заведений, универсамы, торговые залы магазинов, ателье химической чистки одежды, обеденные залы, крытые бассейны, спортзалы, кладовые пунктов проката, магазинов). Требования к цветоразличению отсутствуют (кабинеты, рабочие комнаты, конструкторские, чертежные бюро, читательские каталоги, архивы, книгохранилища и т. д.)

От 300 до 500

«150 «300

Менее 150

От 300 до 500

«150 «300

Менее 150

55

50

50

55

50

45

3500-5000

3000-4500

2700-3500

3500-5000

3000-4500

2700-3500

ЛБ, ЛБЦТ, МГЛ, (ЛХБ, ЛЕЦ)

ЛБ, ЛБЦТ, МГЛ**, (ЛХБ, ЛЕЦ, ДРЛ, МГЛ+ НЛВД)

ЛБ, МГЛ+НЛВД, (ГЛН, ЛН)

ЛБ, МГЛ, (ЛХБ, ЛЕЦ)

ЛБ, МГЛ, (ЛХБ)

ЛБ, МГЛ

Обеспечение психоэмоциона-льного комфорта в помещениях с разрядами зрительных работ Г-Ж

Различение цветных объектов при невысоких требованиях к цветоразличению (концертные залы, зрительные залы театров, клубов, актовые залы, вестибюли и т. п.)

Требования к цветоразличению отсутствуют (зрительные залы кинотеатров, лифтовые холлы, коридоры, проходы, переходы и т. п.)

От 300 до 500

«150 «300

Менее 150

Менее 150

80

55

50

45

2700-4500

2700-4200

3000-3500

2700-3500

ЛБЦТ, КЛТБЦ, (ЛЕЦ)

ЛБ, ЛБЦТ, КЛТБЦ, (ЛХБ, ЛЕЦ)

ЛБ, МГЛ + НЛВД

ЛБ, (ГЛН, ЛН, ДРЛ**)

Обеспечение зрительного и психоэмоциона-льного комфорта в помещениях жилых зданий

Различение цветных объектов при невысоких требованиях к цветоразличению:

жилые комнаты, кухни,

прихожие, ванные комнаты

Требования к цветоразличению отсутствуют: лестничные клетки, лифтовые холлы, вестибюли

100

50

Менее 100

80

80

45

2700-4000

2700-4000

3000-3500

КЛТБЦ, ЛТБЦЦ*, ЛЕЦ*, ЛБ*,

(ГЛН, ЛН)

КЛТБЦ, ЛТБЦЦ*, ЛЕЦ*, ЛБ*,

(ГЛН, ЛН)

ЛБ

Примечание – В таблице в скобках указаны энергетически менее эффективные источники света.

* Рекомендуются трубчатые маломощные, фигурные (U-образные и кольцевые) и компактные люминесцентные лампы.

** Лампы ДРЛ с высоким красным отношением (Фк > 10 %).


Приложение 5

Основные характеристики ламп накаливания общего назначения

Тип лампы Номинальное напряжение, В Мощность лампы, Рл, Вт Световой поток, Фл, лм Срок службы, Т, час Цоколь
Вакуумные
В 220-230-15 22 15 105 1000 Е27
В 220-230-25 220 25 220 1000 Е27
Газонаполненные (технический аргон)
Б 220-240-40 220 40 415 1000 Е27
Б 220-240-60 220 60 715 1000 Е27
Б 220-240-75 220 75 950 1000 Е27
Б 220-240-100 220 100 1350 1000 Е27
Г 220-230-150 220 150 2100 1000 Е27
Г 220-240-200 220 200 2920 1000 Е27
Г 220-230-300 220 300 4610 1000 Е40
Г 220-230-500 220 500 8300 1000 Е40
Г 220-230-750 220 750 13100 1000 Е40
Г 220-230-1000 220 1000 18600 1000 Е40
Газонаполненные (криптоновые)
БК 220-240-40 220 40 460 1000 Е27
БК 220-240-60 220 60 790 1000 Е27
БК 220-230-75 220 75 1020 1000 Е27
БК 220-230-100 220 100 1450 1000 Е27

Приложение 6

Основные характеристики линейных люминесцентных ламп серии Т8 (диаметр 26 мм)

Тип лампы (обозначение) Мощность, Рл, Вт Цветовая температура, Тц, К Класс качества цве-топередачи или Rа

Световой поток,

Фл, лм

Длина лампы, мм Срок службы, Т, час Аналог российского ИС по цветности излучения
1 2 3 4 5 6 7 8
ЛБ 18 18 3500 Rа=60 1060 604 12000
ЛД 18 6500 Rа=70 880
ЛЕЦ 18 5000 Rа=90 880
ЛБ 36 36 3500 Rа=60 2800 1214 12000
ЛД 36 6500 Rа=70 2300
ЛЕЦ 36 5000 Rа=90 2150
ЛБ 58 58 3500 Rа=60 4800 1515 12000
ЛЕЦ 58 5000 Rа=90 3330
LT 15W/940 15 4000 1 А 650 438 15000 ЛХБ
LT 15W/960 6000 ЛД
LT 18W/940 18 4000 1 А 1000 590 15000 ЛХБ
LT 18W/960 6000 ЛД
LT 18W/860 18 6000 1 В 1300 590 15000 ЛД
LT 18W/840 4000 ЛХБ
LT 18W/835 3500 1350 ЛБ
LT 18W/830 3000 ЛТБ
LT 18W/760 18 6000 2 А 1050 590 15000 ЛД
LT 18W/640 4000 2 В 1200 ЛХБ
LT 18W/740 4000 2 А 1150 ЛХБ
LT 18W/530 3000 3 1200 ЛТБ
1 2 3 4 5 6 7 8
LT 30W/940 30 4000 1600 895 15000 ЛХБ
LT 30W/960 6000 ЛД
LT 36W/940 36 4000 1 А 2350 1200 15000 ЛХБ
LT 36W/960 6000 2300 ЛД
LT 36W/860 6000 1 В 3250 ЛД
LT 36W/840 4000 3350 ЛХБ
LT 36W/835 3500 ЛБ
LT 36W/830 36 3000 ЛТБ
LT 36W/760 6000 2 А 2500 1200 15000 ЛД
LT 36W/640 4000 2 В 2900 ЛХБ
LT 36W/740 4000 2 В 2700 ЛХБ
LT 36W/530 3000 3 2900 ЛТБ
LT 58W/950 58 5000 1 А 3700 1500 15000 ЛЕЦ
LT 58W/960 6000 ЛД
LT 58W/860 6000 1 В 5000 ЛД
LT 58W/840 4000 5200 ЛХБ
LT 58W/835 3500 ЛБ
LT 58W/830 3000 ЛТБ
LT 58W/760 58 6000 2 А 4000 1500 15000 ЛД
LT 58W/640 4000 2 В 4600 ЛХБ
LT 58W/740 4000 2 А 4150 ЛХБ
LT 58W/530 3000 3 4600 ЛТБ
LT 58W/535 3500 3 4600 ЛБ
TL 18W/930 18 3000 1 А 940 590

15000 с ПРА,

20000 с ЭПРА

ЛБ
TL-D 36W/930 36 2250 1200
TL-D 58W/930 58 3650 1500
TL-D 18W/940 18 4000 1 А 1000 590 ЛХБ
TL-D 36W/940 36 2400 1200
TL-D 58W/940 58 3850 1500
TL-D 18W/927 18 2700 1 А 927 590 ЛТБ
TL-D 36W/927 36 2300 1200
TL-D 58W/927 58 3600 1500
TL-D 18W/940 18 4000 1 А 1000 590 ЛХБ
TL-D 36W/940 36 2400 1200
TL-D 58W/940 58 3850 1500
TL-D 18W/927 18 2700 1 А 927 590 ЛТБ
TL-D 36W/927 36 2300 1200
TL-D 58W/927 58 3600 1500
TL-D 18W/950 18 5000 1 А 960 590 ЛЕЦ
TL-D 36W/950 36 2300 1200
TL-D 58W/950 58 3650 1500
TL-D 18W/965 18 6500 1 А 870 590 ЛД
TL-D 36W/965 36 2100 1200
TL-D 58W/965 58 3350 1500
TL-D 18W/827 18 2700 1 В 1350 590

15000 с ПРА

20000 с ЭПРА

ЛТБ
TL-D 18W/830 3000 ЛБ
TL-D 18W/840 4000 ЛХБ
TL-D 36W/827 36 2700 1 В 3350 1200

15000 с ПРА

20000 с ЭПРА

ЛТБ
TL-D 36W/830 3000 ЛБ
TL-D 36W/840 4000 ЛХБ
TL-D 58W/827 58 2700 1 В 5200 1500

15000 с ПРА

20000 с ЭПРА

ЛТБ
TL-D 58W/830 3000 ЛБ
TL-D 58W/840 4000 ЛХБ
TL-D 18W/530 18 3000 3 1250 590

15000 с ПРА

20000 с ЭПРА

ЛБ
TL-D 18W/640 4000 2 В 1200 ЛХБ
TL-D 18W/765 6500 2 А 1050 ЛД
TL-D 36W/530 36 3000 3 2975 1200

15000 с ПРА

20000 с ЭПРА

ЛБ
TL-D 36W/60 4000 2 В 2850 ЛХБ
TL-D 36W/765 6500 2 А 2500 ЛД
TL-D 58W/530 58 3000 3 4700 1500

15000 с ПРА

20000 с ЭПРА

ЛБ
TL-D 58W/640 4000 2 В 4600 ЛХБ
TL-D 58W/765 6500 2 А 4000 ЛД

Примечание:

1. Класс качества цветопередачи 9 – 1 А (Rа= 90-100); 8 – 1 В (Rа=80-89); 7 – 2 А (Rа=70-79); 6 – 2 В (Rа=60-69); 5 – 3 (Rа=50-59). 2. Цветовая температура: 27 – 2700 К, 30 – 3000 К; 40 – 4000 К; 50 – 5000 К; 60 – 6000 К; 65 – 6500 К. 3. Пример маркировки лампы: LT 18W/960 – люминесцентная трубчатая лампа, мощность 18 Вт, класс цветопередачи- 1 А; цветовая температура – 6000 К. 4. Цоколь приведенных в табл. ИС-G13.


Приложение 7

Основные характеристики люминесцентных трубчатых ламп серии Т5

Тип лампы (обозначение)  Мощность, W  Напряжение, V  Класс качества цветопередачи  Световой поток, лм  Длина, мм  Длина, мм  Цоколь
1 2 3 4 5 6 7 8
Лампы типа В10 LIGHT
LT 14 WT5-EQ/960 14 220-240 1 А 925 16 549 G5
LT 21 WT5-EQ/960 21 220-240 1 А 1450 16 849 G5
LT 28 WT5-EQ/960 28 220-240 1 А 2000 16 1149 G5
LT 35 WT5-EQ/960 25 220-240 1 А 2500 16 1449 G5
LT 24 WT5-HQ/960 24 220-240 1 А 1350 16 549 G5
LT 39 WT5-HQ/960 39 220-240 1 А 2400 16 849 G5
LT 54 WT5-HQ/960 54 220-240 1 А 3400 16 1149 G5
LT 80 WT5-HQ/960 80 220-240 1 А 4700 16 1449 G5
Лампы типа NATURE Super
LT 14 WT5-EQ/076 14 220-240 1 В 900 16 549 G5
LT 21 WT5-EQ/076 21 220-240 1 В 1400 16 849 G5
LT 28 WT5-EQ/076 28 220-240 1 В 1950 16 1149 G5
LT 35 WT5-EQ/076 25 220-240 1 В 2450 16 1449 G5
LT 24 WT5-HQ/076 24 220-240 1 В 1300 16 549 G5
LT 39 WT5-HQ/076 39 220-240 1 В 2300 16 849 G5
LT 54 WT5-HQ/076 54 220-240 1 В 340 16 1149 G5
LT 80 WT5-HQ/076 80 220-240 1 В 4600 16 1449 G5

Примечание:

1. В табл. приведены характеристики ламп фирмы Narva. 2. Срок службы ламп – 20000 часов. 3. Лампы серии Т5 выпускают фирмы Osram (обозначение FН и FQ), Philips (обозначение НЕ и НQ) c цветовой температурой 2700, 3000, 4000 и 6000 К и индексом цветопередачи Rа = 85.


Приложение 8

Характеристики компактных люминесцентных ламп со встроенными аппаратами включения

Тип лампы (обозначение) Форма лампы Мощность, Рл, Вт Световой поток, лм Цветовая температура, Тц, К Диаметр, мм Длина, мм Цоколь Срок службы
1 2 3 4 5 6 7 8 9
EMS D9W-3US-960 3U 9 520 6400 42 110 E14/E27 10000
EMS W9W-3US-930 3U 9 520 3000 42 110 E14/E27 10000
EMS D11W-3US-960 3U 11 720 6400 42 117 E14/E27 10000
EMS W11W-3US-930 3U 11 720 3000 42 117 E27 10000
EMS D15W-3US-960 3U 15 900 6400 42 130 E27 10000
EMS W15W-3US-930 3U 15 900 3000 42 130 E27 10000
EMS W15W-4US-930 4U 15 940 3000 47 110 E27 12000
EMS D20W-4US-960 4U 20 1150 6400 47 120 E27 12000
EMS D23W-4US-960 4U 23 1200 6400 47 130 E27 12000
EMS W23W-4US-930 4U 23 1200 3000 47 130 E27 12000
EMS D9W-SPS-860 Spiral 9 610 6400 42 120 E14 8000
EMS W9W-SPS-827 Spiral 9 610 2700 42 120 E14 8000
EMS W11W-SPS-827 Spiral 11 750 2700 42 120 E27 8000
EMS D13W-SPS-860 Spiral 13 830 6400 42 135 E27 8000
EMS W15W-SPS-827 Spiral 15 960 2700 42 135 E27 8000
EMS D20W-SPS-860 Spiral 20 1250 6400 47 145 E27 8000
EMS W25W-SPS-827 Spiral 25 1470 2700 47 155 E27 8000
EMS D35W-4U-860 4U 35 2100 6400 72 195 E27 8000
EMS W35W-4U-827 4U 35 2100 2700 72 195 E27 8000
EMS D55W-4U-860 4U 55 3250 6400 72 240 E27 10000
EMS W55W-4U-827 4U 55 3250 2700 72 240 E27 10000
EMS D85W-4U-860 4U 85 4840 6400 88 330 E40 12000
EMS D85W-4U-860 4U 85 4840 6400 88 330 E40 12000
EMS D105W-4U-860 4U 105 6030 6400 88 360 E40 12000
EMS D105W-4U-860 4U 105 6030 6400 88 360 E40 12000

OS DULUX EL

3W/41-827

2U 3 100 2700 30 115 E14 13000

OS DULUX EL

5W/41-827

5 240 36 121

OS DULUX EL

7W/41-827

2U 7 400 2700 45 134 E14 13000
4U 45 129 E27

OS DULUX EL

11W/41-827

2U 11 600 2700 45 143 E14 13000
4U 45 138 E27

OS DULUX EL

15W/41-827

40 15 900 2700 52 140 E27 13000

OS DULUX EL

20W/41-827

20 1200 52 154

OS DULUX EL

23W/41-827

23 1500 58 173

MARVA

TRDNIC 9W/960

Spiral 9 290 6000 60 118 E27 12000

MARVA

TRONIC 11W/960

11 455 60 123

MARVA

TRONIC 15W/960

15 630 60 132

MARVA

TRONIC 20W/960

20 840 60 145

MARVA

TRONIC 23W/960

23 1020 60 152
KLE 5W 1U/860 1U 5 200 6000 45 135 E14 10000
KLE 5W 1U/827 240 2700
KLE 7W 2U/860 2U 7 300 6000 46 134 E14 10000
KLE 7W 2U/827 350 2700 E27
KLE 9W 2U/860 2U 9 360 6000 46 146 E27 10000
KLE 9W 2U/827 400 2700
KLE 11W 2U/860 2U 11 570 6000 46 156 E27 10000
KLE 11W 2U/827 600 2700
KLE 15W 2U/860 2U 15 850 6000 46 179 E27 10000
KLE 15W 2U/827 900 2700
KLE 15W 3U/860 3U 15 800 6000 52 142 E27 10000
KLE 15W 3U/827 850 2700
KLE 20W 3U/860 3U 20 1000 6000 52 154 E27 10000
KLE 20W 3U/827 1050 2700
KLE 23W 3U/860 3U 23 1200 6000 52 172 E27 10000
KLE 23W 3U/827 1250 2700

Приложение 9

Характеристики светодиодных ламп

Тип лампы (обозначение) Кол-во светодиодов Мощность, Вт Световой поток, лм Напряжение, В Цоколь Срок службы
1 2 3 4 5 6 7
LED 6 6 0,3 10 220 E27 50000
LED 12 12 0,6 20
EHR 16-15LED 15 1,3 45 220 E27 50000
EHR 16-18LED 18
EMS LED PAR 38 60 7 390 220 E27 50000
EMS LED PAR 30 36 4,5 260
EMS LED PAR 20 15 1,5 52
LED E27-W 9 1,5 45 220 E27 50000
LED E27 RGB 2,5 75
LED E27-G100-18L-240V-W 18 3 100 220 E27 50000
LED E27-G120-18L-240V-W 1,5 50

Приложение 10

Основные характеристики газоразрядных ламп высокого давления (ГЛВД)

Тип лампы (обозначение) Мощность, Вт Световой поток, лм Длина, мм Диаметр, мм Цоколь Срок службы Т, час
1 2 3 4 5 6 7
Дуговые ртутные люминесцентные (Ra=40-50)
ДРЛ 50 50 2,0 130 56 Е27 10000
ДРЛ 80 80 3,6 165 81 12000
ДРЛ 125 125 5,9 184 91 12000
ДРЛ 250 250 13,5 227 91 Е40 12000
ДРЛ 400 400 24,0 292 122 15000
ДРЛ 700 700 41,0 368 152 12000
ДРЛ 1000 1000 57,0 410 181 10000
ДРЛ 2000 2000 120,0 445 187 6000
НРМ-Em 50W 50 1,9 130 55 E27 24000
НРМ-Em 80W 80 3,8 160 71 24000
НРМ-Em 125W 125 6,3 175 76 24000
НРМ-Em 250W 250 12,0 227 91 E40 24000
НРМ-Em 400W 400 22,0 284 121 24000
НРМ-Em 700W 700 42,0 339 150 24000
НРМ-Em 1000W 1000 57,0 355 160 24000
Металлогалогенные (Ra=65÷90)
ДРИ 70 (Тц=3000) 70 6,3 156 32 Е27 9000
CDM-TD 70W/830 (Ra=82, Тц=3000) 70 6,5 85 17 RX7S ЭПРА, 9000
CDM-TD 70W/942 (Ra=92, Тц=4200) 6,0
OS HQI-T 70W/NDL (Ra=80, Тц=4200) 70 5,5 84 25 G12 6000
OS HQI-T 70W/NDL (Ra=80, Тц=30000) 5,2
ДРИ 150 (Тц=3000) 150 13,5 211 47 Е40 9000
CDM-TD 150 W/830 (Ra=82, Тц=3000) 150 13,25 85 17 RX7S 9000
CDM-TD 150 W/942 (Ra=92, Тц=4200) 14,2
MHN-TD 70W (Ra=80, Тц=4200) 70 5,7 85 17 RX7S ЭПРА, 6000
MHN-TD 70W (Ra=75, Тц=3000) 6,2
MHN-TD 150W (Ra=85, Тц=4200) 150 12,9 85 17 RX7S ЭПРА, 6000
MHN-TD 150W (Ra=75, Тц=3000) 13,8
ДРИ-250 (Тц=4200) 250 19,0 227 48 E40 6000
OS HQI-T 250/D (Ra=90-100, Тц=5300) 20,0 225 46 10000
MHL-Ec 250W 19,0 227 90 9000
ДРИ-400 (Тц=4200) 400 33,0 290 48 E40 6000
OS HQI-ВT 400/D (Ra=90-100, Тц=5200) 32,0 275 62 10000
OS HQI-T 400/N (Ra=60-69, Тц=3700) 42,0 275 42 6000
MHL-Ec 400W 32,0 283 120 9000
ДРИ-700 (Тц=4200) 700 56,0 345 80 Е40 6000
ДРИ-1000 (Тц=4200) 1000 103,0 345 80 Е40 3000
MHL-Ec 1000W 90,0 370 165 9000
ДРИ-2000 (Тц=4200, Uн=380В) 2000 200,0 430 100 Е40 2000
ДРИ-3500 (Тц=4200, Uн=380В) 3500 350,0 430 100 Е40 1500
Натриевые трубчатые
ДНаТ-50 50 3,5 130 55 Е27 6000
QS NAV-Т50 4,4 156 37 25000
ДНаТ-70 70 5,6 165 42 Е27 6000
QS NAV-Т70 6,5 156 37 25000
ДНаТ-100 100 9,8 165 42 Е27 6000
ДНаТ-100 100 9,5 211 48 Е40 6000
QS NAV-Т100 10,0 211 46 25000
ДНаТ-150 150 14,0 211 48 Е40 10000
QS NAV-Т150 17,5 211 46 25000
ДНаТ-250 250 24,0 250 48 Е40 15000
QS NAV-Т250 33,0 257 46 25000
ДНаТ-400 400 50,0 278 48 Е40 15000
QS NAV-Т400 55,5 285 46 25000
ДНаТ-700 700 84,0 335 82 Е40 15000
ДНаТ-1000 1000 125,0 415 82 15000
HPS-T 50W 50 3,5 156 70 E27 24000
HPS-T 70W 70 6,0 156 72
HPS-T 100W 100 9,8 181 75 Е40 24000
HPS-T 150W 150 14,5 227 91
HPS-T 250W 250 27,0 227 91
HPS-T 400W 400 48,0 284 121
HPS-T 1000W 1000 130,0 355 160
Натриевые эллипсоидные с нанесенным покрытием
НРS-Em 50W 50 3,3 156 70 Е27 24000
НРS-Em 70W 70 5,8 156 72
НРS-Em 100W 100 8,5 181 75 Е40 24000
НРS-Em 150W 150 14,0 227 91
НРS-Em 250W 250 25,0 227 91
НРS-Em 400W 400 47,0 284 121
НРS-Em 1000W 1000 120,0 355 160
Натриевые эллипсоидные без покрытия
НРS-Eс 50W 50 3,5 156 70 Е27 24000
НРS-Eс 70W 70 5,8 156 72
НРS-Eс 100W 100 9,0 181 75 Е40 24000
НРS-Eс 150W 150 15,0 227 91
НРS-Eс 250W 250 27,0 227 91
НРS-Eс 400W 400 48,0 284 121
НРS-Eс 1000W 1000 130,0 355 160

Приложение 11

Основные характеристики светильников для производственных помещений

Тип светильника Кол-во и мощность ламп Светотехнический класс Тип КСС Степень защиты КПД, % Примечание
1 2 3 4 5 6 7
НППОЗ 100 П Д IP65 70
НСП03 60 Р М IP54 60
НСП11

100

200

500

Н М IP52 67 Для взрыво- и пожароопасных зон классов В-Iб, В-IIа, П-I, П-II
НСП20

500

1000

Н Д, Г IP20

77

67

НСП17

100

200,500,

1000

П,

Н

Д, Г,

Л, К

IP20

IP54

80

72

ЛПП24

1х18, 2х18

1х36, 2х36

2х58

Н Д IP65 65

L=673 мм, ЭПРА

L=1283 мм, ЭПРА

L=1583 мм, ЭПРА

ЛСП22 2х58 Н Д 5'3 75 L=1625 мм
ЛСП39

1х18, 2х18

1х36, 2х36

Н Д IP65 70

L=675 мм

L=1280 мм

ЛСП24

1х18,2х18

1х36, 2х36

1х58, 2х58

П Д IP65 70

L=680 мм

L=1300 мм

L=1600 мм

1 2 3 4 5 6 7
КРК 118 1х18 Н М IP65 91

ЭПРА, Э/м ПРА L=645 мм,

потолочные

КРК 218 2х18
КРК 136 1х36 Потолочные L=1257 мм, ЭПРА, Э/м ПРА
КРК 236 2х36
КРК 158 1х58 Потолочные L=1557 мм, ЭПРА, Э/м ПРА
КРК 258 2х58
TL418 4х18 П Д, Г IP20 73 Встраиваемый L=610 мм, Т8 ЭПРА, блок аварийного освещения
TL218 2х18 П Д, Г IP20 42÷63 Потолочный L=620 мм, Т8, блок аварийного освещения
TL236 2х36 П Г, Д IP20 43÷79 потолочный, L=1230 мм Т8 ЭПРА, блок аварийного освещения
TLWP118 1х18 П Д IP20 59 Потолочный блок аварийного освещения
TLWP136 1х36 64 Потолочный L=1271 мм, ЭПРА, блок аварийного освещения
TLWP158 1х58 67 Потолочный L=1565 мм, ЭПРА, блок аварийного освещения
TLWP218 2х18 61 Потолочный L=662 мм, блок аварийного освещения
TLWP236 2х36 63 Потолочный L=1267 мм, ЭПРА, блок аварийного освещения
TLWP258 2х58 60 потолочныйL=1565 мм, ЭПРА, блок аварийного освещения
ЛСП-01В

2х36,

2х58

Н

М

Д

IP64

75

60

сosφ=0,92
ЛСП-04У

1х18, 1х36

2х18, 2х36

Н М Д IP65

80

65

сosφ=0,85
ЛПП-07В

1х18,1х36

1х58, 2х18

2х36, 2х58

П Д IP65 60 сosφ=0,95
ЛСП47

1х18, 2х18

1х36, 2х36

1х58, 2х58

П Д

IP54

IP20

70

L=675 L=1280 L=1580 ЭПРА

Э/м ЭПРА сosφ=0,85

ЛСП51

2х18

1х36, 2х36

1х58, 2х58

Р Д

IP54

IP20

80 L=620 L=1230 L=1530 сosφ=0,85
ЛПБ-01В

1х11

2х11

Н Д IP54 65 Для КЛЛ
ЛПП-05В 2х11 60
РСП01 ДРЛ-125, 400, 700, 1000 П Г, Д

IP23

IP53

РПП-02В ДРЛ-250 Н Д Л

IP54

IP23

80

70

сosφ=0,8

РПП-03В

РПП-04В

ДРЛ-80, 125 Р Л IP65 60 сosφ=0,85

РВП-03В

РВП-04В

ДРЛ-80, 125 Р Л IP65 60 сosφ=0,85
РСП-04В ДРЛ-250, 400 Н Д Г

IP54

IP23

60

65

сosφ=0,85
РСП-05 ДРЛ-125, 250, 400, 700, 1000 П Л Г К

5'3

IP20

IP54

70
РСП-02В ДРЛ-80, 125 Н Д IP54
1 2 3 4 5 6 7
РСП08 ДРЛ-125, 250, 400 П Д, Г, К

IP20

IP23

IP53

IP54

60
РПП01 ДРЛ-80, 125 Н Д IP54 60 сosφ=0,4
РСП-08-700 ДРЛ-700 Н Г Д

IP54

IP23

60

65

сosφ=0,85
РСП-10В-1000 ДРЛ-1000 П Г

IP23

IP64

70

60

сosφ=0,85
TL08WМН

1х70

1х150

П К, Г IP20 54÷60 ЭПРА, тип лампы СДМ-ТД/МНN
TL20WМН

1х70

1х150

П Г, Л IP20 47/55

ЭПРА,

лампа СДМ-ТД/ МНN (аналог ДРИ)

ЖПП01-70 ДНаТ-70 П Д IP54 60 сosφ=0,4
ЖПП-02В ДНаТ-250, 400 П Г, Л

IP54

IP23

60

70

сosφ=0,8

ЖПП-03В

ЖПП-04В

ДНаТ-70, 100 П Д IP65 60 сosφ=0,85

ЖВП-03В

ЖВП-04В

ДНаТ-70, 100 П Д IP65 60 сosφ=0,85
ЖСП-04В ДНаТ-250, 400 П К, Г, Д

IP54

IP23

60

65

сosφ=0,85
ЖСП-07В-150 ДНаТ-150 П К, Г

IP54

IP23

60

70

сosφ=0,85
ЖСП-09В-1000 ДНаТ-1000 П Г

IP64

IP23

60

70

сosφ=0,85

ЖВП36

ЖПП36

ДНаТ-250, 400 Н Л IP65 65
ЖСП50 ДНаТ-100, 150, 250 П К, Г

IP54

IP23

60

65

ЖСП51 ДНаТ-250, 400 П К, Г, Д

IP65

IP23

70
ЖСП71 ДНаТ-150, 400 П К, Г

IP44

IP23

ЖСП72 ДНаТ-150, 250, 400 П К, Г

IP65

IP23

РСП12-700 ДРЛ-700 П Г, Д IP54 62 соs=0,4
РСП16-400 ДРЛ-400 П Г, Д IP54 62 сosφ=0,5
РСП 20 ДРЛ-250, 400, 700 П Г, Д

IP23

IP54

62 сosφ=0,5
РСП-17В ДРЛ-250 Н Г, М IP54 70 сosφ=0,85
РСП30-400 ДРЛ-400 П К, Г, Д

IP65

IP54

70
РПП36-250 ДРЛ-250 Р Л IP65 65
РСП50 ДРЛ-400, 700, 1000 Н Г, Д, Л

IP54

IP23

60/

65

РПС50 ДРЛ-125, 250 П К, Г

IP54

IP23

60/

65

РСП51 ДРЛ-25, 400, 700, 1000 П К, Г, Д

IP65

IP23

70,

60/

65

ГПП01-125 ДРИ-125 Н Д IP54 60 сosφ=0,45
ГПП-02В-250 ДРИ-250 Р Г, Л

IP54

IP23

60

70

сosφ=0,8
ГСП-04В ДРИ-259, 400 Н Д Г

IP54

IP23

60

65

сosφ=0,85
ГСП-09В ДРИ-700, 1000 П Г

IP23

IP64

70

60

сosφ=0,85
ГСП30 ДРИ-400, 700 П, Н К, Д, Л

IP65

IP54

70
ГПП36 ДРИ-250,400 Р Л IP65 65
ГСП50 ДРИ-100, 150, 250, 400 П К, Г, Д, Л IP54 60
ГСП51 ДРИ-250, 400 П, Н К, Г, Д, Л IP65 70
ГСП71 ДРИ-150, 250, 400 П К, Г

IP44

IP23

65
ГСП72 ДРИ-150, 250, 400 П К, Г

IP23

IP65

65
ГСП57 ДРИ-250, 400 П Л IP22 60
Взрывозащищенные светильники
НСП18Вех-200 ЛН-200 П Д 1ЕхdIIТ3
НСП 23-200 ЛН-200 Н Д

2Ехed

IIcT2

IP54

65
НСП47-200 ЛН-200 П Д

1Ехd

IIT3

75
AVN118

Т8 1х18

2х18

Н Д, М 1ExnAIIT4, 1ExnAIIT5, IP66

L=670

L=1275

L=1560

ЭПРА, блок аварийного освещения сosφ=0,98

AVN218
AVN136

Т8 1х36

2х36

AVN236
AVN158

Т 8 1х58

2х58

1 2 3 4 5 6 7

РСП-11 Вех-125

РСП-11 Вех-250

ДРЛ-125

ДРЛ-250

Р М

1ExdсIICT4

1ExdсIICT5

IP65

60
РСП-18Вех-125 ДРЛ-125 Р М

1ExdсIICT4

IP65

60
РСП25 ДРЛ-125, 250 Н Д

1ExdсIICT4

IP65

70
РСП38М ДРЛ-80, 125, 250 Р Ш

1ExdeIICT5 / Т4

IP65

60
ГСП-11Вех-250 ДРИ-250 Н Д

1ExdeIICT4

IP65

70
ЖСП-11Вех ДНат-100, 150 Н Д

1ExdeIICT6

1ExdeIICT4

60
ЖСП-18Вех-70 ДНаТ-70 П Д 1ExdeIICT4 70
ЖСП 47-70 ДНаТ-70 П/Н Д 1ExdeIICT3 65

Примечания:

1. Светильники со степенью защиты IP20 могут использоваться для освещения общественных помещений

2. При наличии необходимых сведений можно производить выбор светильников по каталогам заводов-изготовителей.


Приложение 12

Характеристики светильников для общественных помещений

Тип светильника Кол-во и мощность ламп Светотехнический класс Тип КСС Степень защиты КПД, % Примечание
1 2 3 4 5 6 7
ЛПО02

1х18, 2х18, 4х18

1х36, 2х36, 3х36

2х58

П Д IP20 65

L=665 мм

L=1270 мм

L=1575 мм

ЛПО 09У

4х18

2х36, 4х36

Н Д IP20 55

L=640 мм

L=1250 мм

ЛПО 11У

1х18

1х36

Н Д IP20 50

L=638 мм

L=1248 мм

ЛПО 37

1х18, 2х18

1х36, 2х36

Н Д IP20 60

L=625 мм

L=1240 мм

ЛПО60

2х18, 4х18

6х18

2х36, 4х36

Н Д IP20 50

L=650 мм

L=1255 мм

ЛПО 70

1х18, 2х18

1х36, 2х36

Н М IP20 85

L=620 мм

L=1230 мм

BAT.R 118 1х18 П Д IP20 84 L=625 мм
BAT.R 218 2х18

BAT.R 136

BAT.R 236

1х36

2х36

L=1225 мм
BAT.R 158 1х58 L=1550 мм
BAT.R 258 2х58

ARS/S 118

ARS/S 218

1х18

2х18

П Г IP20 60 Потолочный L=625 мм
ARS/S 418 4х18
ARS/S 136 1х36 Потолочный L=1250 мм
ARS/S 236 2х36
ARS/S 436 4х36 Потолочный L=1555 мм
ARS/S 158 1х58
ЛПО71

2х18, 4х18

2х36, 4х36

П Г IP20 55

618 мм ЭПРА

1228 Э\м ПРА

ЛВО 13

2х18, 4х18

2х36, 4х36

2х58, 4х58

П Д IP20 58

L=595 мм ЭПРА

L=1195 мм Э/м

L=1505 мм ПРА

ЛВО10-4х18 4х18 П Г IP20 60 L=617
PTF/R 314 Т5, 3х14 П Д IP20 62 Встраиваемый ЭПРА L=300 L=595
PTF/R 414 Т5, 4х14
PTF/R 228 Т5, 2х28
PTF/R 328 Т5, 3х28
PTF/R 428 Т5, 4х28
ЛСО 05

1х18, 2х18

1х36, 2х36

Р Д IP20 55

L=630 мм

L=1250 мм

ALS.OPL 118 1х18 П Д IP54 68 L=659 мм потолочные
ALS.OPL 418 4х18
 ALS.OPL 136 1х36 П Д L=1270 мм
ALS.OPL 236 2х36
ALS.OPL 158 1х58 L=1570 мм
ALS.OPL 258 2х58
ЛПО 25М

1х18, 2х18

1х36, 2х36

1х58, 2х58

П Д IP65 70

L=680 мм

L=1280 мм

L=1585 мм

TL06W КЛЛ, 2х13, 2х18 П Д IP20 48 ÷64 сosφ=0,9 потолочные ЭПРА
TL08W КЛЛ, 2х18, 2х26, 2х32, 2х42 П Д IP20 52 ÷77 Потолочные, ЭПРА сosφ=0,9
TL-10W КЛЛ, 2х26, 2х32, 2х42, 2х57 П Д IP20 57 ÷75 Потолочные, ЭПРА, сosφ=0,9
ФБ003-15 КЛЛ 1Х15 П Д IP53 60 ЭПРА
ФВ005-20 КЛЛ, 1х20 Н Д IP20 70 ЭПРА

Приложение 13

Нормы освещенности и качественные показатели освещения для производственных помещений

Характеристика зрительной работы Наименьший или эквивалентный размер объекта различения, мм Разряд зрительной работы Подразряд зрительной работы Контраст объекта с фоном Характеристика фона Искусственное освещение Естественное освещение Совмещенное освещение
Освещенность, лк Сочетание нормируемых величин показателя ослепленности и коэффициента пульсации КЕО, ℓн, %
при системе комбинированного освещения при системе общего освещения  при верхнем или комбинированном освещении при боковом освещении при верхнем или комбинированном освещении при боковом освещении
всего в т.ч. от общего Р Кп, %
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Наивысшей точности Менее 0,15 1 а Малый Темный

5000

4500

500

500

-

-

20

10

10

10

б

Малый

Средний

Средний

Темный

4000

3500

400

400

1250

1000

20

10

10

10

6,0 2,0
в

Малый

Средний

Большой

Светлый

Средний

Темный

2500

2000

300

200

750

600

20

10

10

10

Очень высокой точности От 0,15 до 0,30 II а Малый Темный

4000

3500

400 400

20

10

10

10

б

Малый

Средний

Средний

Темный

3000

2500

300

300

750

600

20

10

10

10

в

Малый

Средний

Большой

Светлый

Средний

Темный

2000

1500

200

200

500

400

20

10

10

10

4,2 1,5
Высокой точности  От 0,30 до 0,50 III а Малый Темный

2000

1500

200

200

500

400

40

20

15

15

б

Малый

Средний

Средний

Темный

1000

750

200

200

300

200

40

20

15

15

в

Малый

Средний

Большой

Светлый

Средний

Темный

750

600

200

200

300

200

40

20

15

15

3,0 1,2
Средней точности Св. 0,5 до 1,0 IV а Малый Темный 750 200 300 40 20 4 1,5 2,4 0,9
б

Малый

Средний

Средний

Темный

500 200 200 40 20
в

Малый

Средний

Большой

Светлый

Средний

Темный

400 200 200 40 20
г

Средний

Большой

Светлый

«Средний

200 40 20
Малой точности Св. 1 до 5 V а Малый Темный 400 200 300 40 20 3 1 1,8 0,6
б

Малый

Средний

Средний

Темный

200 40 20
в

Малый

Средний

Большой

Светлый

Средний

Темный

200 40 20
г

Средний

Большой

Светлый

«Средний

200 40 20
Грубая (очень малой точности)  Более 5 VI Независимо от характеристик фона и контраста с фоном 200 40 20 3 1 1,8 0,6
Работа со светящимися материалами и изделиями в горячих цехах Более 0,5 VII То же 200 40 20 3 1 1,8 0,6
периодическое при постоянном пребывании людей в помещении VIII б То же 75 1 0,3 0,7
периодическое при периодическом пребывании людей в помещении в То же 50 0,7 0,2 0,2
Общее наблюдение за инженерными коммуникациями г То же 20 0,3 01 0,2 0,1

Примечания:

1. Для освещения помещений следует использовать, как правило, наиболее экономичные разрядные лампы. Использование ламп накаливания для общего освещения допускается только в случае невозможности или технико-экономической нецелесообразности использования разрядных ламп.

2. Освещенность при использовании ламп накаливания следует снижать по шкале освещенности:

а) на одну ступень при системе комбинированного освещения, если нормируемая освещенность составляет 750 лк и более;

б) то же, общего освещения для разрядов I-V, VI;

в) на две ступени при системе общего освещения для разрядов VI и VIII.

3. Показатель ослепленности регламентируется только для общего освещения (при любой системе освещения)

4. Нормы освещенности, приведенные в табл., следует повышать на одну ступень шкалы освещенности в следующих случаях:

а) при работах I-IV разрядов, если зрительная работа выполняется более половины рабочего дня;

б) при повышенной опасности травматизма, если освещенность от системы общего освещения составляет 150 лк и менее (работа на дисковых пилах, гильотинных ножницах и т. п.);

в) при специальных повышенных санитарных требованиях (на предприятиях пищевой и химико-фармацевтической промышленности), если освещенность от системы общего освещения – 500 лк и менее;

г) при работе или производственном обучении подростков, если освещенность от системы общего освещения – 300 лк и менее;

д) при отсутствии в помещении естественного света и при постоянном пребывании работающих, если освещеннось от системы общего освещения составляет 750 лк и менее.

5. Коэффициент пульсации Кп указан для системы общего освещения или для светильников местного освещения при системе комбинированного освещения. Кп от общего освещения в системе комбинированного не должен превышать 20% при питании источников света переменным током частотой менее 300 Гц.


Приложение 14

Нормы освещенности и качественные показатели для общественных и административно-бытовых помещений

Характеристика зрительной работы Наименьший или эквивалентный размер объекта различения, мм Разряд зрительной работы Подразряд зрительной работы Относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность, % Искусственное освещение Естественное освещение
освещенность на рабочей поверхности от системы общего освещения, лк цилиндрическая освещенность, лк показатель дискомфорта, М коэф-т пульсации освещенности, Кп,% КЕО, ℓн, %при
верхнем или боковом боковом
Независимо от продолжительности зрительной работы

300

200

150

100

75

50

60

90

90

Не регламентируется

3,0

2,5

2,0

1,0

0,7

0,5

Независимо от размера объекта излучения

То же

Ж

З

1

2

Независимо от продолжительности зрительной работы

75

50

Не регламентируется 40 15 3,0 1,0

1

2

То же

30

50

То же 60 20 2,5 0,7
Более 0,5 В 1 Не менее 70 150 50 60 20 2,0 0,5
2 Менее 70 100 Не регламентируется 60 20 2,0 0,5

Примечания:

1. Наименьшие размеры объекта различения и соответствующие им разряды зрительной работы устанавливаются при расположении объектов различения не более 0,5 м от работающего при среднем контрасте объекта различения с фоном и светлым фоном. При уменьшении (увеличении) контраста допускается увеличения (уменьшение) освещенности на 1 ступень по шкале освещенности.

2. Нормы освещенности следует повышать на одну ступень шкалы освещенности в следующих случаях:

а) при работе А-В разрядов при специальных повышенных санитарных требованиях (например, в некоторых помещениях общественного питания и торговли);

б) при отсутствии в помещениях с постоянным пребыванием людей естественного освещения;

в) при повышенных требованиях к насыщенности помещения светом для зрительных работ Г-Е (зрительные и концертные залы и т. п.);

г) при применении системы комбинированного освещения административных зданий (кабинеты, рабочие комнаты, читальные залы библиотек); при этом освещенность от общего освещения должна составлять не менее 70 % значений, указанных в прил.14.

3. Нормы освещенности следует снижать по шкале освещенности в следующих случаях:

а) на одну ступень для разрядов Г-Е при использовании люминесцентных ламп улучшенной цветопередачи при условии сохранения нормы по Кп.

б) на две ступени для всех разрядов при использовании ламп накаливания, в том числе галогенных.


Приложение 15

Значения коэффициента запаса по СНиП 23-05-95

Помещения и территории Примеры помещений Искусственное освещение
коэффициент запаса, Кз кол-во чисток светильников в год
Эксплуатационная группа светильников
1 2 3 4 5

1. Производственные помещения с воздушной средой, содержащей в рабочей зоне:

а) св. 5 мг/м3 пыли, дыма, копоти

Агломерационные фабрики, цементные заводы и обрубные отделения литейных цехов

2,0

18

1,7

6

1,6

4

б) от 1 до 5 мг/м3 пыли, дыма и копти Цехи кузнечные, литейные, мартеновские, сборного железобетона

1,8

6

1,6

4

1,6

2

в) менее 1 мг/м3 пыли. Дыма, копоти Цехи инструментальные, сборочные, механические, механосборочные, пошивочные

1,5

4

1,4

2

1,4

1

2. Производственные помещения с особым режимом по чистоте воздуха при обслуживании светильников
а) с технического этажа

1,3

4

б) снизу из помещения

1,4

2

3. Помещения общественных и жилых зданий:
а) пыльные, жаркие и сырые Горячие цехи предприятий общественного питания, охлаждаемые камеры, помещения для приготовления растворов в прачечных, душевые и т. д.

1,7

2

1,6

2

1,6

2

б) с нормальными условиями среды Кабинеты и рабочие помещения, учебные комнаты, учебные помещения, лаборатории, читальные залы, залы совещаний, торговые залы и т. д.

1,4

2

1,4

1

1,4

1

4. Территории с воздушной средой, содержащей:
а) большое количество пыли (более 1 мг/м3) Территории металлургических, химических, горнодобывающих предприятий, шахт, рудников, железнодорожных станций и прилегающих к ним дорог и улиц

1,5

4

1,5

4

1,5

4

б) малое количество пыли (менее 1 мг/м3) Территории промышленных предприятий, кроме указанных в подпункте «а»

1,5

2

1,5

2

1,5

2

Примечания:

1. Значения К3 приведены для разрядных ИС. При использовании ЛН их следует снижать, умножая на поправочный коэффициент 0,85. 2. При отсутствии данных об эксплуатационной группе светильника принимать значение Кз по графе 3 таблицы.


Приложение 16

Коэффициент использования ОУ для светильников с типовыми КСС

Тип КСС Значения Кu, %
При ρп = 0,7; ρс = 0,5; ρр = 0,3 и iп, равном При ρп = 0,7; ρс = 0,5; ρр = 0,1 и iп, равном
0,6 0,8 1,25 2 3 5 0,6 0,8 1,25 2 3 5
М 35 50 61 73 83 95 34 47 56 66 75 86
Д-1 36 50 58 72 81 90 36 47 56 63 73 79
Д-2 44 52 68 84 93 98 42 51 64 75 84 92
Г-1 49 60 75 90 95 99 48 57 71 82 89 94
Г-2 58 68 82 96 96 97 55 64 78 86 92 96
Г-3 64 74 85 95 95 98 62 70 79 80 90 93
Г-4 70 77 84 90 94 99 65 71 78 83 86 87
К-1 74 83 90 96 95 98 69 76 83 88 91 92
К-2 75 84 95 97 97 99 71 78 87 95 97 95
К-3 76 85 96 98 98 99 73 80 90 94 99 97
Л 32 49 59 71 83 91 31 46 55 65 74 83
Тип КСС Значения Кu, %
При ρп = 0,7; ρс = 0,3; ρр = 0,1 и iп, равном При ρп = ρс = 0,5; ρр = 0,3 и iп, равном
0,6 0,8 1,25 2 3 5 0,6 0,8 1,25 2 3 5
М 0,6 0,8 1,25 2 3 5 32 45 55 67 74 84
Д-1 26 36 46 56 67 80 36 48 57 66 76 85
Д-2 28 40 49 59 68 74 42 51 65 71 90 85
Г-1 33 43 56 74 80 76 45 56 65 78 76 84
Г-2 42 52 69 78 73 76 55 66 80 92 96 85
Г-3 48 60 73 84 90 94 63 72 83 91 96 86
Г-4 57 66 76 84 84 91 68 73 81 87 91 94
К-1 62 69 76 81 84 85 70 78 86 92 96 95
К-2 65 73 81 86 89 90 72 80 91 95 97 97
К-3 67 75 84 93 97 91 74 83 93 99 98 99
Л 68 77 86 95 98 92 32 47 57 69 79 90
Тип КСС Значения Кu, %
При ρп = ρс = 0,5; ρр = 0,1 и iп, равном При ρп = 0,5; ρс = 0,3; ρр = 0,1 и iп, равном
0,6 0,8 1,25 2 3 5 0,6 0,8 1,25 2 3 5
М 31 43 53 63 72 80 17 29 38 46 58 67
Д-1 34 47 54 63 70 77 27 35 42 52 61 68
Д-2 40 48 61 74 82 84 28 36 48 63 75 81
Г-1 44 53 69 77 83 80 35 45 60 73 68 77
Г-2 53 63 76 85 90 94 43 54 68 79 85 90
Г-3 61 68 78 84 88 91 53 62 73 80 84 86
Г-4 65 71 78 81 84 85 61 66 72 78 81 83
К-1 68 77 83 86 89 90 62 71 77 83 86 88
К-2 71 78 87 93 98 99 68 72 80 89 93 97
К-3 72 79 88 94 97 99 64 73 83 90 94 97
Л 30- 45- 55- 65- 70- 78- 20- 35- 44- 48- 65- 69
Тип КСС Значения Кu, %
При ρп = 0,3; ρс = ρр = 0,1 и iп, равном При ρп = ρс = ρр = 0 и iп, равном
0,6 0,8 1,25 2 3 5 0,6 0,8 1,25 2 3 5
М 23 36 45 56 65 75 16 28 38 45 55 65
Д-1 27 40 48 55 65 73 21 33 40 49 58 66
Д-2 33 42 52 69 75 86 25 33 47 61 70 78
Г-1 41 48 64 76 70 88 34 44 56 71 68 74
Г-2 48 58 72 83 86 93 43 53 66 77 82 86
Г-3 57 65 75 83 86 90 53 61 71 78 82 85
Г-4 62 68 74 81 83 85 59 65 71 78 80 81
К-1 64 73 80 86 88 90 60 69 77 84 85 86
К-2 68 74 84 92 93 99 65 71 79 88 92 95
К-3 68 76 85 93 95 99 64 72 81 88 91 94
Л 24 40 49 60 70 76 17 33 42 53 63 70

Приложение 17

Основные характеристики щитков освещения

Тип щитка Степень защиты Наличие и тип вводного аппарата Iн ввода, А Автоматическое выключение на отходящих линиях
Тип АВ Кол-во (ном.ток теплового расцепителя)
Однополюсных Трехполюсных
ЩРО 8505 IP30 200

ВА61F29

ВА61F29NA

18,36* (12,5÷40А)

9,18** (25÷63А)

ЩРО 8505 IP30 ВА57-35 200

ВА61F29

ВА61F29NA

9,18* (40 ÷63А)

5,9**(40 ÷63А)

ЩРО 8505 IP30 ВА57-39 320

ВА61F29

ВА61F29NA

18* (12,5 ÷63)

9** (25 ÷63А)

ЩО 8505 IP30 50

ВА61F29

ВА61F29NA

6,9,12,15 18*

(6,3 ÷31,5А)

2,4,7,9**

(6,3 ÷31,5А)

ЩО 8505 IP30 ВА61F29-3С63 63 ВА61F29

6,9,12,15,18*

(12,5 ÷31,5А)

ЩО 8505 IP30 ВА61F29-3С63NA 63 ВА61F29NA 2,3,4,5,5,7

ЯОУ

8505В

IP54 ВП3-63 63 ВА24-29В 6(6,3 ÷31,5А)

ЯОУ

8506В

IP54 ПВП17 100 ВА24-29В 12(6,3 ÷31,5А)
ОЩВ-6В IP54 ВА21-29 63 ВА24-29В 6(6,3÷31,5А)
ОЩВ-12В IP54 ВА21-29 63 Ва24-29В 12 (6,3÷31,5А)
УОЩВ-6В IP54 ВА21-29 63 Ва24-29В 6 (6,3÷31,5)
УОЩВ-12В IP54 ВА51-31 100 ВА24-29В 12 (16÷31,5)

ОЩА-6

ОЩАВ-6

IP20 - ВА47-29 63 ВА47-29 6 (6,3÷51,5)

ОЩА12

ОЩАВ-12

IP20 - ВА47-29 100 ВА47-29 12 (16÷31,5)
Щитки осветительно- силовые
ЩОС 8500 IP30 250 Однополюсные ВА47-63-1; трехполюсные ВА47-63-3

6,9,12, 18,24

6

9

12

1,2,3

1,2,3,4

4

ЩОС 8500 IP30 ВА57-35 250

Однополюсные ВА47-63-1;

Трехполюсные ВА47-63-3

18, 24

9

12

3,4

4

ЩОС 8500 IP30 ВА47-100 100

ВА47-63-1

Ва47-63-3

12

9

6

1,2

2.3

ЩОС 8500 IP30 ВА47-63 63

ВА47-63-1

ВА47-63-3

6,9

6

1

Примечания:

1.* Три однополюсных АВ можно заменить на один трехполюсный.

2.** АВ, используемые в щитке, двухполюсные с встроенным блоком УЗО (в обозначении – NA).

3. Все щитки имеют два исполнения по способу установки: утопленное и навесное (на колоннах или стенах).

4. АВ в отходящих линиях имеют характеристику срабатывания типа В (электромагнитный расцепитель срабатывает в диапазоне от 3 до 5 номинальных токов теплового расцепителя).

5. В щитках ЩОС возможно использование УЗО и 2-х и 4-х полюсных АВ.


Приложение 18

Порядок записи условных обозначений на планах электрического оборудования внутреннего освещения

Наименование Обозначение
1 2
1. Нормируемая освещенность от общего освещения 300 лк
2. Обозначение классов взрыво- и пожароопасных зон по Правилам устройства электроустановок (ПУЭ):

а) класс взрывоопасной зоны

категория и группа взрывоопасной смеси

б) класс взрывоопасной зоны В-Iб
в) класс пожароопасной зоны П-I
3. Сведения о светильниках:

а) количество – тип,



30-ЛПО 02

б) количество – тип светильников в линии

Примечание. Допускается не указывать: количество светильников при небольшом их числе в помещении; количество ламп для одноламповых светильников; высоту установки для потолочных светильников
4. Соответствие выключателей с управляемыми ими светильниками

5. Номер и цифры у светильников и штепсельных розеток, указывающие номера групп, к которым присоединяются светильники, линии светильников или штепсельные розетки

6. Количество проводов в линии (например три).

Примечание. На двухпроводных линиях черточки не показывают

7. Обозначение способов прокладки, марок проводников и сечений групповой сети в помещении:

а – марка проводников;

б – сечение, мм2;

в – способ прокладки

а - б - в
8. Надписи на линиях питающей сети:

а – номер линии;

б – марка, количество и сечение проводников;

в – способ прокладки

а - б - в
9. Надписи на линиях групповой сети:

а – номера групп;

б – марка, количество и сечение проводников;

в – способ прокладки

а - б - в

Приложение 19

Условные графические изображения на планах расположения электрического оборудования внутреннего освещения в дополнение к ГОСТ 21.614

Наименование Изображение
1. Светильники:
а) с люминесцентными лампами, установленные в линию;

б) щелевой светильник-световод

Примечание. Залитый торец обозначает вводное устройство с источником света
в) люстра

г) с лампами накаливания

д) с люминесцентными лампами

е) с газоразрядными лампами высокого давления

2. Линии:
а) рабочего освещения

б) аварийного освещения

в) напряжением до 50 В

3. Вертикальная проводка
а) проводка уходит на более высокую отметку или приходит с более высокой отметки

б) проводка уходит на более низкую отметку или приходит с более низкой отметки

в) проводка пересекает отметку, изобра-женную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

4. Магистральный щиток рабочего освещения

5. Щиток групповой рабочего освещения

6. Щиток групповой аварийного освещения

7. Вводная коробка

8. Трансформатор понижающий малой мощности

9. Выключатель для открытой установки степени защиты IР20 ¸ IР23.
а) однополюсный

б) однополюсный сдвоенный

в) однополюсный строенный

г) двухполюсный

д) трехполюсный

10. Выключатель для скрытой установки ступени защиты IР20 ¸ IР23;
а) однополюсный

б) однополюсный сдвоенный

в) однополюсный строенный

г) двухполюсный

11. Выключатель для открытой установки степени защиты IР44¸IP55:
а) однополюсный

б) двухполюсный

в) трехполюсный

12. Переключатель на два направления степени защиты IР20¸IР23:
а) однополюсный

а) двухполюсный

в) трехполюсный

13. Переключатель на два направления степени защиты IР44¸IР55:
а) однополюсный

а) двухполюсный

в) трехполюсный

14. Розетка штепсельная для открытой установки степени защиты IР20¸IР23:
а) двухполюсная

б) двухполюсная сдвоенная

в) двухполюсная с защитным контактом

г) трехполюсная с защитным контактом

15. Розетка штепсельная для скрытой установки степени защиты IР20¸IР23:
а) двухполюсная

б) двухполюсная сдвоенная

в) двухполюсная с защитным контактом

г) трехполюсная с защитным контактом

16. Розетка штепсельная степени защиты IР44¸IР55:
а) двухполюсная

б) двухполюсная с защитным контактом

в) трехполюсная с защитным контактом

17. Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки степени защиты IР20¸IР23:
а) один выключатель и штепсельная розетка

б) два выключателя и штепсельная розетка

в) три выключателя и штепсельная розетка

18. Блоки с выключателями и двухполюсной штепсельной розеткой для крытой установки степени защиты IР20¸IР23:
а) один выключатель и штепсельная розетка

б) два выключателя и штепсельная розетка

в) три выключателя и штепсельная розетка


Приложение 20


СОСТАВИТЕЛЬ: Долгопол Татьяна Леонидовна

Проектирование внутрицехового электроснабжения

Часть I. Проектирование осветительных установок

Методические указания по курсовому и дипломному проектированию по дисциплине «Системы электроснабжения» для студентов всех форм обучения специальности «Электроснабжение»

Рецензент Абалаков Г.И.

Печатается в авторской редакции.

Подписано в печать . Формат 60´84/16.

Бумага офсетная. Отпечатано на ризографе. Уч.-изд. л. .

Тираж 56 экз. Заказ ____.

ГУ КузГТУ, 650026, Кемерово, ул. Весенняя, 28.

Типография ГУ КузГТУ, 650099, Кемерово, ул. Д. Бедного, 4А.


© 2011 Банк рефератов, дипломных и курсовых работ.
