Контрольная работа: Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях

Задание K2. Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях

Дано:

x=c2t2+c1t+c0,

R2=40см,

r2=25 см,

R3=20 см,

x0=9 см,

V0=8 см/с,

x2=65 см,

t1=1с,

t2=2с.

c1-? c2-? c3-?

V-? a-? -?

-? VM-?

Уравнение груза 1 имеет вид: (1)

x=c2t2+c1t+c0.

Коэффициенты c2 , c1 , c0 могут быть определены из следующих условий:

При t=0c x=9 =V0=8; (2)

При t=2c x=65. (3)

Скорость груза 1

V == 2c2t+c1 (4)

Подставляя (2) и (3) в (1) и (4) получим систему уравнений, из которой найдем коэффициенты

c2, c1, c0

Таким образом, уравнение движения груза 1 имеет вид:

x= 10 t2+8t+9. (5)

Скорость груза 1:

V ==20t+8

При t=1c V=28см/c. (6)

Ускорение груза 1:

a=20см/с2.

Для определения скорости и ускорения точки М запишем уравнения, связывающие скорость груза V и угловые скорости колес и .

откуда имеем:

(7)

Т.к. V =20t+8 , то

;

При t=1c =2,24рад/с.

Угловое ускорение колеса 3:

Скорость точки М, ее вращательное, центростремительное и полное ускорения определяются по формулам:

VМ=см/с.

см/с2.

см/с2


28	20	2,24	1,6	44,8	100,35	32	105,33

Задание:

Найти скорость 1 тела в конце отрезка s.

Дано:

кг

Решение:

Применим теорему об изменении кинетической энергии системы

(т.к. система состоит из абсолютно твёрдых тел)

T0=0(т.к. в начальный момент времени система покоилась)

Определим кинетическую энергию системы в конечный момент времени

Определим работу сил в конечный момент времени

Определим скорость в конечный момент времени

(м/с)

Ответ: м/с

К4. Кинематический анализ многозвенного механизма

Дано:

=2рад/с.

a=50см

b=30см

O1A=14см

O2B=29см

AB=45см

BC=54см

CD=34см

DE=37см

Найти:

1) скорости точек А, В, С и D механизма и угловые скорости всех его звеньев с помощью плана скоростей;

2) скорости точек А, В, С и D механизма и угловые скорости всех его звеньев с помощью мгновенных центров скоростей;

3) ускорения точек А и В и угловое ускорение звена АВ;

4) положение мгновенного центра ускорений звена АВ;

5) ускорение точки М, делящей звено АВ пополам.

Определние скоростей точек и угловых ускорений звеньев с помощью плана скоростей.

Определяем скорости точек.

Строим схему механизма в выбранном масштабе (рис1). Вычисляем модуль скорости точки А кривошипа О1А:

=м/с.

Вектор перпендикулярен О1А и направлен в сторону вращения кривошипа.

Строим план скоростей. Из произвольно выбранного полюса О проводим луч Оа, изображающий в выбранном масштабе скорость точки А.

Для определения скорости точки В через

полюс О проводим прямую, параллельную

скорости , через точку а- прямую,

перпендикулярную АВ. Получаем точку b;

отрезок Оbопределяет скорость точки В.

Измеряем длину луча Оb и, пользуясь масштабом скоростей, находим =13см/с

Продолжая построение плана скоростей, находим , ,

=13 см/с.

=5,3 см/с.

Определяем угловые скорости звеньев механизма.

Отрезок ab плана скоростей выражает вращательную скорость точки В вокруг точки А:

ab=;

отсюда угловая скорость звена АВ

=ab/AB=14,5/45=0,32 рад/с

Аналогично определяются угловые скорости звеньев ВС и ED:

=bc/BC=0/54=0

=ed/ED=14/37=0,38 рад/с

Угловая скорость звена О2В определяется по вращательной скорости точки В вокруг неподвижного центра О2.

=13/29=0,45 рад/с

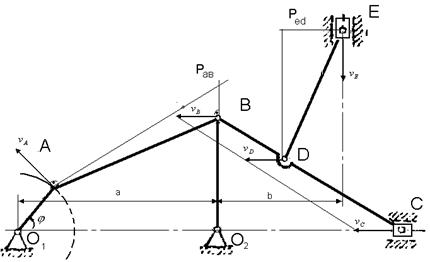

Определение скоростей точек и угловых ускорений звеньев с помощью мгновенных центров скоростей.

а) Определяем положения мгновенных центров скоростей звеньев механизма.

Строим схему в выбранном масштабе(рис3)

Звенья О1А, O2B вращаются вокруг неподвижных центров О1 и О2.

Рис3

Мгновенный центр скоростей РАВ звена АВ находится на как точка пересечения перпендикуляров, проведенных из точек А и В к их скоростям. Аналогично определяется положение мгновенного центра скоростей РDE. Мгновенный центр скоростей звена АВ находится в бесконечности.

Б) Определяем скорости точек. Скорости точек звеньев механизма пропорциональны расстояниям от этих точек до мгновенных центров скоростей соответствующих звеньев. Эти расстояния измеряются на чертеже.

Для определения скорости точки В звена АВ имеем пропорции

АРАВ/ВРАВ.

Следовательно ,

ВРАВ/АРАВ.

см/с.

Т.к. мгновенный центр скоростей звена ВС находится в бесконечности, то

Для определения скорости точки Е звена ED имеем пропорции

ЕРED/DPED.

Следовательно,

DPED/EPED.

см/с.

Одновременно с определением модулей скоростей точек находим их направления, а также направления вращений звеньев механизма. Например, по направлению скорости точки А и положению мгновенного центра скоростей РАВ устанавливаем, что вращение звена АВ происходит по часовой стрелке. Поэтому скорость точки В при данном положении механизма направлена влево.

Аналогично определяем направления вращений остальных звеньев и направления скоростей точек механизма.

в) Определяем угловые скорости звеньев механизма

Скорость любой точки звена равна произведению угловой скорости этого звена на расстояние от точки до мгновенного центра скоростей:

АРАВ.

28/64=0,43 рад/с.

Угловая скорость звена О2В определяется по скорости точки В:

13,1/29=0,45 рад/с.

Угловая скорость звена ВС равна нулю, т.к. мгновенный центр скоростей звена ВС находится в бесконечности:

Аналогично вычисляем угловую скорость звена ED:

EPED.

5,4/14=0,38 рад/с.

3. Определение ускорений точек A и B и угловое ускорение звена АВ.

Определяем и .

С помощью теоремы об ускорениях точек плоской фигуры определяем ускорение точки В:

Т.к. кривошип О1А вращается равномерно, то ускорение точки А направлено к центру О1 и равно

см/с2.

Центростремительное ускорение точки В во вращательном движении шатуна АВ вокруг полюса А направлено от точки В к точке А и равно

0,43=19,43 см/с2.

Откладываем от точки В в соответствующем масштабе ускорение полюса . Из конца вектора строим вектор , проводя его параллельно ВА. Через конец вектора проводим прямую JK, перпендикулярную ВА, т.е. параллельную вращательному ускорению . Однако определить ускорение этим построением невозможно, т.к. его направление неизвестно.

Чтобы найти ускорение точки В, необходимо выполнить второе построение, рассматривая эту точку как принадлежащую О2В. В этом случае

Центростремительное ускорение точки В:

см/с2.

Откладываем от точки В вектор , направив его к центру О2. Через конец вектора проводим прямую LN перпендикулярно О2В, т.е. параллельно вращательному ускорению .

Точка пересечения этой прямой с JK определяет концы векторов ,

Измерением на чертеже получаем

80 см/с2.

49 см/с2.

Т.к. =АВ, то угловое ускорение звена АВ

/АВ=49/45=1,09 рад/с2.

4)Определение положения мгновенного центра ускорений звена АВ.

Примем точку А за полюс. Тогда ускорение точки В

Строим параллелограмм ускорений при точке В по диагонали и стороне . Сторона параллелограмма выражает ускорение точки В во вращении АВ вокруг полюса А. Ускорение составляет с отрезком АВ угол , который можно измерить на чертеже.

Направление вектора относительно полюса А позволяет определить направление , в данном случае соответствующее направлению часовой стрелки Отложив угол от векторов и в этом направлении и проводя два луча, найдем точку их пересечения - мгновенный центр ускорений звена АВ.

5) Определение ускорения точки М.

Найдем ускорение точки М с помощью МЦУ.

Ускорения точек плоской фигуры пропорциональны их расстояниям до мгновенного центра ускорений:

Подставив расстояния, определенные по чертежу

К7. Определение абсолютной скорости и абсолютного ускорения точки

Дано:

OM=Sr(t)=25sin(t/3);

a=25см

v-?

a-?

Положение точки М на теле D определяется расстоянием Sr=ОМ.

При 4c Sr=25 sin(4/3)= -21,65 см.

Абсолютную скорость точки М найдем как геометрическую сумму относительной и переносной скоростей:

Модуль относительной скорости , где dSr/dt=25cos(t/3) /3

При t=4c -13,08см/с.

13,08см/с.

Отрицательный знак у показывает, что вектор направлен в сторону убывания Sr.

Модуль переносной скорости =, где

-радиус окружности L, описываемой той точкой тела, с которой в данный момент совпадает точка М,

-модуль угловой скорости тела.

Найдем .

Рассмотрим прямоугольный треугольник .

АМ=ОА-ОМ.

АМ=25-21,65=3,35см.

=25см.

По теореме Пифагора имеем:

=25,22см.

Найдем .

, где

=d/dt =4t-0,5

При t=4c =15,5рад/с.

Знак ”+” у величины показывает, что вращение тела D происходит в ту же сторону, в которую ведется отсчет угла .

Тогда модуль переносной скорости

==390,91 см/с.

Модуль абсолютной скорости v найдем способом проекций.

Через точку М проводим оси X и Y.

Из треугольника :

=AM/

=3,35/25,22=0,13

Тогда

1,704 см/с

403,86см/с.

Значит v =

403,86см/с.

Абсолютное ускорение точки М равно геометрической сумме относительного, переносного и кориолисова ускорений.

, где в свою очередь

Относительное движение.

Это движение происходит по закону Sr(t)=25sin(t/3);

Модуль относительного касательного ускорения ,

где =d2Sr/dt=

При t=4c 23,72см/с2.

23,72см/с2.

Модуль относительного центростремительного ускорения =0, т.к. радиус кривизны относительной траектории стремится к бесконечности.

Переносное движение.

Это движение происходит по закону

Модуль переносного вращательного ускорения , где

= - модуль углового ускорения тела D

d2/dt2=4рад/с2

Знаки у и одинаковые. Значит вращение тела D ускоренное.

Тогда см/с2

Модуль переносного центростремительного ускорения

=6059,1 см/с2.

Кориолисово ускорение.

Модуль кориолисова ускорения определяем по формуле

, где

- угол между вектором и осью вращения (вектором ).

В нашем случае =, т.к. ось вращения перпендикулярна плоскости вращения тела D.

Тогда 12118,21 см/с2.

Направление вектора найдем по правилу Н.Е.Жуковского: т.к. вектор лежит в плоскости, перпендикулярной оси вращения, то повернем его на в направлении , т.е. против хода часовой стрелки.
