Федеральное агентство по образованию

Государственное образовательное учреждение высшего

профессионального образования

Ивановский государственный атхитектурно-строительный

университет

Кафедра теплогазоснабжения и вентиляции

Котельные и их оборудование

Студентки группы ТГВ-11

Шкапуриной Алёны Александровны

Проверил: доц.кафедры ТГВ к.т.н. Казачёк Н.С.

Иваново 2009

Содержание

Введение

Основные и вспомогательные элементы котельных установок

Насосы

Паровые и водогрейные котлы

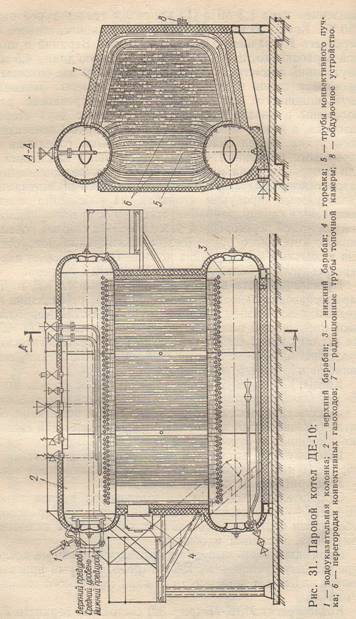

Изображение парового котла

Изображение водогрейного котла

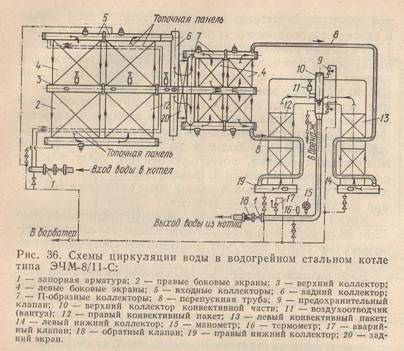

Схема циркуляции воды в водогрейном котле

Введение

Котельные установки малой и средней мощности широко применяются для различных технологических процессов, теплоснабжения, систем отопления, вентиляции и горячего водоснабжения жилых, общественных и промышленных зданий и сооружений, объектов промышленного и сельскохозяйственного строительства, предприятий общественного питания, технологических потребителей теплоты в банях, прачечных, на строительных площадках. В сельском хозяйстве пар, вырабатываемый котлами, используется на животноводческих фермах для запаривания кормов, а также для отопления теплиц и сушки зерна. В связи с освоением малообжитых и труднодоступных районов Севера и Востока значимость котельных установок различных мощностей возрастает.

В качестве топлива для котельных установок используются угли, торф, древесные отходы, газ и мазут. Газ и мазут – эффективные источники тепловой энергии. При их применении упрощаются конструкция и компоновка котельных установок, повышающая экономичность, сокращающая затраты на эксплуатацию.

Увеличивается выпуск и улучшаются конструкции котлоагрегатов, повышается надежность и экономичность котельного оборудования, снижается металлоёмкость на единицу мощности, сокращаются сроки строительно-монтажных работ и затраты на них.

Основные и вспомогательные элементы котельных установок

Котельная установка представляет собой комплекс устройств, предназначенный для преобразования химической энергии топлива в тепловую энергию горячей воды или пара требуемых параметров.

В зависимости от назначения различают следующие типы котельных установок:

энергетические, вырабатывающие пар для паротурбогенераторов;

производственно-отопительные, вырабатывающие пар и нагревающие воду для удовлетворения технологических потребностей производства, отопления, вентиляции и горячего водоснабжения;

отопительные, вырабатывающие теплоту для отопления, вентиляции и горячего водоснабжения жилых и общественных зданий, а также для промышленных и коммунальных предприятий;

смешанного назначения, вырабатывающие пар для снабжения одновременно паровых двигателей, технологических нужд, отопительно-вентиляционных установок и горячего водоснабжения.

Котельные установки по виду вырабатываемого теплоносителя разделяют на три основных класса: паровые котельные установки для производства водяного пара, водогрейные котельные установки для получения горячей воды и смешанные котельные установки, оборудованные паровыми и водогрейными котлами, используемыми для получения пара и горячей воды одновременно или попеременно.

Котельная установка состоит из котельного агрегата и вспомогательного оборудования.

В состав котельного агрегата входят топочное устройство, паровой котёл, пароперегреватель, водяной экономайзер, воздухоподогреватель, каркас с лестницами и помостами для обслуживания, обмуровка, тепловая изоляция, обшивка, арматура, гарнитура и газоходы. К вспомогательному оборудованию относятся дутьевые вентиляторы, дымососы, питательные, подпиточные и циркуляционные наносы, водоподготовительные и пылеприготовительные установки, системы топливопередачи, золоулавливания и шлакозолоудаления. При сжигании жидкого топлива к вспомогательному оборудованию относится мазутное хозяйство, при сжигании газообразного топлива – газорегуляторный пункт или газорегуляторная установка.

Паровым котлом называется устройство, состоящее из топки, испарительных поверхностей для испарения пара , потребляемого вне этого устройства, с давлением выше атмосферного за счёт теплоты, выделяющейся при сжигании топлива. Водогрейным котлом называется теплообменное устройство, в котором за счёт источника энергии (топлива) нагревается вода, находящаяся под давлением выше атмосферного и используемая в качестве теплоносителя вне самого устройства.

Топочное устройство котлоагрегата предназначено для сжигания топлива и превращения его химической энергии в теплоту. Обмуровка котла – это система огнеупорных и теплоизоляционных ограждений или конструкций котла, предназначенных для уменьшения тепловых потерь и обеспечения газовой плотности. Несущую металлическую конструкцию, воспринимающую вес котла с учётом временных и особых нагрузок и обеспечивающую требуемое взаимное расположение элементов котла, называют каркасом.

Пароперегреватель – устройство для повышения температуры пара выше температуры насыщения, соответствующей давлению в котле. Он представляет собой систему змеевиков. Соединенных на входе насыщенного пара с барабаном котла и на выходе – с камерой перегретого пара.

Водяной экмайзер – устройство, обогреваемое продуктами сгорания топлива и предназначенное для подогрева или частичного испарения поступающей в котёл воды.

Воздухоподогреватель – устройство для подогрева воздуха продуктами сгорания топлива перед подачей его в топку котла.

Арматура – специальные устройства, предназначенные для регулирования расхода транспортируемого вещества, отключения и включения потоков газа, пара и воды. По направлению арматуру подразделяют на запорную, регулирующую, предохранительную, контрольную и специальную. Запорная арматура (вентили, задвижки и краны) предназначена для периодического включения или отключения отдельных участков трубопроводов. Регулирующая арматура (регулирующие вентили и клапаны) служит для изменения или поддержания в трубопроводах давления и расхода транспортируемого вещества. Предохранительную арматуру (грузовые, пружинные и обратные клапаны) применяют для автоматического открытия прохода, если давление превысит допустимое значение, а так же для предотвращения обратного движения жидкости или газа. Контрольную арматуру (контрольные краны, указатели уровня, трехходовые краны для манометров) используют для проверки наличия вещества в трубопроводе и определения его уровня. Специальная арматура (конденсатоотводчики и влагомаслоотделители) служит для удаления конденсата, отделения масла и других продуктов от газа.

К гарнитуре котла относятся устройства для обслуживания газотходов и топки котла: лазы, гляделки, затворы шлаковых и золовых бункеров, газовые и воздушные клапаны и заслонки, взрывные клапаны, а так же обдувочные аппараты. Лазы предназначены для осмотра и ремонта поверхностей нагрева, гляделки – для визуального осмотра топки и газоходов с наружной стороны котла, затворы шлаковых и золовых бункеров – для периодического удаления золы и шлака из бункеров, газовые и воздушные клапаны и заслонки – для отключения газотходов, регулирования тяги и дутья. Взрывные клапаны выпускают дымовые газы при повышении давления в топке или газоходе котла, предохраняя их от разрушения. Обдувочные аппараты применяют для удаления с поверхностей нагрева золы и шлака (струей пара или сжатого воздуха).

Питательные и подпиточные устройства (насосы, баки, трубопроводы) предназначены для подачи воды в котел или тепловую сеть (систему отпления)

Тягодутьевые устройства предназначены для подвода в топку котла воздуха, необходимого для сгорания топлива, и отвода из котла продуктов сгорания. Состоят они из дутьевых вентиляторов, воздуховодов, газоводов, дымососов и дымовой трубы, при помощи которых обеспечиваются подача необходимого количества воздуха в топку, движение продуктов сгорания по газоходам и удаление их в атмосферу.

Водоподготовительные устройства служат для подогрева и умягчения питательной воды и состоят из аппаратов и приспособлений, обеспечивающих очистку от механических примесей и растворенных в ней накипеобразующих солей, а также для удаления из неё газов.

Топливоподготовительное устройство в котельных, работующих на пылевидном топливе, предназначено для измельчения топлива до пылевидного состояния; его оборудуют дробилками, сушилками, мельницами, питателями, вентиляторами, транспортерами и пылегазопроводами.

Устройство для удаления золы и шлака состоит из гидравлических систем и механических приспособлений: транспортеров, вагонеток и др.

Топливный склад предназначен для хранения топлива; его оборудуют механизмами для разгрузки и подачи топлива в котельную или в топливоподготовительное устройство.

К устройствам топлвого контроля и автоматического управления относятся контрольно-измерительные приборы и автоматы, обеспечивающие бесперебойную и согласованную работу отдельных устройств котельной установки для выработки необходимого количества пара заданных параметром ( температуры, давления)

При сжигании пылевидного топлива применяют пылеугольные горелки, газообразного топлива – газовые горелки, топочного мазута – мазутные форсунки, газообразного топлива и топочного мазута – комбинированные газомазутные горелки.

Насосы

Питательные насосы. Питание котлов водой должно быть надёжным. При снижении уровня воды ниже допустимых пределов кипятильные трубы могут оголиться и перегреться, что в свою очередь может привести к взрыву котла. Котлы с давлением выше 0,07 МПа с паропроизводительностью 2 т/ч и выше должны иметь автоматические регуляторы питания.

Для питания котлов устанавливают не менее двух насосов, из которых один должен быть с электроприводом, а другой – с паровым приводом. Производительность одного насоса с электроприводом должна составлять не менее 110 % номинальной производительности всех рабочих котлов. При установке нескольких насосов с электроприводами их общая производительность должна составлять также не менее 110 %.

Производительность насосов с паровым приводом должна быть не менее 50 % номинальной производительности котлов. Можно устанавливать все питательные насосы только с паровым приводом, а при двух или нескольких источниках питания электроэнергией – только с электрическим приводом. Насосы с паровым приводом потребляют от 3 до 5 % вырабатываемого пара, поэтому их используют как резервные.

Выхлопной пар поршневого прямодействующего насоса удаляется в атмосферу. Если этим паром подогревают воду в особом теплообменнике, то конденсат выбрасывают. В котёл его возвращать нельзя, так как он загрязнён маслом, а плёнка масла на трубках ухудшает теплопередачу. В крупных установках используют паротурбонасосы, конденсат их выходного пара маслом не загрязнён, поэтому его можно направлять в котёл. Инжекторы для питания котлов в отопительно-производственных котельных непригодны, так как они плохо засасывают горячую воду.

Сетевой насос системы отопления и вентиляции. Этот насос служит для циркуляции воды в тепловой сети. Его выбирают по расходу сетевой воды из расчёта тепловой схемы. Сетевые насосы устанавливаются на обратной линии тепловой сети, где температура сетевой воды не превышает 70 оС.

Подпиточный насос. Предназначены для восполнения утечки воды из системы теплоснабжения, количество воды необходимое для покрытия утечек определяется в расчёте тепловой схемы. Производительность подпиточных насосов выбирается равной удвоенной величине полученного количества воды для восполнения возможной аварийной подпитки.

Необходимый напор подпиточных насосов определяется давлением воды в обратной магистрали и сопротивлением трубопроводов и арматуры на линии подпитки, число подпиточных насосов должно быть не менее 2-х, один из которых резервный.

Циркуляционный насос ГВС. Служит для подачи требуемого расхода и обеспечения требуемого напора горячей воды у потребителя. Его выбирают по расходу горячей воды и необходимому напору.

Насос сырой воды. Служит для обеспечения требуемого напора сырой воды перед ХВО и подачи хим. очищенной воды в деаэратор, а также подачи сырой воды в бак горячей воды.

Паровые и водогрейные котлы

По конструктивному устройству котлы делятся на две группы: с естественной и принудительной циркуляцией. К первой группе относятся жаротрубные, локомобильные, вертикальные цилиндрические, вертикально- и горизонтально-водотрубные котлы. Ко второй группе относятся котлы прямоточные и специальных конструкций.

Важнейшие эксплуатационные показатели работы паровых котлов – паропроизводительность и тепловое напряжение поверхности нагрева, водогрейных котлов – теплопроизводительность и тепловое напряжение поверхности нагрева.

Паропроизводительностью котла называется отношение массы пара, вырабатываемое котлом, к интервалу его работы. Определяется она в килограммах в час или в тоннах в час. Часть барабана котла, заполненная водой, называется водяным объемом, а пространство над водой – паровым объемом. Поверхность, разграничивающая объем горячей воды и пара, называется зеркалом испарения. Поверхность, которая с одной стороны омывается газообразными продуктами сгорания, а с другой стороны водой, называется поверхностью нагрева котла. Отношение паропроизводительности к поверхности нагрева называется напряжением поверхности нагрева.

Поверхность нагрева, воспринимающая теплоту радиацией (излучением) от раскаленного слоя топлива в топке, называется радиационной поверхностью нагрева. Поверхность нагрева остальных частей котла, воспринимающая теплоту продуктов сгорания путем соприкосновения с ними, называется конвективной.

Горячими газами омывается только та часть котла, которая с внутренней стороны охлаждается водой. Нельзя допускать обогрев продуктами сгорания парового объема барабана котла, так как это приводит к перегреву металла его стенок и образования на них отдулин. Линия, отделяющая обогреваемую газами поверхность от необогреваемой, называется огневой линией.

Низший уровень воды, при котором нет ещё опасности обнаружения стенок барабана котла, называется наинизшим допустимым уровнем воды. Он должен быть на 100 мм выше обогреваемых газообразными продуктами сгорания стенок барабана котла. Чтобы образующийся пар не уносил с собой значительное количество влаги, уровень воды не должен превышать некоторый предел, называемый верхним уровнем воды. Наинизший допустимый уровень воды должен быть не менее чем на 25 мм выше нижней видимой кромки стекла водоуказательного прибора, а наивысший допустимый уровень – не меньше чем на 25 мм ниже верхней видимой кромки стекла прибора. Объем воды, заключенный между нижним и верхним уровнями воды, называется питательным объемом. Питательный объем определяет то количество воды, которое может быть превращено в пар без подпитки котла водой.

Теплопроизводительностью (тепловой мощностью) водогрейного котла называют величину, равную отношению количества теплоты, воспринимаемой водой в водогрейном котле, к продолжительности его работы.

Для водогрейных котлов делят теплопроизводительность на площадь поверхности нагрева котла и получают тепловое напряжение нагрева.

Пароводяная смесь, образующася в кипятильных трубах водотрубных котлов, поступает в верхний барабан, в котором пар отделяется от жидкости , а жидкость по опускным трубам поступает через коллектор вновь для нагрева в кипятильных трубах. Система кипятильных (обогреваемых) труб, барабан, опускные трубы и коллекторы для распределения котловой воды называется циркуляционным контуром котла.

Для надежной работы котла большое значение имеет организация движения воды в циркуляционном контуре, которое называется циркуляцией. Циркуляция может быть естественной и принудительной естественная циркуляция происходит под действием сил, обусловленных разностью плотностей воды на необогреваемых участках (опускных трубах) и пароводяной смеси на подогреваемых участках (кипятильных, экранных трубах). Расход воды через любой циркуляционный контур значительно превышает количество образующего в нем пара. Отношение количества воды, вошедшей в контур, к количеству образующегося в нем пара, называется кратностью циркуляции. В котлах с принудительной циркуляцией движение воды по испарительному контуру осуществляется специальными насосами.

Список используемой литературы

1)  Онищенко Н.П. О-58 Эксплуатация котельных установок. - М.: Агропромиздат, 1987,- 352с.: ил.

2)  Зыков А.К. З-96 Паровые и водогрейные котлы: Справочное пособие. – М.: Энергоатомиздат, 1987. – (Б-ка тепломонтажника).128 с.: ил.

3)  Вергазов В.С. В-31 Спутник машиниста отопительных котельных. – 3-е изд., доп. и перераб. – М.: Стройиздат, 1980. – 248 с.:ил.
