реферат
Главная

Рефераты по рекламе

Рефераты по физике

Рефераты по философии

Рефераты по финансам

Рефераты по химии

Рефераты по хозяйственному праву

Рефераты по экологическому праву

Рефераты по экономико-математическому моделированию

Рефераты по экономической географии

Рефераты по экономической теории

Рефераты по этике

Рефераты по юриспруденции

Рефераты по языковедению

Рефераты по юридическим наукам

Рефераты по истории

Рефераты по компьютерным наукам

Рефераты по медицинским наукам

Рефераты по финансовым наукам

Рефераты по управленческим наукам

Психология педагогика

Промышленность производство

Биология и химия

Языкознание филология

Издательское дело и полиграфия

Рефераты по краеведению и этнографии

Рефераты по религии и мифологии

Рефераты по медицине

Реферат: Технология модификации вискозных волокон производными диметилметил-фосфоната с целью получения волокон пониженной горючести

Реферат: Технология модификации вискозных волокон производными диметилметил-фосфоната с целью получения волокон пониженной горючести

ТЕХНОЛОГИЯ МОДИФИКАЦИИ ВИСКОЗНЫХ ВОЛОКОН ПРОИЗВОДНЫМИ ДИМЕТИЛМЕТИЛ-ФОСФОНАТА С ЦЕЛЬЮ ПОЛУЧЕНИЯ ВОЛОКОН ПОНИЖЕННОЙ ГОРЮЧЕСТИ

Технология и переработка полимеров и композитов

Автореферат

диссертации на соискание ученой

степени кандидата технических наук

2001


ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ

Актуальность темы.

Объем мирового производства и потребления всех видов полимерных материалов неуклонно возрастает. Одним из критериев, определяющих возможность применения полимеров во многих отраслях промышленности, является их горючесть. Большинство традиционных полимерных крупнотоннажных материалов характеризуются легкой воспламеняемостью и высокой скоростью горения. Поэтому проблема снижения их пожарной опасности является одной из важнейших научных и практических задач. Это подтверждается принятием в Российской Федерации закона «О пожарной безопасности».

Применение замедлителей горения (ЗГ) является наиболее распространенным и эффективным способом снижения горючести полимерных материалов.

Среди полимеров значителен выпуск химических волокон и их потребность составляет 30 млн. тонн. Их применяют для изготовления материалов бытового назначения, спецодежды, в первую очередь, для рабочих горячих цехов, летчиков скоростных самолетов, космонавтов, а также детской одежды. Для одежды, к которой предъявляются требования не только защиты от огня, но и высокой гигиеничности, наиболее целесообразно использовать целлюлозные, в частности, огнезащищенные вискозные волокна (ОЗВ). Хорошие прочностные и усталостные характеристики позволяют использовать ОЗВ в качестве армирующих систем в производстве композитов.

Огнезащитой целлюлозных материалов занимаются давно. В этой области накоплен обширный материал. Однако количество эффективных замедлителей горения невелико, что обусловлено рядом причин: сложностью процессов, сопровождающих термоокислительное разложение целлюлозы; токсичностью применяемых ЗГ; их высокой стоимостью; отсутствием химического взаимодействия ЗГ с защищаемым волокном; невозможностью промышленного выпуска ЗГ, вследствие отсутствия сырья и т.д. Поэтому необходимы синтез, исследование и апробация новых ЗГ, что обусловливает необходимость и актуальность продолжения исследований в этой области.

Цель работы:

обоснование выбора ЗГ для вискозных волокон (ВВ) и разработка параметров модификации, обеспечивающих получение вискозных волокон с пониженной горючестью и комплексом свойств, удовлетворяющих требованиям текстильной промышленности и отрасли полимерных композиционных материалов (ПКМ).

Для достижения поставленной цели решались следующие задачи: - определение термохимических свойств ЗГ; - исследование влияния на кинетику сорбции ВВ концентрации ЗГ, температуры и модуля ванны, определение характера сорбции;

изучение влияния параметров сорбции на структуру и деформационно-прочностные свойства волокон;

изучение взаимодействия ЗГ с ВВ;

оценка влияния ЗГ на процессы термоокислительной деструкции и горения волокон;

исследование возможности применения огнезащищенных ВВ в качестве армирующих систем при созданий ПКМ.

Направление исследований.

Диссертационная работа выполнена в рамках МНТР «Перспективные материалы» (№ гос. регистрации 01991112806-1999г), «Общая и техническая химия» (№ гос. регистрации 019900001805-1999г)

Методы исследований.

В работе использовались методы термогравиметрического, рентгеноструктурного, интерферометрического анализов, инфракрасной спектроскопии, оптической микроскопии, стандартные методы определения показателей горючести и физико-механических свойств полученных материалов.

Достоверность и обоснованность подтверждается комплексом независимых и взаимодополняющих методов исследования.

На защиту выносятся следующие основные положения:

влияние термохимических свойств ЗГ на процессы термоокислительной деструкции и горения ВВ;

результаты комплексных исследований сорбции ЗГ, обеспечивающие выбор параметров модификации, определение сорбционных свойств ВВ, механизма и характеристик сорбции;

данные по исследованию взаимодействия ЗГ с ВВ и их влиянию на структуру и свойства волокон;

результаты исследования по оценке возможности использования ОЗВ для армирования термореактивных матриц.

Научная новизна работы заключается в том, что впервые:

изучена взаимосвязь исследуемых ЗГ с ВВ и их влияние на структуру и свойства волокон;

исследована кинетика сорбции замедлителей горения вискозным волокном, обусловливающая выбор параметров модификации, сорбционные свойства волокон, а также кинетические и динамические характеристики сорбции;

-изучено влияние ЗГ на физико-химические превращения ВВ в процессе пиролиза и горения.

Практическая значимость:

разработаны параметры и технология модификации, обеспечивающие получение ВВ пониженной горючести с сохранением комплекса эксплуатационных свойств;

определены тип полимерного связующего и параметры формования армированного полимерного композиционного материала (ПКМ) пониженной горючести.

Реализация результатов. Результаты исследований используются в лабораторном практикуме и при чтении лекций по дисциплинам «Химия и технология ПКМ», «Перспективные направления в химической технологии»:

Апробация работы. Основные результаты диссертационной работы докладывались на Международных конференциях: г. Саратов - 1998, г. Саратов - 1999, г. Тверь - 2000, г. Волгоград - 2000, г. Москва - 2001, г. Казань - 2001, г. Саратов - 2001.

Публикации. По теме диссертации опубликованы: 3 статьи и 6 тезисов докладов на конференциях.

Структура и объем диссертации. Диссертация состоит из введения, литературного обзора, методической, экспериментальной части, выводов, списка литературы (155 источников).

СОДЕРЖАНИЕ РАБОТЫ

Введение содержит обоснование актуальности и практической значимости работы. В нем формулируются цель и задачи исследования, приводятся основные положения, выносимые на защиту.

Литературный обзор

В главе представлен обзор современных представлений о термо - окислительной деструкции вискозного волокна, механизмах действия ЗГ и способах снижения горючести ВВ. Анализ литературы показал, что наиболее эффективными для снижения горючести ВВ являются фосфорорганические соединения, в частности, пирофакс и диамидометилфосфонат (анти-пирен Т-2). Однако, в настоящее время промышленный выпуск данных ЗГ затруднителен, что связано с наложением запрета на выпуск сырья для производства Т-2, а также отсутствием сырьевой базы в России при получении пирофакса. В связи с этим актуальны синтез и апробация новых эффективных ЗГ для ВВ, выпускаемых в промышленном масштабе на территории РФ.


ОБЪЕКТЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Во второй главе диссертации описаны объекты и методы исследования, используемые в работе. В качестве объектов исследования применялись: вискозное волокно (ГОСТ 10546-80).


В спектрах модифицированных волокон наблюдаются полосы, соответствующие группам Р=0 (-1250 см»') и Р-СН3 (~1320 см»1), имеющиеся в спектре самих замедлителей коэффициент эффективности сорбции при этом составляет.49-87%. Увеличение коэффициента эффективности сорбционного взаимодействия достигается дополнительным введением в вискозное волокно метазина, вступающего в химическое взаимодействие с волокном и, кроме того, образующего, в результате гомополиконденсации, пленку на поверхности волокна, препятствующую не только удалению замедлителя горения из волокна, но и поглощению влаги волокном из окружающей среды.

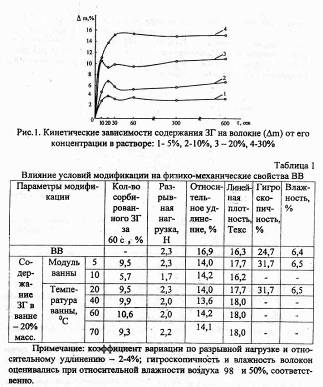

В волокно производных диметилметилфосфоната личных марок практически не изменяет прочность волокна, однако при этом снижается относительное удлинение, повышается линейная плотность волокон. Наличие в составе вискозного волокна одновременно с КГ-2 метазина повышает разрывную нагрузку волокна, по сравнению с исходным вискозным волокном.

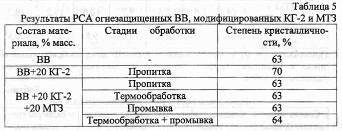

Установлено, методами РСА и ИК - спектроскопии, изменение структуры модифицированных волокон. Увеличивается степень кристалличности и размер кристаллитов в результате пластификации и изменения состава волокон. Данные изменения коррелируют с изменением деформационно-прочностных свойств волокон.

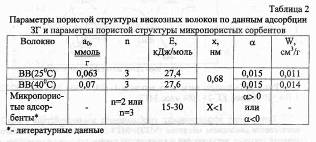

Доказана возможность применения теории объемного заполнения микропор для описания сорбции вискозным волокном замедлителей горения. Используя основное уравнение1! теории объемного заполнения микропор рассчитаны параметры j, пористой структуры волокна: величина предельной сорбции, предельно сорбируемый объем, характеристическая энергия сорбции, полуширина пор; а также термический коэффициент сорбции. Осуществлен расчет основных термодинамических характеристик энергии Гиббса ДО и химического потенциала сорбента АФ.

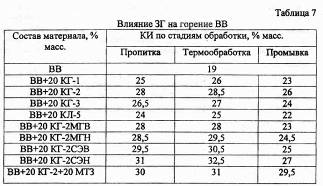

Установлено влияние 1 производных диметилметилфосфоната на процесс дегидратации при разложении волокон, подтвержденное превышением в интервале температур основных потерь массы, а также меньшими, в сравнении с исходным волокном температурами: начала, максимальной скорости потери массы и завершения процесса деструкции. Формирование коксового остатка начинается при меньших температурах и возрастает его выход. Снижается также энергия активации термоокислительной деструкции, при этом уменьшается вероятность протекания процесса деполимеризации и создаются условия для преимущественного протекания процесса дегидратации. Кислородные индексы модифицированных вискозных волокон возрастают. Наиболее эффективны для снижения горючести вискозных волокон КГ-2 и КГ-2СЭН, что подтверждается большей сохранностью огнезащитного эффекта после мокрых обработок. При введении в вискозное волокно одновременно КГ-2 и метазина кислородный индекс повышается до 30-31% об., после мокрых обработок составляет - 30-29,5% об.

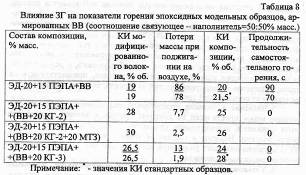

9. Показана возможность применения огнезащищенных вискозных волокон в качестве армирующих наполнителей при создании полимерных композиционных материалов. Определением влияния параметров прессования (температуры, давления) на свойства волокон осуществлен выбор типа связующего. Модифицированные вискозные в сравнении с исходным волокном, огнезащищенных волокон приводит к снижению температуры его отверждения с 120 до 78-83°С, время гелеобразования не изменяется.

На основе найденных параметров формования получены образцы полимерных композиционных материалов с пониженной горючестью.


ОСНОВНЫЕ ПОЛОЖЕНИЯ ДИССЕРТАЦИИ ОПУБЛИКОВАНЫ В РАБОТАХ

1.  Бычкова Е.В. Вискозные волокна пониженной горючести. /Е.В. Бычкова, Л.Г. Панова, С.Е. Артеменко, Ю.В. Кушелев // Хим. волокна. -2001. -№1. -С.15-19.

2.  Бычкова Е. В, Исследование взаимодействия замедлителя горения с вискозным волокном/ Е.В. Бычкова, Л.Г. Панова, С.Е. Артеменко // Перспективные полимерные композиционные материалы. Альтернативные технологии. Переработка. Применение. Экология: Докл. II Междунар. конф. «Композит 2001», Саратов, 3-5 июля, 2001. - Саратов: СГТУ, 2001. -С.184-188.

3.  Бычкова Е.В. Физико-химические принципы технологии огнезащиты химических волокон и композиционных материалов на их основе/ С.Е. Артеменко, Л.Г. Панова, Е.В. Бычкова // Химические волокна - 2000. - Т.2: Докл. Междунар. конф. по химическим волокнам, Тверь, 16-19 мая 2000г. - Тверь: РИА, 2000. - С.565-572.

4.  Бычкова Е.В. Влияние антипиренов на деструкцию, горение и свойства вискозных волокон/ Е.В. Бычкова, Н.А. Ситникова, Л.Г. Панова, С.Е. Артеменко, ИС. Родзивилова // Деструкция и стабилизация полимеров: Тез. докл|. IX конф., Москва, 16-20 апр. 2001. -М.: РАН, 2001. -С.35-36.

5.  Бычкова Е.В. Модификация вискозных и полиакрилонитрильных волокон с целью снижения горючести/ Е.В. Бычкова, Т.Г. Никитина, Л.Г. Панова, Ю.В. Кушелев, С.Е. Артеменко // Полимерные материалы пониженной горючести: Мат-лы IV Международной конф., Волгоград, 17-19 окт. 2000г. -Волгоград: ВГТУ, 2000. -С.70-71.

6.  Бычкова Е.В. Выбор параметров модификации при создании целлюлозных материалов пониженной горючести/ Е.В. Бычкова, Н.А. Ситникова, Л.Г. Панова // Синтез, исследование свойств, модификация и переработка ВМС: Тез. докл. X Междунар. конф. аспирантов. - Казань, 22-24 мая 2001г., Казань: КГТУ, 2001. - С.39.

7.  Бычкова Е.В. Наполненные эпоксидные смолы/ Е.В. Бычкова, Ю.Б. Куликова, Л.Г. Панова // Перспективные композиционные материалы. Альтернативные технологии переработки. Применение. Экология: Тез. докл. Междунар. конф. «Композит 98», Саратов, 24-26 июля 1998г. - Саратов: СГТУ, 1998. - С.59-60.

8.  Бычкова Е.В. Модификация вискозных нитей с целью снижения горючести / Е.В. Бычкова, Н.Ю. Логинова, Л.Г. Панова, С.Е. Артеменко // Современные технологии в образовании и науке. Высшая школа, 99: Тез. докл. Междунар. конф. -совещания, Саратов, 14-16 сент. 1999г. - Саратов: СГТУ, 1999. -С.37-38.

9.  Бычкова Е.В. Современные направления по снижению горючести вискозных волокон/ Л.Г. Панова, В.И. Бесшапошникова, Е.В. Бычкова, Н.Ю. Логинова // Современные технологии в образовании и науке. Высшая школа, 99: Тез. докл. Междунар. i конф. - совещания, Саратов,14-16 сент. 1999г. - Саратов: СГТУ, 1999. -С.59-60.


© 2011 Банк рефератов, дипломных и курсовых работ.
