реферат
Главная

Рефераты по рекламе

Рефераты по физике

Рефераты по философии

Рефераты по финансам

Рефераты по химии

Рефераты по хозяйственному праву

Рефераты по экологическому праву

Рефераты по экономико-математическому моделированию

Рефераты по экономической географии

Рефераты по экономической теории

Рефераты по этике

Рефераты по юриспруденции

Рефераты по языковедению

Рефераты по юридическим наукам

Рефераты по истории

Рефераты по компьютерным наукам

Рефераты по медицинским наукам

Рефераты по финансовым наукам

Рефераты по управленческим наукам

Психология педагогика

Промышленность производство

Биология и химия

Языкознание филология

Издательское дело и полиграфия

Рефераты по краеведению и этнографии

Рефераты по религии и мифологии

Рефераты по медицине

Реферат: Фазовый состав полиблочных блок-сополимеров полиариленсульфоноксида и полиэтиленоксида

Реферат: Фазовый состав полиблочных блок-сополимеров полиариленсульфоноксида и полиэтиленоксида

Фазовый состав полиблочных блок-сополимеров полиариленсульфоноксида и полиэтиленоксида

Известно, что присутствие в блок-сополимерах компонентов, способных к кристаллизации, значительно усложняет зависимость фазового состава от состава блок-сополимера [1—3]. Это особенно характерно для блок-сополимеров полиблочного строения вследствие увеличения числа блоков в макромолекуле и небольшой их длины. Ранее [4—6] на примере сравнительного анализа фазового состава блок-сополимеров полиарилата (ПА) с полиэтиленоксидом (ПЭО) и полидиметилсилоксаном (ПДМС), в которых блоки ПЭО и ПДМС способны к кристаллизации, было установлено влияние термодинамического сродства компонентов, их ММ, состава блок-сополимера и температуры на фазовый состав и показано, что резкое различие в поведении этих систем связано, прежде всего, с разными параметрами растворимости. Параметры растворимости ПА (21,9 (Дж/см3)) и ПДМС (13,5 (Дж/см3)1/2) сильно различаются, чем и обусловлена нерастворимость компонентов даже при очень малых значениях ММ. Напротив, соотношение параметров растворимости ПА и ПЭО (21,3) обеспечивает возможность растворения в широком интервале соотношений ММ компонентов.

Представляло интерес выяснить, в какой мере закономерности, установленные для блок-сополимера с близкими параметрами растворимости компонентов, характерны и для других пар полимеров. Полиариленсуль-фоноксид (ПАСО) отличается от химического строения ПА, но характеризуется близким к нему параметром растворимости (21,7 (Дж/см3)). Таким образом, соотношения параметров растворимости пары ПАСО —ПЭО практически такое же, как и ПА — ПЭО. В связи с этим основной задачей исследования явилось изучение фазового состава блок-сополимеров ПАСО — ПЭО и его влияния на морфологию и некоторые свойства. Одновременно предполагалось выяснить роль условий синтеза и химической природы удлинителя цепи в фазовом, разделении блок-сополимеров, который в работах [4—6] не рассматривался.

Объектами исследования служили полиблочные блок-сополимеры ПАСО — ПЭО регулярного и нерегулярного (статистического) строений.

В качестве исходных соединений при синтезе указанных блок-сополимеров использовали олигоариленсульфоноксиды с концевыми фенольными спиртовыми группами общей формулы R - ПАСО - R, где

Синтез блок-сополимеров ПАСО — ПЭО различного строения с различными удлинителями цепи осуществляли тремя способами.

Регулярные блок-сополимеры с использованием дихлорангидрида терефталевой кислоты в качестве удлинителя цепи (I) получали в две стадии в 1,2-дихлорэтане при 293 К в присутствии триэтиламина при взаимодействии заранее полученного в аналогичных условиях макродихлорангидрида олигоэтиленоксида и олигоариленсульфоноксида с концевыми фенольными группами [7]


Регулярные блок-сополимеры с использованием в качестве удлинителей цепи гексаметилендиизоцианата (II) получали в две стадии в хлорбензоле при 353 К в присутствии 0,01% диэтилдикаприлата олова при взаимодействии заранее получен - от 1/М (1) и от степени поликонденсации х (2)

Рис. 1. Зависимость температуры стеклования ПАСО



Рис. 2. Обобщенная диаграмма состояния блок-сополимеров I—III на основе ПАСО (М=4700), полученных различными способами в аналогичных условиях макродиизоцианата олигоэтиленоксида и олигоарилен-сульфоноксида с концевыми спиртовыми группами [7]

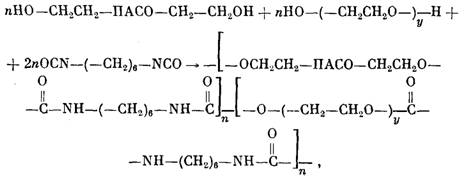

Нерегулярные блок-сополимеры с использованием в качестве удлинителя цепи гексаметилендиизоцианата (III) получали в одну стадию в хлорбензоле при 353 К в присутствии 0,01% диэтилдикаприлата олова при взаимодействии олигоарилен-сульфоноксида с концевыми спиртовыми группами, олигоэтиленоксида и гексаметилендиизоцианата [7]

где n — обозначение, соответствующее нерегулярному (статистическому) распределению блоков по цепи.

Как видно из табл. 1, изменение состава блок-сополимера при постоянной молекулярной массе ПАСО-блока достигалось изменением молекулярной массы ПЭО-блока. Число блоков п в макромолекуле составляло 6-10.

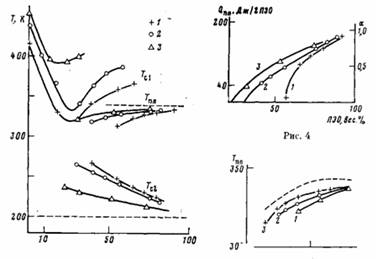

Рис. 3. Диаграммы состояния блок-сополимеров ПАСО — ПЭО при х=3 (1), 10 (2) в 30 (3). Штриховые линии — Тпл и Тс чистого ПЭО большой ММ Рис. 4. Зависимости Qajl и степени кристалличности а исследованных блок-сополимеров от содержания ПЭО при х—Ъ (1), 10 (2) и 30 (3) Рис. 5. Зависимость Тпл исследованных блок-сополимеров от молекулярной массы ПЭО-блока при х—Ъ (1), 10 (2) и 30 (3). Штриховая линия - зависимость Гпл чистого ПЭО от ММ

Фазовое строение блок-сополимеров оценивали по температурам переходов, определение которых проводили с помощью дифференционального сканирующего калориметра ДСК-2 («Перкин — Эльмер») при скорости сканирования 10—40 град/мин.

Структуру образцов изучали на поляризационном микроскопе МИН-8, механические свойства — на динамометре для одноосного растяжения. Исследовали пленки, полученные из 1%-ного раствора в хлороформе.

Изучение фазового состояния блок-сополимеров ПАСО — ПЭО было начато с определения Тс олигоариленсульфоноксидов (литературные данные для которых отсутствуют) с целью установления зависимости Тс от значений их ММ. Полученные данные представлены на рис. 1 и являются типичными зависимостями Тс аморфных полимеров от ММ (степени поликонденсации х). С увеличением степени поликонденсации х температура стеклования ПАСО повышается сначала быстро, затем медленнее, стремясь к постоянному значению, равному Тс полимера с бесконечно большой длиной цепи. Экстраполяция зависимости Tc=f(i]M) на бесконечно большое значение ММ приводит к температуре 467 К, хорошо согласующейся с Тс полимера высокой степени поликонденсации. Значения температур стеклования ПАСО различной ММ были использованы для построения диаграмм состояния (зависимостей температур переходов от состава) для различных серий блок-сополимеров.

С целью выяснения влияния условий синтеза и химической природы удлинителей цепи на фазовое состояние были рассмотрены диаграммы состояния блок-сополимеров на основе ПАСО с Ж=4700, полученных в различных условиях с использованием различных удлинителей цепи (рис. 2). Как следует из рис. 2, фазовое состояние исследованных блок-сополимеров при постоянной молекулярной массе ПАСО-блока определяется содержанием ПЭО-блока и практически не зависит от условий синтеза, а также от природы удлинителя цепи. Таким образом, замена двухстадийного способа синтеза полиблочных блок-сополимеров такого типа на более удобный одностадийный не вызывает заметных изменений в их фазовом состоянии, что позволяет проводить дальнейшее изучение закономерностей фазового

состава, используя только блок-сополимеры III, полученные одностадийным способом.

На рис. 3 приведены диаграммы состояния трех блок-сополимеров типа III на основе ПАСО различной ММ, сравнительное рассмотрение которых позволяет отметить следующее. При небольших содержаниях ПЭО в каждом ряду блок-сополимеров наблюдается лишь одна температура стеклования Тс1, отличная от температуры стеклования исходного ПАСО и резко снижающаяся при увеличении количества ПЭО. При некотором содержании ПЭО Тс2 перестает снижаться и наряду с ней появляется еще одна температура стеклования Тс2, существенно отличная от Те чистого ПЭО. Так же как и в случае блок-сополимеров ПА — ПЭО, Гс2 относится к стеклованию раствора жесткого блока (ПАСО) в ПЭО. Зависимости Тс2 от состава для разных рядов блок-сополимеров различны, но их экстраполяция на 100%-ное содержание ПЭО во всех случаях дает Тс чистого ПЭО большой ММ (~200 К) [8]. Дальнейшее увеличение содержания ПЭО сопровождается выделением кристаллической фазы ПЭО, характеризующейся температурой Тпл и теплотой плавления ()пл (рис. 4). Зависимости Тпл от состава для разных рядов блок-сополимеров различны: чем меньше молекулярная масса ПАСО-блока, тем больше их наклон. Так, в ряд блок-сополимера на основе ПАСО (М=13 500) максимальное снижение Тпл ПЭО-блока при уменьшении его количества составляет ~12 К, в то время как в ряду блок-сополимеров на основе ПАСО (М=1600) это снижение достигает ~20 К.

Как известно [8], понижение температуры плавления кристаллизующегося компонента в бинарной полимер-полимерной системе обусловлено, по меньшей мере, двумя факторами: наличием второго (способного к растворению) компонента и изменением размеров кристаллитов. При анализе понижения Тал необходимо, естественно, учитывать и собственную зависимость Гпл кристаллизующегося компонента от ММ. На рис. 5 приведена наглядная зависимость Гпл от молекулярной массы ПЭО-блока для трех рядов блок-сополимеров. Здесь же для сравнения представлены Гдл чистого ПЭО различной ММ [9]. Как следует из рисунка, Тпл ПЭО-блока одной и той же ММ имеет различные значения для разных рядов блок-сополимеров, что свидетельствует о зависимости Т„„ ПЭО-блока не только от его ММ, но и от содержания в системе. С другой стороны, как это было показано для блок-сополимеров ПА — ПЭО [5], содержание ПЭО определяет морфологию блок-сополимеров. С момента начала аморфного микрофазового разделения с увеличением количества ПЭО размеры дисперсной фазы (обогащенной ПЭО), из которой происходит его кристаллизация, увеличиваются. При дальнейшем увеличении содержания кристаллического ПЭО он становится матрицей, а фазой являются аморфные области, обогащенные ПАСО. Улучшение условий кристаллизации ПЭО по мере увеличения его количества в блок-сополимерах приводит к увеличению размеров кристаллитов и, следовательно, их Гпл. Заметные различия в значениях Тпл в разных рядах блок-сополимеров при малых концентрациях ПЭО сглаживаются в области больших содержаний, и экстраполяция этих зависимостей на 100% -ное содержание ПЭО приводит к температуре плавления чистого ПЭО большой ММ (343 К) [10]. Соотношение термодинамического и морфологического факторов, оказывающих влияние на понижение Тпл блок-сополимеров ПАСО — ПЭО, является предметом проводимых в настоящее время исследований.

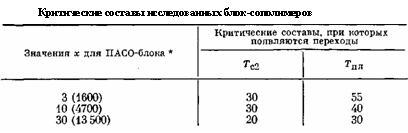

Критические составы начала выделения кристаллической фазы ПЭО для каждого ряда блок-сополимеров приведены в табл. 2. С увеличением молекулярной массы ПАСО-блока они сдвигаются в сторону меньшего содержания ПЭО.

Калориметрические данные хорошо согласуются с оптико-микроскопическими наблюдениями. Во всех рядах блок-сополимеров с момента начала кристаллизации ПЭО вместо однородного прозрачного поля появляется мелкозернистая структура (рис. -6, а), которая при увеличении содержания ПЭО трансформируется в хорошо выраженные сферолиты (рис. 6, г). Чем больше молекулярная масса ПАСО-блока, тем значительнее границы структурных превращений сдвинуты в область меньшего содержания ПЭО.

Влияние ПАСО на кристаллизацию ПЭО проявляется не только в наличии критических составов, начиная с которых происходит выделение кристаллической фазы, и в зависимости Тил (рис. 3), степени кристалличности а (рис. 4), а также скорости кристаллизации ПЭО от состава блок-сополимеров. На рис. 7 представлена зависимость скорости роста сферо-литов ПЭО от температуры кристаллизации для блок-сополимеров различного состава. Из рисунка видно, что с увеличением доли ПАСО скорость кристаллизации ПЭО резко уменьшается. Следует отметить происходящие при этом изменения формы и размеров сферолитов. При высоком содержании ПЭО большое число растущих сферолитов не позволяет им достичь больших размеров и иметь правильную форму. Уменьшение количества ПЭО в блок-сополимерах снижает число зародышей и приводит к образованию сферолитов больших размеров более правильной формы.

Рис. 7. Зависимость скорости роста сферолитов ПЭО от температуры кристаллизации для блок-сополимеров на основе ПАСО (Л/=4700, ж=10), содержащих 75 (1), 80 (2)и 89% ПЭО (3)

Рис. 8. Типичные кривые растяжения блок-сополимеров, составы которых находятся в характерных областях диаграммы состояния (а) и зависимости разрывной прочности (сплошные линии) и удлинения блок-сополимеров (штриховые) от содержания ПЭО {б), а: 1 — область малых содержаний ПЭО; 2 — до начала кристаллизации ПЭО и при небольших степенях кристалличности (а<50%); 3 — а>50% ПЭО; б: х=Ъ (1),10 (2) и 30 (3)

При дальнейшем уменьшении содержания ПЭО они исчезают, и структура становится мелкозернистой, поэтому изучение кинетики кристаллизации блок-сополимеров такого состава может быть проведено по скорости валовой кристаллизации. Детальный анализ кинетики кристаллизации в этих блок-сополимерах является предметом отдельного рассмотрения.

С целью сопоставления механических свойств блок-сополимеров различного состава были сняты кривые одноосного растяжения образцов при комнатной температуре и установлена существенная зависимость механических свойств от содержания ПЭО и степени его кристалличности а. Аналогичная зависимость была получена и для блок-сополимеров ПА — ПЭО в работе [5]. На рис. 8, а приведены типичные кривые растяжения образцов, составы которых находятся в характерных областях диаграммы состояния. На рис. 8, б представлены зависимости разрывной прочности и удлинения в зависимости от состава для трех рядов блок-сополимеров. Сравнительное рассмотрение рис. 8 и рис. 4 показывает следующее. Блок-сополимеры с малым содержанием ПЭО характеризуются типичными кривыми растяжения аморфного полимера в стеклообразном состоянии (кривая 1). Блок-сополимеры с большим содержанием ПЭО имеют (кривая 1) кривую растяжения пластифицированного аморфного полимера (кривая 2), но степень кристалличности их не превышает 50%. При достижении степени кристалличности ПЭО более 50% наблюдается резкое снижение прочностных свойств образцов и их хрупкое разрушение (кривая 3). Следует отметить, что блок-сополимеры на основе ПАСО (М=1600) обладают худшими механическими свойствами и хрупко разрушаются уже при малых значениях а.

На основе полученного экспериментального материала можно составить картину фазового состояния блок-сополимеров ПАСО — ПЭО.

Область малых ММ (содержаний) ПЭО характеризуется образованием однофазных растворов вследствие взаимной растворимости блоков, о чем свидетельствует единственная температура стеклования Гс1, морфологи ческие наблюдения и механические свойства. Резкое снижение Тс1 в каждом ряду блок-сополимеров объясняется увеличением пластифицирующей способности ПЭО при увеличении его содержания в системе [11].

Предел совместимости блоков определяется соотношением ММ [11], поэтому в разных рядах блок-сополимеров начало аморфного микрофазового разделения наблюдается при различных составах. При этом Тс1 перестает уменьшаться и появляется еще одна температура стеклования Тс2. Значения Tci и Тс2 свидетельствуют о том, что характеризуемые ими аморфные микрофазы представляют собой соответственно раствор ПЭО в ПАСО и раствор ПАСО в ПЭО.

Дальнейшее увеличение молекулярной массы ПЭО в каждом ряду блок-сополимеров сопровождается выделением кристаллической фазы ПЭО, в результате чего система становится трехфазной (две аморфные и одна кристаллическая фаза ПЭО). По мере увеличения степени кристалличности ПЭО состав аморфных фаз в каждом ряду блок-сополимеров непрерывно меняется. Аморфная фаза, в которой преобладает ПАСО, все больше им обогащается, а содержание ПАСО во второй аморфной фазе уменьшается. При этом Тс1 и Гс2 стремятся к значениям Т0 чистого ПАСО и ПЭО соответственно.

Таким образом, характер фазового разделения в исследованных блок-сополимерах ПАСО — ПЭО качественно подобен фазовому разделению в блок-сополимерах ПА — ПЭО, а имеющиеся некоторые количественные отличия обусловлены различной химической природой жесткого блока.


Литература

1.  Ношей А., Мак-Грат Дж. Блок-сополимеры. М.: Мир, 1980.

2.  Менсон Дж., Сперлинг Л. Полимерные смеси и композиты. М.: Химия, 1979.

3.  Калашникова В.Г. Особенности структурообразования в кристаллизующихся блок-сополимерах. Научно-технические прогнозы в области полимеров. М.: НИИТЭХИМ, 1978.

4.  Годовский Ю. К., Валецкий П. М., Врауде Л.М., Левин Е.И., Шибанов Ю. Д., Виноградова С. В., Коршак В. В. Докл. АН СССР, 1979, т. 244, № 5, с. 1149.

5.  Годовский Ю. К., Врауде Л. М., Шибанов Ю.Д., Левин Е.И., Валецкий П. М., Виноградова С. В., Коршак В. В. Высокомолек. соед. А, 1979, т. 21, № 1, с. 127.

6.  Годовский Ю.К., Дубовик И.И., Папков В.С, Валецкий П.М., Долгоплоск С. В., Слонимский Г. Л., Виноградова С. В., Коршак В. В. Докл. АН СССР, 1977, т. 232, № 1, с. 105.

7.  Аксенов А.И., Аксенова Т. С, Семенкина Т.М., Перов С.И., Сторожук И. П., Коршак В.В. Рукопись деп. в ВИНИТИ. М., Деп. № 2290-81. Опубл. в РЖХим, 1981, 15, с. 396.

8.  Полимерные смеси/Под ред. Пола Д., Ньюмена С. М.: Мир, 1981, т. 1.

9.  Козлов П.В., Папков С. П. Физико-химические основы пластификации полимеров. М.: Химия, 1982.

10.  Годовский Ю.К., Слонимский Г.Л., Гарбар Н.М. Высокомолек. соед. А, 1973, т. 15, № 4, с. 813.

11.  Кулезнев В.Н. В кн: Многокомпонентные полимерные системы / Под ред. Голда Р. Ф.М.: Химия, 1974.


© 2011 Банк рефератов, дипломных и курсовых работ.
