Курсовая работа: Системы теплоснабжения станкостроительного завода от котельной

Курсовая работа: Системы теплоснабжения станкостроительного завода от котельной

Кафедра "Промышленная теплоэнергетика"

Курсовой проект по дисциплине:

"Источники и системы теплоснабжения предприятия"

"Системы теплоснабжения станкостроительного завода от котельной"

Руководитель:

доцент, к. т. н. Лагерева Э. А.

Выполнил:

студент гр. 05-ПТЭ Тимошенко О.С.

Брянск 2009


Разработана система теплоснабжения промышленного предприятия. Определена потребность предприятия в тепле, построены тепловые графики продолжительности тепловых нагрузок. Рассчитаны и построены графики изменения температур и расходов теплоносителя при регулировании тепловой нагрузки. Произведён гидравлический и тепловой расчёт тепловой сети (паропроводы и теплопроводы горячей воды). Определены потери тепла с утечками сетевой воды и через изоляцию теплопроводов. Составлена и рассчитана принципиальная тепловая схема источника теплоснабжения. Произведён выбор пароводяного подогревателя сетевой воды и выполнен его поверочный расчёт.


Содержание

Введение

1. Расчёт тепловых нагрузок промышленного предприятия

1.1 Расчет потребности в тепле цеха №8

1.1.1 Расчётные параметры воздуха

1.1.2 Теплопотери через стены, пол и перекрытие

1.1.3 Расход тепла на нагревание инфильтрующегося воздуха через ограждения помещений

1.1.4 Расчёт тепловыделений в цехе

1.1.5 Определение расчётного расхода тепла на отопление

1.2 Расчёт расхода тепла на отопление всего предприятия

1.2.1 Расчёт расходов тепла на отопление других цехов

1.2.2 Расчёт годового расхода тепла на отопление всего предприятия

1.3 Расчёт расходов тепла на вентиляцию

1.3.1 Определение расчётного расхода тепла на вентиляцию для цеха №9

1.3.2 Определение расчётного расхода тепла на вентиляцию для всего предприятия

1.4 Расчёт расходов тепла на технологические нужды предприятия

1.5 Расчёт расходов тепла на горячее водоснабжение

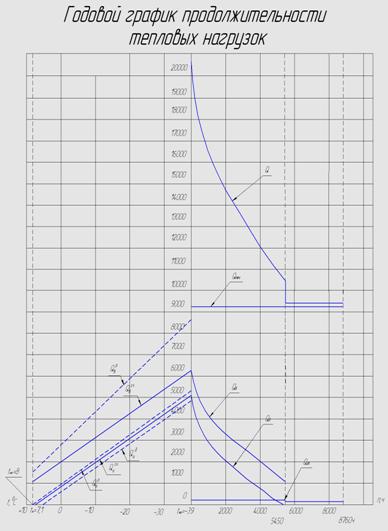

1.6 Суммарный график теплопотребления

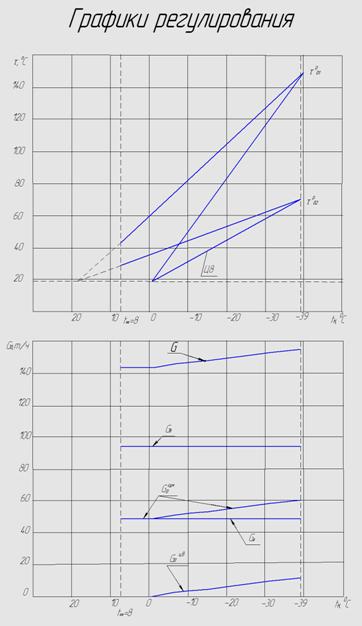

2. Регулирование тепловых нагрузок

3. Гидравлический расчёт

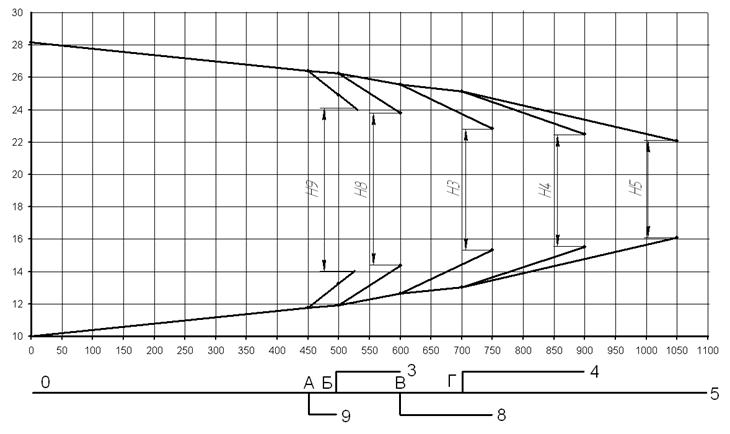

3.1 Гидравлический расчёт водяной тепловой сети

3.2 Гидравлический расчёт паровой сети

4. Тепловой расчёт тепловых сетей промпредприятия

4.1 Расчёт потерь тепла с утечками

4.2 Расчёт толщины изоляции при надземной прокладке трубопроводов

4.3 Расчёт потерь тепла через теплоизоляционную конструкцию

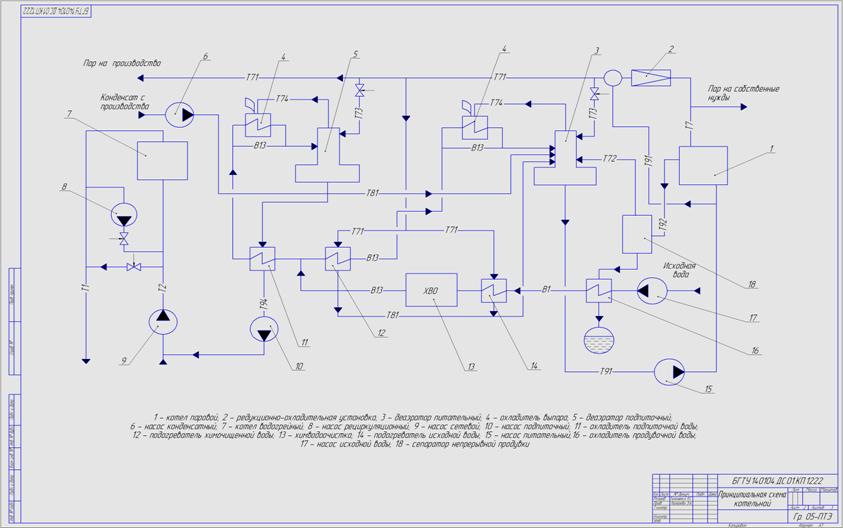

5. Расчёт тепловой схемы котельной с паровыми и водогрейными котлами

5.1 Исходные данные

5.2 Расчёт водогрейной части котельной

5.2 Расчёт паровой части котельной

5.3 Расчёт водоводяного подогревателя

Заключение

Список используемой литературы

Приложение.


Введение

Источником тепла для станкостроительного завода является котельная. Центральные котельные по назначению подразделяются на: производственные, производственно – отопительные, отопительные. В данном случае котельная – производственно – отопительная, она служит для технологического теплоснабжения и для обеспечения теплом систем отопления, вентиляции, горячего водоснабжения промышленных, общественных и жилых зданий.

При проектировании систем теплоснабжения промышленных предприятий одним из наиболее ответственных является этап расчета их тепловых нагрузок.

Расход тепла предприятиями всех отраслей промышленности характеризуется большой неравномерностью. По характеру протекания во времени тепловые нагрузки любо предприятия разделяются на две группы: сезонные и круглогодовые.

Системы теплоснабжения включают в себя три основных звена – источники тепла, теплопроводы и тепловые потребители. Потребность в тепле у теплоиспользующих потребителей не является постоянной и меняется как в зависимости от метеорологических условий, так и от ряда других факторов. Изменение количества теплоты подаваемой потребителям в соответствии с графиками их теплопотребления и называется регулированием отпуска теплоты. Регулирование призвано поддерживать соответствие количества тепла, отпускаемого от источника теплоснабжения, изменяющимся потребностям в тепле тепловых потребителей.

Регулирование повышает качество теплоснабжения, сокращает перерасход тепловой энергии и топлива.

При централизованном теплоснабжении от мощных источников тепла протяженность тепловых сетей может достигать десятков километров, а их системы существенно усложняются. Поэтому вопросами правильного и рационального проектирования и эксплуатации тепловых сетей должно уделяться серьезное внимание, т.к. от этого во многом зависит надежность и экономичность работы всей системы централизованного теплоснабжения.

Одним из важнейших разделов проектирования и эксплуатации тепловых сетей является их гидравлический расчет.

Тепловые сети включают в себя теплопроводы, то есть соединенные сваркой стальные трубы, тепловую изоляцию, запорную и регулирующую арматуру, компенсаторы тепловых удлинений, дренажные и воздухоспускные устройства, камеры обслуживания и строительные конструкции.

В настоящее время тепловые сети выполняются, как правило, двухтрубными, состоящими из прямого и обратного трубопроводов для водяных сетей и паропровода с конденсатопроводом для паровых сетей.

Одним из способов повышения эффективности работы системы теплоснабжения промышленного предприятия является снижение потерь тепла при транспортировке теплоносителя к потребителям. В современных условиях эксплуатации потери тепла в сетях составляют до 5…25% годового отпуска тепла. При правильном проектировании и надлежащей эксплуатации тепловых сетей они могут быть снижены до 5…8% годового отпуска тепла. В связи с этим существенно возрастает роль тепловой изоляции сетевых трубопроводов как фактора, способствующего экономии топлива, а также обеспечивающего необходимый температурный режим в изолируемых тепловых системах. Тепловая изоляция может полностью отвечать своему назначению только при условии правильного ее выбора и расчета.


1. Расчёт тепловых нагрузок промышленного предприятия



1.1 Расчет потребности в тепле цеха №8



1.1.1 Расчётные параметры воздуха

Теплопотребление систем отопления и вентиляции определяется параметрами воздуха внутри и снаружи производственного помещения. По таблице 2 [1] определяем расчётную температуру воздуха в рабочей зоне , а по таблице 3 [1] расчётные параметры наружного воздуха: температура , скорость ветра .

Поскольку высота цеха больше 4 м, определяем температуру воздуха в верхней зоне цеха и среднюю для помещения, приняв коэффициент нарастания температуры по высоте помещения .

;

.



1.1.2 Теплопотери через стены, пол и перекрытие

1. Расчёт теплопотерь через продольную стену, ориентированную на ВЗ.

Коэффициент теплоотдачи от воздуха помещения к внутренней поверхности стены [1, табл. 5]

.

Коэффициент от наружной поверхности стены в окружающий воздух [1, табл. 6]


.

Коэффициент теплопроводности кирпича и штукатурки

;  Вт/мК[1, табл. 10].

Коэффициент, зависящий от положения наружной поверхности стены по отношению к наружному воздуху

[1, табл. 4].

2. Площадь ограждения

.

3. Сопротивление теплопередаче

.

4. Основные теплопотери через стену

.

5. Дополнительные теплопотери в процентах от основных

- на ориентацию ограждения по сторонам света 10% [1,Рис. 3];

- на скорость ветра 10% (т.к. считаем, что ограждение является незащищённым от ветра).

6. Расчетные теплопотери через продольную стену

, где


 -коэффициент учёта добавочных потерь.

Исходные данные для расчёта теплопотерь через другие наружные ограждения цеха приведены в табл. 1, а результаты расчёта в табл. 2.

7. Расчётные теплопотери арматурного цеха определяются суммированием потерь тела через все наружные ограждения .

Таблица 1 Исходные данные для расчёта теплопотерь через наружные ограждения цеха №3

Наружное ограждение Данные об ограждении Коэффициенты

Перепад температур (tвр-tно)°С



Площадь Fj,м2

Толщина δci, м2

Ориентация по сторонам света

nj

αвj,

Вт/м2К

αнj,

Вт/м2К

λсj,

Вт/мК

Продольная стена 624 0,52(0,025) С 1 8,7 23 0,87(0,93) 57



То же 624 0,52(0,025) Ю 1 8,7 23 0,87(0,93) 57



Торцевая стена 380 0,52(0,025) З 1 8,7 23 0,87(0,93) 57



То же 380 0,52(0,025) В 1 8,7 23 0,87(0,93) 57



Перекрытие 3952 0,35 - 1 8,7 23 2,04 59



Пол 3952 0,3 - 0,9 8,7 23 0,85 56



Остекление 416 - С 1 - - - 57



То же 416 - Ю 1 - - - 57



Таблица 2 Результаты расчёта теплопотерь через наружные ограждения цеха №3

Наружное ограждение

Сопротивление теплопередаче, Roj,м2К/Вт

Основные теплопотери QТПj,кВт

Добавочные теплопотери к основным теплопотерям, % Коэффициент учёта добавочных потерь β

Расчётные теплопотери QТПjр,кВт



на ориентацию по сторонам света на скорость ветра
Продольная стена 0,78 38 10 10 1,2 45,6



То же 0,78 38 0 10 1,1 41,8



Торцевая стена 0,78 27,7 5 10 1,15 31,85



То же 0,78 27,7 10 10 1,2 33,24



Перекрытие 0,36 647,6 1 647,6



Пол 0,52 383 1 383



Остекление 0,31 76,4 10 10 1,2 91,68



То же 0,31 76,4 0 10 1,1 84,04



Всего:

QТП=1358,81кВт





1.1.3 Расход тепла на нагревание инфильтрующегося воздуха через ограждения помещений

Для промышленных зданий значительную величину составляют теплопотери инфильтрацией.

Коэффициент инфильтрации:

- постоянная инфильтрации. Зависит от типа здания, его конструкции и ориентации по отношению к розе ветров.

Принимаем =0,04с/м.

g- ускорение свободного падения;

Н-высота цеха.

Расход тепла на нагрев инфильтрующегося воздуха:

Суммарные теплопотери:


1.1.4 Расчёт тепловыделений в цехе

1.  Тепловыделения от электродвигателей, установленных в помещении:

, где

-суммарная мощность электродвигателей

- коэффициент загрузки двигателей;

- коэффициент одновременности работы оборудования;

- коэффициент полезного действия двигателя;

Учитывая рекомендации [1], принимаем:

, ,

2.  Суммарные тепловыделения:

- тепловыделения от оборудования; теплопотери от людей не учитываем, т.к. объём воздуха приходящийся на одного человека >> .



1.1.5 Определение расчётного расхода тепла на отопление

Расчётный расход тепла на отопление арматурного цеха определяем из уравнения теплового баланса

.


1.2 Расчёт расхода тепла на отопление всего предприятия



1.2.1 Расчёт расходов тепла не отопление других цехов

1.  Расчетный расход тепла на отопление:

 ,где

q0 - удельный отопительная характеристика здания , Вт/м3К. Ее величина зависит от конструкции здания, его объема, вида производимых работ и др. Значение q0 приведены в [1, табл.13]. Для рассматриваемых цехов удельные отопительные характеристики приведены в табл. 3

Таблица 3

№ цеха

Удельная отопительная характеристика

3 0,38
4 0,47
5 0,44
8 0,27



V- объём цеха;

е- коэффициент учёта района строительства предприятия:

Для цеха №3:

;

Для цеха №4:


;

Для цеха №5:

;

Для цеха №8:

.

2.  Расчётный расход тепла на отопление всего предприятия:

.

1.2.2 Расчёт годового расхода тепла на отопление всего предприятия.

1. Суммарные тепловыделения для всего предприятия:

.

2. Суммарные теплопотери для всего предприятия определяем из уравнения теплового баланса:

.

3.  Температура начала-конца отопительного периода для рассматриваемого предприятия

.


4.  Средний расход тепла на отопление за отопительный период

,

 - средняя температура наружного воздуха за отопительный период [1, табл. 3].

5.  Вследствие работы предприятия с выходными днями, рассчитываем нагрузку дежурного отопления для средней и расчётной температур наружного воздуха

;

.

6.  Число рабочих часов за отопительный период:

;

Число нерабочих часов за тот же период:

;

z - коэффициент учёта рабочих смен в сутках;

 - коэффициент учёта рабочих дней в неделю.

7.  Годовой расход тепла на отопление всего предприятия составляет

.


8.  Определим координаты для построения графика скорректированной нагрузки

;



1.3 Расчёт расходов тепла на вентиляцию



1.3.1 Определение расчётного расхода тепла на вентиляцию для цеха №9

Вентиляция проектируется для обеспечения допустимых метеорологических условий и чистоты воздуха в помещении.

1.  Количество вентиляционного воздуха

, где

-объём помещения;

2.  Расчётный расход тепла на вентиляцию

,

- теплоёмкость воздуха.



1.3.2Определение расчётного расхода тепла на вентиляцию для всего предприятия

Для остальных цехов предприятия расчёт расхода тепла на вентиляцию проводим по удельной вентиляционной характеристике.

1.  Расчет расхода тепла на вентиляцию:




qв - удельная вентиляционная характеристика, Вт/м2К .Ее значения зависит от назначения зданий и приведены в [1, табл.20]. Для рассматриваемых цехов удельные вентиляционные характеристики приведены в табл. 4.

Таблица 4

№ цеха

Удельная вентиляционная характеристика

3 0,58
4 0,18
5 0,61
8 0,92

Для цеха №2:

;

Для цеха №5:

;

Для цеха №6:

;

Для цеха №9:

.


2.  Расчётный расход тепла на вентиляцию для всего предприятия

.

3.  Средняя за отопительный период нагрузка вентиляции

.

4.  Годовой расход тепла системами вентиляции

5.  Определим координаты для построения графика скорректированной вентиляционной нагрузки

;

.

1.4 Расчёт расходов тепла на технологические нужды предприятия

1. Определяем максимальный расход пара цехом №9 на технологию:

 , где

кн.м. = 0,8 - коэффициент несовпадения максимума потребления пара технологическими агрегатами цеха;

 - максимальный расход пара, потребляемый j-м технологическим агрегатом;

- число однотипных агрегатов с одинаковым паропотреблением;

n – число типов агрегатов;

;

2. Максимальный в течении года среднесусочный расход тепла на технологические нужды цеха :

кз.с. = 0,9 - коэффициент заполнения суточного графика теплопотребления на технологические нужды (равен 0,9…0,96 для предприятий первой группы, к которой и относится данное предприятие).

h0=2762,9,0 кДж/кг

- энтальпия насыщенного пара (определяется по [6] для заданного давления пара P=0,7МПа).

 кДж/кг

- энтальпия холодной воды (температура холодной воды принимается равной 5°С).

 кДж/кг

– энтальпия возвращаемого конденсата.


*  =0,65

- доля возвращаемого конденсата.

Для цеха №9:

;

Для цеха №3:

;

Для цеха №4:

;

Для цеха №5:

;

Для цеха №8:

.

3. Максимальный в течение года среднесуточный расход тепла на технологические нужды всего предприятия:

.

4. Среднегодовой расход тепла на технологические нужды всего предприятия

, где

-коэффициент заполнения суточного графика теплопотребления на технологические нужды ( равен 0,6…0,76 для предприятий 1-й группы).

5. Годовой расход тепла на технологические нужды всего предприятия

.

1.5 Расчёт расходов тепла на горячее водоснабжение

1.  Средний за неделю расход тепла на горячее водоснабжение цехов, оборудованных умывальниками:

, где

-норма потребления горячей воды температурой  на единицу потребления [1, табл.23];

- число потребителей, принимается равным числу работающих в смену ;

- расчётная длительность подачи тепла на горячее водоснабжение, принимается равной продолжительности смены и составляет 8ч;

.

Для цеха №9:


;

Для цеха №3:

;

Для цеха №4:

;

Для цеха №5:

;

Для цеха №8:

.

2. Средний за неделю расход тепла на горячее водоснабжение душевыми:

, где

-норма потребления горячей воды  на единицу потребления [1, табл. 23];

- число душевых сеток, где


- число рабочих в смену;

- расчетное число человек на одну душевую сетку (на стадии проектных работ принимается равным 10).

Для цеха №2:

;

Для цеха №3:

;

Для цеха №5:

;

Для цеха №6:

;

Для цеха №9:

.

3. Расчётный расход тепла на горячее водоснабжение по предприятию

.

4. В летний период теплопотребление на горячее водоснабжение уменьшается вследствие повышения температуры холодной водопроводной воды до 15°С и составляет:

.

5. Годовой расход тепла на горячее водоснабжение :

, где

y =5/7 - коэффициент, учитывающий долю выходных дней;

- длительность периода отопления;

Z =1- коэффициент, учитывающий число рабочих смен;

.

1.6 Суммарный график теплопотребления

Годовой расход тепла промышленного предприятия вычисляется суммированием годовых расходов тепла на отопление, вентиляцию, горячее водоснабжение и технологические нужды:

.

Распределение расхода тепла предприятием в течение года определяется по годовому графику продолжительности суммарной тепловой нагрузки (Рис. 2.). Пользуясь этим графиком, можно по заданной температуре наружного воздуха определить необходимый расход тепла.

Расходы тепла на отоплении, вентиляцию, горячее водоснабжение и технологические нагрузки для каждого цеха и всего предприятия в целом сведены в таблицу 5.

Таблица 5

цеха

Название цеха

QОР,КВт

QВР,КВт

QГВ,КВт

QТ,КВт

tнк,ºС

3 Кузнечно-прессовой 1047,4 1719 38,1 1703,7 7,2 (+8)
4 Сборочный 1594,5 656 29,7 3407,4 13(+8)
5 Гальванический 1352,8 2016 22,8 504,8 10(+8)
8 Литейный 1030,5 3775,6 37,5 757,2 0,4
9 Термический 578,8 621 27,2 2876 8,1(+8)
Σ 5604 8787,6 155,3 9267 8

Рис 2. Годовой график продолжительности суммарной тепловой нагрузки промышленного предприятия


2.  Регулирование тепловых нагрузок

Исходные данные:

1.  Тип системы отопления: воздушное отопление.

2.  Расчетная температура воды в падающей магистрали – ;

3.  Расчетная температура оды в обратной магистрали – ;

4.  Величина отношения тепловыделений к расчетной нагрузке отопления ψ;

5.  Расчетная температура наружного воздуха – ;

6.  Расчетная внутренняя температура – .

Пример расчета всех параметров для температуры наружного воздуха .

Для расчета температурных графиков в данном случае используется формулы центрального качественного регулирования, когда к тепловой сети подключены воздушные системы отопления без снижения температурного потенциала (непосредственно).



Здесь

;

;

.


На предприятии цеха №8 имеют большие тепловыделения. Для цехов с большими тепловыделениями относительная нагрузка определяется по зависимости:

Для цеха №8

;

Система отопления отключается при температуре наружного воздуха:

Для цеха №8

;

При чисто качественном регулировании нагрузки этих цехов температуры сетевой воды имели бы значения  и . Если организовать только центральное регулирование, будет иметь место так называемый "перетоп" помещений цеха №8.

Для снижения отопительной нагрузки в этих условиях следует ввести местное количественное регулирование – уменьшение расхода сетевой воды на этот цех по мере повышения наружной температуры вплоть до полного отключения подачи воды при , соответственно для цеха №8.


Закономерность снижения расхода для водяной системы отопления:

,

Для цеха №8

;

Температура обратной воды в местной отопительной системе  при этом определяется по формуле:

.

Для цеха №8

;

Примем минимальную температуру. при <расход корректируется по формуле:


Тогда

Для определения расхода сетевой воды определим расчетный расход на цеха №8 и остальные объекты предприятия:

;

Для цеха №8:

;

.

Для остальных объектов предприятия:

.

Расчетные температуры сетевой воды для вентиляционных калориферов берутся из отопительного графика при

, т.е. , ;

Определение температуры сетевой воды за вентиляционными калориферами  определяется по формуле:


Уравнение решается последовательным приближением по  т.о.,

Расчетный расход сетевой воды на вентиляцию:

.

Расход воды при данной температурах наружного воздуха:

.

Относительный расход воды в системе вентиляции

.

Расход сетевой воды на системы отопления при центральном качественном регулировании по отопительной нагрузке будет постоянным:

Максимальный суммарный расход сетевой воды:


Температура сетевой воды в обратной линии тепловой сети определяется как температура смеси:

Графики регулирования представлены на рис. 3.


3. Гидравлический расчёт



3.1 Гидравлический расчёт водяной тепловой сети

Исходными данными для расчета являются: схема тепловой сети, длины участков и расходы воды у потребителей. Эти данные приведены на рис. 4. Помимо задвижек и вентилей, указанных на схеме сети, на каждые 100 м трубопроводов сети в среднем установлено по одному сальниковому компенсатору и по сварному трехшовному колену.

Расходы воды у потребителей определяются тепловыми нагрузками потребителей, температурным графиком сети, схемой подключения потребителей к сети и способом регулирования.

Рис. 4. Схема водяной тепловой сети

Гидравлический расчет сети выполняется на максимальный расход сетевой воды.

Так, при параллельном подключении к водяной тепловой сети систем водяного отопления и вентиляции и центральном качественном регулировании по отопительной нагрузке, максимальный расход в сети, будет при температуре наружного воздуха, равной расчетной температуре для вентиляции tно (из графиков регулирования) и определяется как


.

Для цеха №2

;

Для цеха №3

;

Для цеха №5

;

Для цеха №6

;

Для цеха №9

.

Расчёт главной магистрали.

За направление главной магистрали выбираем направление О-5.

Участок Г-5:

Длинна участка Г-5 ; расход воды .

1)  Определение диаметра участка.

Предварительная оценка диаметра участка выполняется по формуле:

.

 - удельное падение давления на участке; предварительно принимаем на основе рекомендаций.

Ближайший стандартный внутренний диаметр .

2)  Действительное удельной падение давления определяется по формуле:

.

3)  Определение эквивалентной длины местных сопротивлений

где .

На участке имеются задвижка, вентиль, тройник, 3 компенсатора, 3 трёхшовных колена. Их коэффициенты местных сопротивлений имеют следующие значения:

4)  Падение давления на участке:


.

Результаты расчёта остальных участков магистрали сведены в таблицу 6.

Расчёт ответвлений.

Ответвление Г-4:

Длина ответвления Г-4 ; расход воды .

1)  Падение давления на ответвлении:

.

2)  Удельное падение давления

, где

 (предварительно оценивается).

3)  Диаметр ответвления:

Ближайший стандартный внутренний диаметр .

4)  Эквивалентная длина местных сопротивлений ответвления:


5)  Действительное удельной падение давления определяется по формуле:

.

6)  Уточнение падения давления на ответвлении:

.

Результаты расчёта остальных ответвлений сведены в таблицу 6.

Пьезометрический график представлен на рис. 5.


Участок Длина участка l, м Расход теплоносителя G, кг/с Результаты
предварительного расчёта окончательного расчёта

Rл,Па/м

d, м

dГОСТ, м

Rлд,Па/м

lэ, м

lп, м

ΔР, Па
Магистраль
ОА 450 42,93 80,000 0,216 0,259 30,32 116,8 566,8 17187,9
АБ 50 39,35 80,000 0,209 0,259 25,48 10,3 60,3 1537,1
БВ 100 25,01 80,000 0,176 0,184 61,95 12,9 112,9 6993,4
ВГ 100 16,76 80,000 0,151 0,175 36,20 12,4 112,4 4068,1
Г-5 350 10,05 80,000 0,124 0,125 76,14 41,6 391,6 29819,3
Ответвления
Г-4 200 6,71 112,96 0,099 0,100 109,53 42,0 242 26503,8
В-3 150 8,25 132,53 0,104 0,125 51,31 52,3 202,3 10379,1
Б-8 100 14,34 272,54 0,112 0,125 155,03 56,0 156,0 24188,2
А-9 50 3,58 565,57 0,057 0,70 202,81 23,1 73,1 14832,6

Таблица 6 Результаты гидравлического расчёта водяной сети промпредприятия


Рис. 5. Пьезометрический график


3.2 Гидравлический расчёт паровой сети

Пар поступает к потребителям в насыщенном состоянии. Параметры пара у абонентов , . От источника пар отпускается с параметрами , .

Расчет главной магистрали.

Расчет участка Г-5.

Длина участка Г-5 , расход пара на технологические нужды цехом 5 , расход пара для систем горячего водоснабжения. Расход пара на участке

.

1)  Определение средней плотности на участке.

Среднее давление на участке

.

Удельное падение давления на участке  принимаем в первом приближении как среднее для магистрали:

;

.

Средняя температура на участке


.

Средняя плотность на участке

.

2)  Определение диаметра участка

;

при  , рекомендуется для паропроводов.

;

.

.

Ближайший стандартный внутренний диаметр .

3)  Действительное удельное падение давления

.

4)  Определение эквивалентной длины местных сопротивлений.

На участке имеются задвижка, вентиль, тройник, 2 компенсатора, 2 трёхшовных колена.

Их коэффициенты местных сопротивлений имеют следующие значения:

.

5)  Падение давления на участке

6)  Давление в узловой точке

.

Результаты расчётов остальных участков магистрали сведены в таблицу 7.

Расчёт ответвлений.

Ответвление Г-4.

Длина участка Г-4 l=200 м; расход пара на технологические нужды цехом 5 , расход пара для систем горячего водоснабжения .Расход пара на участке .

1)  Падение давления на ответвлении

.

2)  Удельное падение давления


.

3)  Средние параметры на ответвлении

4)  Средняя плотность на участке кг/м3.

5)  Определение диаметра ответвления

; .

6)  Действительное удельное падение давления

.

7)  Определение эквивалентной длины местных сопротивлений

.

8)  Падение давления на участке

.

9)  Давление у абонента.


.

Как правило, лучше иметь некоторый экономический запас по давлению у потребителя, который всегда может быть сдросселирован. Остальные ответвления считаются аналогично, и приводится в таблице 7.


Участок Длина участка l, м Расход теплоносителя G, кг/с Результаты

Давление в конце участка Рк, Па

предварительного расчёта окончательного расчёта

Rл,Па/м

Рср,Па

t, ºС

p, кг/м3

d, м

dГОСТ, м

Rлд,Па/м

lэ, м

ΔР, Па
 Магистраль
ОА 450 3,672 86,32 852022,7 165,5 3,67 0,231 0,300 21,66 191,77 13903,8 761881,1
АБ 50 3,188 82,69 755208,8 160,5 3,33 0,225 0,250 46,84 11,00 2857,71 747977,3
БВ 100 2,743 84,69 760801,5 159,0 3,18 0,214 0,250 36,33 44,7 5257,5 745119,6
ВГ 100 1,154 94,72 749908,3 157,0 3,03 0,150 0,150 98,63 62,2 15999,5 739862,0
Г-5 350 0,290 63,49 716666,7 152,5 2,67 0,099 0,100 59,36 52,0 22862,4 723862,5
Ответвления
Г-4 200 1,589 79,54 719931 156,0 2,95 0,200 0,200 42,30 61,61 11070 728792,0
В-3 150 0,869 177,16 711931,2 154,5 2,81 0,125 0,125 154,93 29,60 2782,02 705379,1
Б-8 100 0,0445 300,79 722559,8 159,0 3,13 0,080 0,080 379,41 33,82 50774,7 708944,1
А-9 50 0,484 639,69 723988,6 160,5 3,33 0,080 0,080 427,78 21,62 30640,9 717336,4

Таблица 7 Результаты гидравлического расчёта паровой сети промпредприятия


4. Тепловой расчёт тепловых сетей промпредприятия



4.1 Расчёт потерь тепла с утечками

1)  Объем всей сети:

Определяем объём внутреннего трубопровода:

 , где

- удельный объем внутренних трубопроводов промпредприятия;

и  - расходы тепла на отопление и вентиляцию всех цехов завода (см. табл.5).

Определяем суммарный объём участков и ответвлений:

.

2)  Расход утечек:

.

3)  Потери от утечек:


,

где  - температура воды в подающей магистрали

 - температура воды в обратной магистрали

 - температура холодной воды .



4.2 Расчёт толщины изоляции при надземной прокладке трубопроводов

Рассмотрим участок Г – 5:

Длина участка Г-5 , средняя за отопительный период температура воды в подающей линии оС, в обратной линии оС. Глубина заложения труб м, канал уложен в грунт средней влажности, температура которого составляет . По [5, табл.1] определяем теплоизоляционный материал: Плиты из стеклянного штапельного волокна полужёсткие, технические марки ППТ – 75.

Определяется средняя температура теплоизоляционного слоя:

- подающего трубопровода

- обратного трубопровода

1.  Определяем теплопроводность теплоизоляционного материала:

- для подающего трубопровода:


- для обратного трубопровода:

.

По табл. 14 выбирается нормированная плотность теплового потока для подающего трубопровода , для обратного трубопровода - .

2.  Предварительно определяется наружный диаметр теплоизоляционного слоя:

- подающего трубопровода

- обратного трубопровода

3.  Тогда размеры канала составят:

- ширина

- высота


- эквивалентный диаметр

По табл. 12 выбирается коэффициент теплопроводности для маловлажного грунта

4.  Вычисляется термическое сопротивление теплоотдаче от воздуха внутри канала к внутренней стенке канала по формуле (18)

5.  Определяется термическое сопротивление грунта по формуле (19)

6.  Рассчитывается по формуле (22) температура воздуха в канале

.

7.  По формулам (23)-(24) определяются величины В:

- для подающего трубопровода

откуда

- для обратного трубопровода


откуда

8.  По формуле (4) определяется толщина теплоизоляционного слоя:

- для подающего трубопровода

- для обратного трубопровода

Согласно табл. 7 принимается толщина теплоизоляционного слоя для подающего трубопровода  для обратного трубопровода

4.3 Расчёт потерь тепла через теплоизоляционную конструкцию

Расчёт участка Г-5.

Длина участка l=350 м. Температура теплоносителя в начале участка в подающей линии , в обратной линии - ; расход теплоносителя G = 10,05 кг/с. Диаметр трубопроводов мм. Теплоизоляционный слой выполнен из Плиты из стеклянного штапельного волокна полужёсткие, технические марки ППТ – 75, толщина теплоизоляционного слоя подающего трубопровода  обратного - . Температура грунта на глубине залегания теплопровода . Коэффициент теплопроводности грунта

1.  Определяется средняя температура теплоизоляционного слоя для:

- подающего трубопровода

- обратного трубопровода

2.  Рассчитывается по формуле (16) коэффициент теплопроводности теплоизоляционного материала:

- для подающего трубопровода

- для обратного трубопровода

3.  Вычисляются диаметры теплоизоляционной конструкции:

- подающего трубопровода

- обратного трубопровода

По табл. 12 для заданного диаметра трубопроводов определяются минимальные расстояния в свету между строительными конструкциями и трубопроводами: а=80 мм; b=140 мм; с=50 мм; d=150 мм.

4.  Рассчитываются размеры поперечного сечения канала:

высота

ширина

По табл. 13 выбирается стандартный железобетонный короб с поперечным сечением  эквивалентный внутренний диаметр

5.  По формуле (11) определяется термическое сопротивление:

- подающего трубопровода

-

обратного трубопровода

6.  По формуле (18) вычисляется сопротивление теплоотдаче от воздуха внутри канала к внутренней стенке канала

7.  Определяется термическое сопротивление грунта по формуле (19)


8.  Рассчитывается температура воздуха в канале по формуле (25)

9.  Вычисляются по формулам (27)-(28) удельные потери тепла:

- подающего трубопровода

- обратного трубопровода

10.  Суммарные потери тепла на расчетном участке тепловой сети

11.  Тепловые потери на участке подающей линии

*

12.  Температура теплоносителя в конце расчетного участка определяется по формуле (14):


13.  Тепловые потери на участке обратной линии

*  Температура теплоносителя в конце расчетного участка:

Расчет остальных участков производится аналогично. Результаты расчетов представлены в таблице 12.

Таким образом, суммарные потери через изоляцию


Таблица 12 Результаты теплового расчета тепловой сети при прокладке трубопроводов в непроходных каналах.

Участок Магистраль Ответвления
О-А А-Б Б-В В-Г Г-5 А-9 Б-2 В-7 Г-4
Длина участка l,м 450 50 100 100 350 50 100 150 200
Расход на участке G, кг/с 42,93 39,35 25,01 18,30 10,05 3,58 14,34 8,25 6,71
Эквивалентный диаметр dэ, мм 800 800 720 720 600 600 600 600 600
Термическое сопротивление подающего трубопровода R п, мК/Вт 0,835 0,836 1,098 1,098 1,455 1,705 1,454 1,454 1,682
Термическое сопротивление обратного трубопровода R о, мК/Вт 0,715 0,716 1,256 0,955 1,293 1,942 1,292 1,292 1,513
Термическое сопротивление канала R вк, мК/Вт 0,050 0,050 0,050 0,055 0,066 0,066 0,066 0,055 0,066
Термическое сопротивление грунта R гр, мК/Вт 0,267 0,267 0,267 0,281 0,306 0,306 0,306 0,281 0,306
Термическое сопротивление канала и грунта R к-гр, мК/Вт 0,317 0,317 0,317 0,337 0,372 0,372 0,372 0,337 0,372
Темпрература воздуха в канале t k, С 51,0 51,0 42,8 45,6 41,1 36,3 41,1 38,8 37,7
Удельные потери тепла через изоляцию прямого трубопровода q п, Вт/м 118,5 118,4 97,6 95,1 74,8 66,7 74,9 76,4 66,7
Удельные потери тепла через изоляцию обратного трубопровода q о, Вт/м 83,4 83,4 63,5 63,4 47,9 40,8 47,9 47,9 41,4
Суммарные удельные потери qи, Вт/м 201,9 201,8 161,1 158,5 122,7 107,5 122,7 124,3 108,1
Потери тепла через изоляцию трубопровода Q и, кВт 173,0 19,2 31,0 30,4 83,0 10,5 23,7 36,1 42,0
Потери тепла через изоляцию подающего трубопровода Q ип, кВт 64,0 7,1 11,7 11,4 31,4 4,0 9,0 13,8 16,0
Температура в конце участка τ к п 149,6 149,6 149,5 149,3 148,6 149,4 149,5 149,1 148,8
Потери тепла через изоляцию обратного трубопровода Q ио, кВт 109,0 12,1 19,3 19,0 51,5 6,5 14,7 22,4 26,0
Температура в конце участка τ к о 69,4 69,3 69,1 68,9 67,7 69,0 69,1 68,5 68,0

5. Расчёт тепловой схемы котельной с паровыми и водогрейными котлами



5.1 Исходные данные

Котельная предназначена для централизованного теплоснабжения промышленного комплекса, а именно систем отопления, вентиляции, горячего водоснабжения и пароснабжения промышленных предприятий.

Технологическим потребителям отпускается пар с параметрами:

p=0,8 МПа, t=175 оС в количестве Dт=14,76 т/ч

Расчетные нагрузки отопления и вентиляции

Qо=5604 кВт, Qв=8787,6кВт.

Нагрузка горячего водоснабжения

Qт=9264 кВт.

Температурный график отопительной тепловой сети – 150/70 оС.

Подогрев сырой воды перед химводоочисткой производится до 20 оС.

Деаэрация питательной и подпиточной воды осуществляется в атмосферных деаэраторах при температуре 104 оС, питательная вода имеет температуру 104 оС, подпиточная – 70 оС.

Величина непрерывной продувки котлов pпр=4% паропроизводительности котельной.

Коэффициент возврата конденсата от технологических потребителей φ=65%, его температура tвк=85 оС.

Котельная работает на мазуте. Возврат конденсата греющего пара с мазутного хозяйства φм.х.=80%, его температура tвкм.х.=60 оС.

Расчет выполнен для максимально-зимнего периода.



5.2  Расчёт водогрейной части котельной.

1.  1.Общая тепловая нагрузка водогрейной части котельной по внешним потребителям.

Утечки в тепловых сетях  принимаются равными 0,75% от объема воды в трубопроводах теплосетей:

где  - объем воды в трубопроводах теплосетей , м3.

,- объемы воды в наружных теплосетях и внутренних трубопроводах, рассчитывается по фактической протяженности подающего и обратного водоводов и их диаметрам.

,

где - длина i-го участка трубопровода, км;

- удельная емкость i-го участка трубопровода в зависимости от внутреннего диаметра, м3 /км.

,


где - расчетная тепловая нагрузка отопления-вентиляции, МВт;

- удельный объём внутренних трубопроводов, м3/МВт.

Для промышленных предприятий  м3/МВт, тогда объем воды в наружных теплосетях:

.

Объем воды во внутренних трубопроводах

.

Объем воды в трубопроводах теплосетей

Утечки в тепловых сетях составят:

Потери тепла с утечкой сетевой воды:

,

где - утечки в тепловых сетях, кг/с;

 - теплоемкость воды, кДж/(кг К);

, - температура сетевой воды в подающей и обратной линиях сети;

- температура исходной воды,  = 5°С.

Тогда потери тепла с утечками:

2.  Расход сетевой воды на максимально зимнем режиме.

3.  Расход подпиточной воды.

4.  Расход воды на рециркуляцию определяется из условия обеспечения на выходе из котла t1к=70оС. На максимально зимнем режиме τ1=150 оС=t11к, следовательно, Gрец=0.

5.  Расход сетевой воды, поступающей в котел из обратной линии сети.

6.  Расход воды через котел.

7.  Проверка расхода сетевой воды на выходе из котельной.


8.  Тепловая производительность водогрейных котлов.

Данная производительность можно обеспечить четырьмя водогрейными котлами КВ-ГМ4,65 теплопроизводительность 4,65 МВт номинальный расход воды Gном=49,5 т/ч

10.Проверка расхода воды через котел.

-

для данного типа котлов, следовательно для обеспечения номинального расхода воды через котлы следует увеличить расход по линии рециркуляции на величину

11.Температура воды на входе в котел.


5.2 Расчёт паровой части котельной

Предварительная оценка суммарной производительности паровых котлов с учетом расхода пара на собственные нужды (деаэраторы, подогреватели) и мазутное хозяйство, а также потерь внутри котельной.

, здесь b=0,22; c=0,18; φ=0,65

Уточнение расхода пара на мазутное хозяйство котельной (паровые и водогрейные котлы)

- расход пара на разогрев мазута для паровых котлов; здесь  - удельный расход пара на разогрев мазута на 1 тонну вырабатываемого пара.

- расход пара на разогрев мазута для водогрейных котлов; здесь  - удельный расход пара на разогрев мазута на 1 Гкал. отпущенного тепла


Уточненная оценка паропроизводительности котельной с учетом 3% потерь внутри котельной.

Расчет узла непрерывной продувки.

количество воды, удаляемое из котла с продувкой

Количество пара образующегося в сепараторе непрерывной продувки.

здесь h’пр. – энтальпия продувочной воды на входе в расширитель – сепаратор (в барабане котла)

h’’пр. – энтальпия продувочной воды на выходе из расширителя

Количество продувочной воды, выходящей из расширителя.

Расход химочищенной воды, восполняющей потери теплоносителей


Потери конденсата.



Расход сырой воды.

Температура сырой воды после охладителя продувки.

Расход пара на пароводяной подогреватель сырой воды

Температура химочищенной воды, поступающей в деаэратор подпиточной воды (после охладителя подпитки)

Принимаем как 10% от Gподп


Расход пара на деаэратор подпиточной воды

С учетом количества пара, идущего на подогрев воды, фактический расход химочищенной воды, поступающей в подпиточный деаэратор.

уточняем

Расход пара на пароводяной подогреватель химочищенной воды.

 здесь

- расход химочищенной воды, поступающей в деаэратор.

Суммарное количество воды и пара, поступающих в деаэратор питательной воды, за исключением греющего пара:


Средняя температура поступивших потоков:

Расход пара на деаэратор питательной воды:

Суммарный расход пара на собственные нужды котельной:

Паропроизводительность котельной с учетом внутренних потерь:

Проверка расчета:

Проведенный расчет показывает, что данная котельная может быть укомплектована тремя паровыми котлами ДЕ-6,5-14 и четырьмя водогрейными КВ-ГМ 4,65.



5.3 Расчёт водоводяного подогревателя

К расчету принимаем водоводяной охладитель подпиточной воды в котельной и производим его поверочной расчет. Исходными данными к расчету являются: - температуры нагреваемой химически очищенной воды на входе и выходе:

ее расход

- температуры охлаждения подпиточной воды на входе и выходе:

 ее расход .

1.Тепловая мощность теплообменника:

.

2.Средний по поверхности температурный напор:

-средняя температура подпиточной воды, которая движется в межтрубном пространстве;


- средняя температура химически очищенной воды, которая движется в трубах.

3.Необходимая поверхность теплообмена при ориентировочно принимаемом значении коэффициента теплопередачи =1500 Вт/(м2∙К):

4. Площадь сечения трубок при принятой скорости в трубках wтр=1,5м/с:

,

Где -плотность воды при температуре .

5. Площадь сечения межтрубного пространства при принятой скорости wм.тр =0,5м/с:

, где

-плотность воды при температуре .

Теперь делаем выбор теплообменника. Ближайшим подходящим будет водяной подогреватель типоразмера ОСТ 34-588-68-04, имеющий следующие параметры:

- поверхность теплообмена – F=1,31 м2;

- диаметр корпуса – Dн/Dвн=76/69 мм/мм;

- диаметр трубок - dн/dвн=16/14 мм/мм;

- число трубок в одной секции – n =7 шт;

- площадь сечения трубок – Fтр =0,00108 м2;

- площадь сечения межтрубного пространства – Fм.тр=0,00233 м2;

- эквивалентный диаметр межтрубного пространства – dэкв=16,4 мм.

Поверочный расчет теплообменника:

1.Скорость водя в трубках и между трубками:

;

.

2. Коэффициент теплоотдачи:

где

 - приведены в таблице 4.1 [5, c.76];

- при - трубках;

- при  - в межтрубном пространстве;

;

3. Расчетный коэффициент теплопередачи:

,где


- средний коэффициент теплопроводности латуни.

4.Температурный напор в противоточной схеме:

.

5.Необходимая расчетная поверхность теплообмена:

6.Выбранный теплообменник имеет запас поверхности:

,

что является приемлемым результатом, поскольку не превышает допустимых 15-20% запаса поверхности.


Заключение

Годовой расход тепла станкостроительным заводом составил 304625,1 ГДж/год. Для покрытия тепловых нагрузок отопления, вентиляции, горячего водоснабжения и технологических нагрузок спроектирована котельная. Котельная укомплектована тремя паровыми котлами ДЕ-6,5-14 и четырьмя водогрейными КВ-ГМ 4,65.

Выбран водоводяной подогреватель. Поверочный расчёт теплообменника показал, что он подходит для данных условий эксплуатации.

Рассмотрен вопрос регулирования тепловых нагрузок, что обеспечивает комфортные условия работы персонала предприятия, сокращает перерасход тепловой энергии и топлива. Производится качественное централизованное регулирование. Для цеха №8 (цех с большими тепловыделениями) осуществляется местное количественное подрегулирование.

Проведенный гидравлический расчет позволил выбрать необходимые для рассчитанных расходов теплоносителей диаметры труб магистральных трубопроводов и ответвлений. Тепловой расчет сетей позволил определить потери тепла через теплоизоляционные конструкции.


Список используемой литературы

1.  Расчет тепловых нагрузок промышленного предприятия: Методические указания к курсовому и дипломному проектированию для студентов дневной формы обучения специальности 100700- "Промышленная теплоэнергетика"

2.  Регулирование централизованного теплоснабжения промпредприятия: Методические указания к курсовому и дипломному проектированию для студентов дневной формы обучения специальности 100700- "Промышленная теплоэнергетика"

3.  Гидравлический расчет тепловых сетей: Методические указания к курсовому и дипломному проектированию для студентов дневной формы обучения специальности 100700- "Промышленная теплоэнергетика"

4.  Тепловой расчет тепловых сетей промпредприятия: Методические указания к курсовому и дипломному проектированию для студентов дневной формы обучения специальности 100700- "Промышленная теплоэнергетика"

5.  Тепловые схемы центральной котельной, их расчет и выбор оборудования: Методические указания к курсовому и дипломному проектированию для студентов дневной формы обучения специальности 100700- "Промышленная теплоэнергетика".

6.  Соколов Е. Я. Теплофикация и тепловые сети: Учебник для вузов. – 7-е изд., стереот. – М.: Издательство МЭИ, 2001. – 472 с.: ил


Приложение


© 2011 Банк рефератов, дипломных и курсовых работ.
