Курсовая работа: Разработка системы управления аппарата по розливу воды в стаканчики

Курсовая работа: Разработка системы управления аппарата по розливу воды в стаканчики

Реферат

Курсовой проект содержит 35 страниц, 10 рисунков, 7 таблиц, 49 литературных источников.

ПЛАТФОРМА, ШАГОВЫЙ МОТОР, СТАКАНЧИК, НАСОС, СХЕМОТЕХНИКА, МИКРОКОНТРОЛЛЕР

Объект работы: Аппарат по розливу воды в стаканчики

Цель работы: Разработка системы управления аппарата по розливу воды в стаканчики

В данной курсовой работе проводится описание поэтапной разработки аппарата по розливу воды в стаканчики. Работа включает в себя разработку структурной схемы системы, выбор элементной базы, с описанием отдельных элементов системы, в том числе микроконтроллера. На основе выбранных элементов происходит построение функциональной схемы системы. Проводится разработка алгоритма работы системы и программного кода. В результате получили систему управления аппарата по розливу воды в стаканчики.


Содержание

Введение

1. Анализ задачи

1.1 Принцип работы

1.2 Платформа

1.3 Проверка уровня воды в баке

1.4 Наполнение стаканчика водой

1.5 Условия работы

2. Выбор и обоснование элементной базы

2.1 Электромотор

2.2 Водяной насос

2.3 Электромагнитное реле

2.4 Микроконтроллер

3. Разработка функциональной схемы

3.1 Источник питания

3.2 Микроконтроллер

3.3 Тактовый генератор

3.4 Проверка уровня воды

3.5 Индикатор уровня воды

3.6 Схема управления шаговым двигателем

3.7 Схема управления насосом

4. Алгоритм работы

4.1 Описание блок схемы

4.2 Описание хода разработки программного обеспечения

Заключение

Список использованных источников

Приложения


Введение

Курсовой проект по курсу «Микропроцессорные средства» ставит задачей познакомить с азами проектирования устройств, с применением микроконтроллера и написания для него программного обеспечения.

В этой пояснительной записке приводится описание процесса конструирования аппарата по розливу воды в стаканчики. Данный аппарат содержит микроконтроллер с программой, мотор для закачки воды, установка для подачи стаканчиков.

Проведено описание работы, которая была проведена в ходе конструирования, электронная схема аппарата, в которой показано взаимодействие с остальными исполнительными устройствами, описан ход конструирования схемы.

Написание программного обеспечения является одной из основных частей проекта. Приводится блок-схема алгоритма программы, описан ход написания.

К записке прилагаются плакаты с изображением электронной схемы и с блок-схемой алгоритма микропрограммы.


1. Анализ задачи

Проведем анализ поставленной задачи.[1-7] Данный аппарат состоит из множества частей, помимо системы управления на электронной плате, устройство имеет движущийся поднос с шестью стаканчиками, электромотор, приводящий его в движение, закрытый бак для воды на 2 литра, трубки для налива воды, насос, с помощью которого качается вода; запускать аппарат будем кнопкой «ПУСК». Примерная схема аппарата приведена на рисунке 1.1.

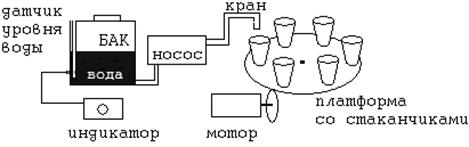

Рисунок 1.1 – Схема аппарата по розливу воды в стаканчики

1.1  Принцип работы

Пользователь устанавливает на поднос пустые стаканчики, включает аппарат, при этом начинает светить красный индикатор. Включает питание насоса. И для запуска аппарата нажимает на кнопку «ПУСК». Если уровень воды недостаточен, начнет мигать зеленый индикатор и необходимо долить воды в бак. Если воды достаточно, платформа начнёт движение и передвинет стаканчик под кран; далее аппарат наполнит стаканчик водой и после некоторой паузы передвинет платформу, чтобы наполнить следующий стаканчик и так далее, пока все они не будут заполнены. После окончания работы пользователь выключает аппарат.


1.2 Платформа

Необходимо заметить, что стаканчики стоят на подвижном подносе. Если резко начать вращение подноса, то пустые стаканчики вероятнее всего опрокинутся. Очевидно, что для стаканчика уже наполненного водой коэффициент трения о поднос будет выше, так как его масса будет больше. Поэтому при расчете скорости вращения подноса будем опираться на массу пустого стаканчика. Поднос будет вращаться с некоторой скоростью, заданной эмпирическим путём с помощью электродвигателя, установленного в нижней части подноса.

При плавном ускорении и плавном замедлении стаканчики сохранят устойчивость на подносе, и будут двигаться до целевого положения за меньшее время. Для достижения такого движения воспользуемся шаговым мотором. Будем постепенно раскручивать ротор шагового мотора под управлением программы, чтобы с помощью него повернуть платформу на необходимый угол.

Будем считать, что первый стаканчик уже находится под краном, и при повороте на угол 30° под краном будет стоять второй стаканчик, это позволит избежать ошибки «начального положения».

Когда стаканчики установлены под краном, наливается необходимое количество воды, при этом сначала проверяется, есть ли вода в баке.

1.3 Проверка уровня воды в баке

Чтобы проверить уровень воды в баке воспользуемся оптическим датчиком. Минимальный уровень, соответствует объёму воды необходимого для одного стаканчика (200 мл). Максимальный объём воды ограничен только ёмкостью бака (2 л).

Уровень воды проверяется с помощью светодиода и фотодиода, который установлен на трубке на уровне минимального объёма воды. Трубка присоединена к баку. В этой трубке находиться легкий поплавок, когда уровень воды мал, он перекрывает фотодиод и тем самым информирует о недостаточном объёме воды. Поплавок сделан так, чтобы перекрывать фотодиод даже когда в баке вода отсутствует.

Если уровень воды не достаточен, то необходимо проинформировать пользователя об этом факте. Будем делать это с помощью диода, который будет светить, когда вода есть, и мигать когда воды – нет.

Бак и стаканчики изготовлены из пищевой пластмассы, бак закрытый и герметичный.

1.3 Наполнение стаканчика водой

Вода льётся из тонкого шланга присоединённого через насос к баку с водой. Когда стаканчик под краном, насос начинает качать воду некоторое время (установленное эмпирическим путём), чтобы в стаканчике оказалось необходимое количество воды (200 мл). Насос подключается отдельно, имеет свое питание и включается помощью низковольтного реле.

1.4 Условия работы

Условия роботы будут нормальными, то есть аппарат работает в среде с комнатной температуры, нормальным давлением и влажностью. Установлен аппарат на горизонтальной поверхности на нулевом уровне моря. Работает от бытовой электрической сети 220 В.


2. Выбор и обоснование элементной базы

При осуществлении конструирования аппарата, выделим основные компоненты, необходимые для реализации задачи:

а)  электромотор, для вращения подноса со стаканчиками;

б)  водяной насос, с помощью которого нальём воды;

в)  электромагнитное реле;

г)  микроконтроллер, который будет управлять работой аппарата.

Замечание

При поиске элементов, использовалась глобальная сеть Internet. К сожалению, большинство сайтов предлагают данные товары китайского и тайваньского производства. Наиболее популярные сайты:

а)  http://chinasuppliers.alibaba.com

б)  http://www.made-in-china.com

2.1 Электромотор

Воспользуемся шаговым мотором.[8-17] Они позволяют на заданном шаге вращать ротор в нужное положение, благодаря подаче сигнала на ту или иную катушку возбуждения.

В зависимости от угла, который мы хотим получить необходимо, задать количество шагов.

Изучив характеристики шаговых моторов, предлагаемые как нашими производителями, так и зарубежными, я пришёл к выводу воспользоваться шаговым мотором российского производства НПФ «Электроприбор»[13]; рассмотрим серии FL20STH и FL28STH (рисунок 2.1).


Рисунок 2.1 – Вид шагового мотора серии FL20STH (справа), FL28STH (слева)

Таблица 2.1 – Технические характеристики моторов

Величина полного шага, град 1,8
Погрешность углового шага, град ±0,09
Погрешность сопротивления обмоток двигателя, % 10
Погрешность индуктивности обмоток двигателя, % 20
Максимальное радиальное биение вала двигателя, мм 0,02
Максимальное осевое биение вала двигателя, мм 0,08
Максимальная допустимая осевая нагрузка на валу, Н 10
Максимальная допустимая радиальная нагрузка на валу, Н 28

Температурный диапазон эксплуатации от минус 20oС до плюс 50oС



Таблица 2.2 – Технические характеристики моторов

Наименование Рабочий ток/ фаза Крутящий момент Момент инерции ротора Вес
А кг*см

г*cм2

кг
FL20STH30-0604A 0,6 0,18 0,2 0,06
FL28STH32-0956A 0,95 0,43 0,9 0,11
FL28STH45-0956A 0,95 0,75 1,2 0,14
FL28STH51-0956A 0,95 0,9 1,8 0,2
FL28STH51-0674A 0,67 1,2 1,8 0,2

Согласно приведенным техническим характеристикам (таблица 2.1 и таблица 2.2), воспользуемся мотором FL28STH32-0956A, который потребляет приемлемый ток, легок и достаточно дешев.


2.2 Водяной насос

Выберем, обычный небольшой водяной насос [8, 9, 12, 18, 19, 20], с помощью шлангов будем закачивать воду в стаканчики. Рассмотрим несколько моделей насосов.

Рисунок 2.2 – Вид насоса модели 2013

Таблица 2.3 – Технические характеристики насосов

Модель Выход (ватт)

Диаметр

выхода (мм)

Вольтаж

Макс.

способность (Л/мин)

Макс.

давление (M)

Габариты (L*W*H)(мм) Масса (кг)
1207 7/12 13 50Гц или 60Гц 100/120В 200/220В 8/10 0.9/1.0 75*62*95 0.85
2013 9/14 13 11/14 1.3/1.6 80*67*105 0.95
3025 14/20 24 15/18 1.8/2.2 85*70*135 1.40

Согласно техническим характеристикам насосов (таблица 2.3), будем брать насос модели 2013 14 Вт (см. рисунок 2.2), который подходит по габаритам и массе.

2.3  Электромагнитное реле

Рассмотрим некоторые виды электромагнитных реле [21] (таблица 2.4).


Таблица 2.4 – Электромагнитные реле

Модель

Rном. Ом

Ток Время

Uраб. B

Iср. mA

Iот. mA

tср. mC

tот. mC

РС4.524.203 30 108 18 11 7 5...7
РС4.524.214 36 95 15 11 7 5...7
РС4.524.374 45 75 12 8 2 5..7
РС4.524.315 45 80 11 6..8 2..4 4...8
РФ4.500.421 40 86 12 9 4 5..8
РС4.569.439 58 51 11 4 2 5..8
РС4.524.316 1 600 10 1 6..8 2..4 12...13
РС4.524.371 4 200 8 1 8 2 9..10
РС4.591.003 330 21 5 8 2 38..43
РС4.524.380 1 600 14 2 8 2 16..17
РС4.524.379 1 600 14 2 8 2 16..17
РС4.524.231 980 23 3 11 7 27...30
РС4.524.230 3 400 11 2 11 7 13...15
РС4.590.060 210 28 15 22 10 6
РС4.524.209 500 30 5 11 7 23..32
РС4.524.320 630 23 3 6..8 2..4 24..32
РС4.524.319 630 23 3 6..8 2..4 24..32

Так как нам требуется низковольтное электромагнитное реле, выберем модель РС4.524.315, время срабатывания и отпускания у которого вполне приемлемы.

2.4  Микроконтроллер

Существует очень много производителей микроконтроллеров [22-30]. Их продукция различается качеством, ценой, а также, самое главное, техническими характеристиками, такими как: производительность микроконтроллера, потребляемое напряжение и ток, количество выводов, таймеров, объём памяти и так далее.

Рассмотрим некоторых производителей, продукция, которых наиболее доступна на рынке [27, 29](таблица 2.5):

а)  Infineon Technologies

б)  Atmel

Таблица 2.5 – Микроконтроллеры

Device Flash (Kbytes) Mask ROM (Kbytes) EEPROM (Kbytes) RAM (Bytes) F.max (MHz) Vcc (V) I/O Pins 16-bit Timers Watchdog

Atmel

AT80C51RD2 1280 60 2.7-5.5 32 3 Yes
AT83C5103 12 512 16 2.7-5.5 19 2
AT83C51RB2 16 1280 60 2.7-5.5 32 3 Yes
AT83C51RC2 32 1280 60 2.7-5.5 32 3 Yes
AT83EB5114 4 256 24 3.0-3.6 11 2 Yes
AT87C5103 512 16 2.7-6.0 19 2
AT89C1051 1 64 24 2.7-6.0 15 1
AT89C2051 2 128 24 2.7-6.0 15 2
AT89C2051x2 2 128 16 2.7-6.0 15 2
AT89C4051 4 128 24 2.7-6.0 15 2
AT89C51AC2 32 2 1280 40 2.7-6.0 34 3 Yes
AT89C51AC3 64 2 2304 60 2.7-6.0 32 3 Yes
AT89C51ED2 64 2 2048 60 2.7-5.5 32 3 Yes
AT89C51IC2 32 1280 60 2.7-5.5 34 3 Yes
AT89C51ID2 64 2 2048 60 2.7-5.5 32 3 Yes
AT89C51RB2 16 1280 60 2.7-5.5 32 3 Yes
AT89C51RC 32 512 33 4.0-6.0 32 3 Yes
AT89C51RC2 32 1280 60 2.7-5.5 32 3 Yes
AT89C51RD2 64 2048 60 2.7-5.5 32 3 Yes
AT89C55WD 20 256 33 4.0-6.0 32 3 Yes
AT89LP2052 2 256 20 2.4-5.5 15 2 Yes
AT89LP4052 4 256 20 2.4-5.5 15 2 Yes
AT89LS51 4 128 16 2.7-4.0 32 2 Yes
AT89LS52 8 256 33 2.7-4.0 32 3 Yes
AT89LS53 12 256 12 2.7-6.0 32 3 Yes
AT89LS8252 8 2 256 12 2.7-6.0 32 3 Yes
AT89LV55 20 256 12 2.7-5.5 32 3
AT89S51 4 128 33 4.0-5.5 32 2 Yes
AT89S52 8 256 33 4.0-5.5 32 3 Yes
AT89S53 12 256 24 4.0-6.0 32 3 Yes
AT89S8252 8 2 256 24 4.0-6.0 32 3 Yes

Таблица 2.5 – Микроконтроллеры (продолжение)

AT89S8253 12 2 256 24 2.7-5.5 32 3 Yes
T89C5115 16 2 512 40 2.7-5.5 20 2 Yes
TS80C31X2 128 60 2.7-5.5 32 2
TS80C32X2 256 60 2.7-5.5 32 3
TS80C51RA2 512 60 2.7-5.5 32 3 Yes
TS80C51RD2 1280 60 2.7-5.5 32 3 Yes
TS80C52X2 8 256 60 2.7-5.5 32 3
TS80C54X2 16 256 60 2.7-5.5 32 3 Yes
TS80C58X2 32 256 60 2.7-5.5 32 3 Yes
TS83C51RB2 16 512 60 2.7-5.5 32 3 Yes
TS83C51RC2 32 512 60 2.7-5.5 32 3 Yes
TS83C51RD2 64 1024 60 2.7-5.5 32 3 Yes
TS87C51RB2 512 60 2.7-5.5 32 3 Yes
TS87C51RC2 512 60 2.7-5.5 32 3 Yes
TS87C51RD2 1024 40 2.7-5.5 32 3 Yes
TS87C52X2 256 60 2.7-5.5 32 3
TS87C54X2 256 60 2.7-5.5 32 3 Yes
TS87C58X2 256 60 2.7-5.5 32 3 Yes
TSC80251G2D 1024 24 2.7-5.5 32 3 Yes
TSC83251G2D 32 1024 24 2.7-5.5 32 3 Yes
TSC87251G2D 1024 16 2.7-5.5 32 3 Yes

Infineon Technologies

C504-L/-2R 16 512 24 2.7-5.5 32 4 Yes
C504-2E 1028 20 2.7-5.5 34 3 Yes
C505A-4E 1028 20 2.7-5.5 34 3 Yes
C505CA-4E/4R/2R-L/-2R 16 1028 20 2.7-5.5 34 3 Yes
C505L-4E 512 20 2.7-5.5 46 3 Yes
C508-4R/-2R/-L 32 16 1280 20 2.7-5.5 48 3 Yes
C508-4E 32 16 1280 20 2.7-5.5 48 3 Yes
C509-L 3328 16 2.7-5.5 64 5 Yes
C515C-L/-8R 64 2304 10 2.7-5.5 57 3 Yes
C515C-8E 64 2304 10 2.7-5.5 57 3 Yes
C515-L 256 24 2.7-5.5 56 3 Yes
C517A-L 2304 18 2.7-5.5 68 4 Yes
C868-1RG 8 512 40 2.7-5.5 18 3 Yes
C868-1RR 8 512 40 2.7-5.5 18 3 Yes
C868-1SG 8 512 40 2.7-5.5 18 3 Yes
C868-1SR 8 512 40 2.7-5.5 18 3 Yes
XC866 12 4 768 26,67 2.7-5.5 27 3 Yes

Проанализируем сколько выводов нам необходимо (таблица 2.6).

Из таблицы видно, что достаточно одного порта в/в для подключения внешних устройств. Для подсчета времени работы воспользуемся таймером, поэтому в микроконтроллере должен быть хотя бы один таймер/счетчик. Аппарат будет работать в условиях комнатной температуры, вполне достаточно иметь корпус, рассчитанный на коммерческое использование (0ºС–70ºС).

Таблица 2.6 – Анализ количества необходимого количества выходов в/в

Устройство Комментарий Необходимое количество выходов в/в
Насос Работает от сети, включается через реле 1
Шаговый мотор Питаются все четыре обмотки 4
Индикатор уровня воды Для работы светодиода 1
Датчик уровня воды Опрос датчика 1
Всего 7

Будем пользоваться микроконтроллером Atmel AT89C1051, так как прост и используется в обычном DIP корпусе, обладает 1К Flash памяти, имеет достаточное количество выводов, работает на приемлемой частоте и напряжении, имеет 1 16-битный таймер.


Разработка функциональной схемы

3.1  Источник питания

Рисунок 3.1 – Источник питания

Питается аппарат от источника 220В 50Гц, с помощью внешнего источника питания получим напряжение, значение которого не превышает 12В (рисунок 3.1). Необходимо подать на стабилизатор напряжение, имеющее пульсации в пределах 10%. Для этого воспользуемся полярным конденсатором. Рассчитаем его емкость. [31-40]

Для подстраховки от возможных отклонений напряжения в сети максимальный размер пульсаций не должен превышать 2В за период. Тогда С = 5000 мкФ.

Далее напряжение подается на трехвыводной стабилизатор напряжения 7805, с выхода которого получим постоянное напряжение в 5В.

Светодиод установлен, чтобы сигнализировать о включенном питании, резистор установлен для обеспечения необходимого тока светодиода. Так как светодиод светит при 20 мА, рассчитать сопротивление резистора не сложно: по закону Ома получим R = U / I = (5-2) / 0,02 = 150 Ом.


3.2 Микроконтроллер

Как было указано выше, для работы аппарата был выбран микроконтроллер Atmel AT89C1051 [29] (рисунок 3.2).

PDIP/SOIC

Рисунок 3.2 – Назначение выводов Atmel AT89C1051

Технические характеристики:

• Совместим с MCS-51™ продуктами;

• 1K байт программируемой flash памяти – рассчитанной: 1,000 запись/удаление циклов;

• 2.7V до 6V рабочий диапазон;

• 0 Hz to 24 MHz;

• 64 байт SRAM;

• 15 программируемых I/O выходов;

• Один 16-Bit Таймер/Счетчик;

• Три источника прерывания;

• Внутренний Аналоговый компаратор;

Описание:

AT89C1051 это низковольтный, высокопроизводительный CMOS 8-битный микроконтроллер с 1К байт программируемой памятью. Устройство собрано с использованием высоко плотной технологии и совместимо с индустриальным стандартом инструкций MCS-51™. Используя многослойный 8-битный CPU с памятью в монолитном чипе, делает Atmel AT89C1051 мощным микроконтроллером, обеспечивающим высокую гибкость и стоимостную эффективность решений множества ориентированных на контроль устройств.

В дополнение AT89C1051 проектировался со статической логикой для операций упавшей до нуля частоты и поддерживает два программно выбираемых энергосберегающих режима.

Подключение устройств к микроконтроллеру:

Список подключений и описание см. таблица 3.1. [42-46]

Таблица 3.1 – Подключения

№ ножки Описание
20 Питание +5В
19 Р1.7 используется для подачи напряжения на одну из обмоток шагового мотора
18 Р1.6 используется для подачи напряжения на одну из обмоток шагового мотора
17 Р1.5 используется для подачи напряжения на одну из обмоток шагового мотора
16 Р1.4 используется для подачи напряжения на одну из обмоток шагового мотора
15 Р1.3 используется для запуска насоса через реле
14 Р1.2 используется для установки светодиода сигнализирующего о недостаточном уровне воды в баке.
13 Р1.1 не используется
12 Р1.0 не используется
11 Р3.7 Обеспечивает проверку уровня воды
10 Земля
9 Р3.5 не используется
8 Р3.4 не используется
7 Р3.3 не используется
6 Р3.2 не используется
5 Вход на инвертированный амплитудный осциллятор
4 Выход с инвертированного амплитудного осциллятора
3 Р3.1 не используется
2 Р3.0 не используется
1 Сброс Устанавливаем кнопку для сброса.

3.3 Тактовый генератор

Используем осциллятор с частотой 24 МГц (рисунок 3.3). Ёмкость конденсаторов равна 30 пФ, что рекомендует производитель, описывая данную схему в технической документации. [29, 31-40]

Рисунок 3.3 – Тактовый генератор

3.4 Проверка уровня воды

Рисунок 3.4 – Схема проверки уровня воды

Схема проверки воды в баке состоит из излучающего фотоны светодиода и принимающего фотодиода [31-41] (рисунок 3.4).

Фотодиод находиться на трубке, соединенный с баком. Он установлен на уровне соответствующий минимальному уровню воды. В трубке находиться поплавок, который перекрывает фотодиод, когда уровень воды мал.

Для работы светодиода необходимо обеспечить ток 20мА, для этого установлены резисторы. Рассчитывается он просто: по закону Ома получим

R = U / I = (5-2) / 0,02 = 150 Ом.

Схема соединена с портом микроконтроллера Р3.7, с помощью которого программно будем проверять достаточно воды в баке или нет. Если высокий уровень, то воды достаточно, а если низкий, то воды не достаточно и необходимо проинформировать об этом пользователя, с помощью светодиода, отвечающего за низкий уровень воды (он будет мигать).

3.5 Индикатор уровня воды

Рисунок 3.5 – Индикатор уровня воды

Индикатор представляет собой светодиод зеленного цвета (рисунок 3.5), который будет светить, когда уровень воды достаточен, и мигать, если необходимо долить воду в бак. [31-41]

Для работы светодиода необходимо обеспечить ток 20мА, для этого установлены резисторы. Рассчитываются они просто: по закону Ома получим

R = U / I = (5-2) / 0,02 = 150 Ом

Схема присоединена к порту Р1.2, с помощью которого будем программно управлять светодиодом.

3.6 Схема управления шаговым двигателем

Как указывалось выше, для работы используется шаговый двигатель российского производства FL28STH32-0956A [13]. Вот некоторые его характеристики:

·  Рабочий ток 0,95А;

·  Крутящий момент 0,43 кг*см;

·  Момент инерции ротора 0,9 г*cм2;

·  Вес 0,11 кг.

Для работы мотора необходимо обеспечить ток в 0,95А для этого установлены блоки усиления (рисунок 3.6). Транзистор выбран так, чтобы обеспечить необходимый ток для работы шагового двигателя, а конкретно, если двигатель потребляет 0,95А, а выход микроконтроллера 20мА, то соответственно необходимый коэффициент усиления ≈50, для его обеспечения воспользуемся схемой Дарлингтона. [31-40]


Рисунок 3.6 – Сема управления шаговым мотором

Схема присоединена к 4 портам: с Р1.4 по Р1.7. Каждый порт отвечает за свою обмотку, таким образом, программно будем подавать сигнал на ту или иную обмотку и тем самым будем раскручивать ротор мотора.

3.7 Схема управления насосом

Для работы используется насос 2013 14Вт, имеющий отдельное питание от сети 220В, который включается с помощью низковольтного реле (рисунок 3.7). С помощью трубок он будет качать воду в стаканчики.

В схеме используется низковольтное реле российского производства РС4.524.315 [21] работающее от напряжения 4В и срабатывает при 80 мА, для обеспечения таких показателей достаточно внутреннего сопротивления реле.


Рисунок 3.7 – Схема управления насосом

Реле срабатывает при открытом транзисторе, который открывается подачей с порта Р1.3 логического нуля. При подаче логического нуля транзистор открывается, и ток проходит через реле, он срабатывает и запускает насос.


Алгоритм работы

4.1  Описание блок схемы

Разработку программного обеспечения начнём с создания продуманного алгоритма, который приведён в виде блок-схемы (Приложение Б). [47, 48, 49]

Первым функциональным действием аппарата будет подсчет наполненных стаканчиков, для этого введём специальную переменную, в которую в начале работы обнулим.

Следующим действием будет проверка на наличие достаточного количества воды в баке. Для этого микроконтроллером будет опрошен фотодиодный датчик, и если окажется, что он перекрыт поплавком, то значит, уровень воды маловат и требуется долить воды в бак. Информировать пользователя о недостатке воды будет светодиод, который будет мигать. Это будет происходить за счет того, что микроконтроллер будет попеременно подавать сигнал на включение и выключение, через порт, к которому присоединён светодиод.

Если уровень воды достаточен, включим светодиод индикации уровня воды, подав сигнал на порт, к которому присоединен светодиод.

Далее проверяем, что имеются пустые стаканчики, для этого проверяем специальную переменную, которая считает количество заполненных стаканчиков. Если мы заполнили водой все стаканчики, то завершаем работу аппарата. А если все же остались пустые стаканчики, то работа аппарата продолжается.

Для позиционирования следующего стаканчика необходимо повернуть платформу, на которой они установлены. Это делается с помощью шагового мотора, который проворачивает насколько оборотов ротора и с помощь червячно-реечного механизма поворачивает платформу на определенный угол.

Когда мы знаем, что стаканчик находиться под краном, запускаем насос. Для этого микроконтроллер подаёт сигнал на соответствующий порт и выжидает некоторое время, достаточное для заполнения стаканчика водой. Когда время выходит мотор выключается.

Далее для удобства выжидается набольшая пауза, и аппарат переходит в режим заполнения следующего стаканчика.

4.2  Описание хода разработки программного обеспечения

Опишем ход реализации программы (Приложение В). [47, 48, 49]

Проверка синтаксиса и отладка программы осуществлялось с помощью программы фирмы Keil Software mVision v.2.04b.

Перед началом указывается адрес начала программы.

org 000h

ljmp BEGIN

Далее перечисляются необходимые переменные.

N_GLASS:DB6H;количество стаканчиков

N_MOTOR_COUNT:DB2H;количество оборотов ротора мотора

N_STEP:DB8H;шагом одного оборота ротора мотора

STEPS:DB90H, 10H, 30H, 20H, 60H, 40, 0C0H, 80H;шаги

TH_MOTOR:DB;задержка перед следующим шагом

TL_MOTOR:DB;задержка перед следующим шагом

TH_PUMP:DB;время работы мотора

TL_PUMP:DB;время работы мотора

TH_LED:DB;задержка смены состояния светодиода

TL_LED:DB;задержка смены состояния светодиода

TH_PAUSE:DB;задержка для паузы

TL_PAUSE:DB;задержка для паузы

В начале программы осуществляем настройку таймера/счетчика:

MOVP0, #0H;на выводы порта P0 - логический ноль

MOVTMOD, #01H;настройка таймера

Указывает что, таймер/счетчик будет работать в 1 режиме, то есть в этом режиме таймерный регистр имеет разрядность 16 бит. При переходе из состояния "все единицы" в состояние "все нули" устанавливается флаг прерывания от таймера TF0.

Далее начинается работа аппарата:

MOV R0, #0H;R0 - количество заполненных стаканчиков; обнуляем

NEXT_GLASS:

JNBP3.7, LED_WINK;если сигнала нет - воды недостаточно, мигает светодиод

Обнуляется регистр R0, в котором будет храниться количество уже заполненных стаканчиков. Снимается сигнал с порта P3.7, на котором стоит датчик уровня воды, и если оказалось что уровень нулевой, что означает отсутствие необходимого количества воды, осуществляем переход на процедуру, которая заставляет мигать индикатор уровня воды.

START:

CLRP1.2;светит светодиод

MOVDPTR, #N_GLASS;загружаем адрес ячейки с количеством стаканчиков

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе количество стаканчиков

SUBB A, R0;контрольное вычитание

JZEXIT;если все стаканчики заполнены на выход

Снимаем сигнал с порта Р1.2, тем самым заставляем светить датчик уровня воды. Далее осуществляем проверку на наличие пустых стаканчиков, для этого делаем пробное вычитание, если все стаканчики заполнены, заканчиваем работу аппарата.

Осуществляем поворот ротора двигателя за счет подачи сигналов на порт. Осуществляем это через цикл. После каждой итерации делаем небольшую задержку, для этого заполняем регистры TH0 и TL0, и вызываем процедуру таймера.

MOTOR:

MOVDPTR, #N_MOTOR_COUNT;загружаем адрес ячейки с количеством оборотов ротора мотора

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе количество оборотов ротора мотора

MOVR1, A;сохраняем это число в R1

NEXT_ROUND:

MOVDPTR, #N_STEP;загружаем адрес ячейки с количеством шагов

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе количество шагов

MOVR2, A;сохраняем это число в R2

MOVDPTR, #STEPS;загружаем адрес ячейки с последовательностью шагов

NEXT_STEP:

MOVR6, DPH;сохраняем адрес в регистрах R6 и R7, они пригодятся позже

MOVR7, DPL

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе очередной шаг

MOVP1, A;вывод в очередного шага в порт P1

MOVDPTR, #TH_MOTOR;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTH0, A;загружаем время задержки в TH0

MOVDPTR, #TL_MOTOR;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTL0, A;загружаем время задержки в TH0

CALLTIMER;вызов процедуры опроса таймера

MOVDPH, R6;выгружаем из R6 и R7 адрес ячейки текущего шага

MOVDPL, R7

INCDPTR;получение адреса ячейки следующего шага

DECR2;декремент количества шагов

MOVA, R2;пересылка в аккумулятор для контроля

JNZNEXT_STEP;если не все шаги пройдены - продолжаем

DECR1;декремент количества поворотов ротора

MOVA, R1;пересылка в аккумулятор для контроля

JNZNEXT_ROUND;если не все обороты сделаны - продолжаем

MOVP1, #0H;закончили работу с двигателем

Запуск насоса осуществляется с помощью подачи сигнала логического нуля на порт Р1.3, выдерживается необходимая пауза с помощью процедуры таймера и сигнал с порта снимается.

PUMP:

SETBP1.3;включение насоса

MOVDPTR, #TH_PUMP;загружаем адрес ячейки с временем работы насоса

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время работы насосы

MOVTH0, A;загружаем время в TH0

MOVDPTR, #TL_PUMP;загружаем адрес ячейки с временем работы насоса

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время работы насосы

MOVTL0, A;загружаем время в TL0

CALLTIMER;вызов процедуры опроса таймера

CLRP1.3;выключить насос

Происходит учёт заполненного стаканчика, регистр R0 инкрементируется. Выжидается небольшая пауза с помощью процедуры таймера и происходит переход на следующую итерацию заполнения следующего стаканчика.

INCR0;инкремент количества заполненных стаканчиков

MOVDPTR, #TH_PAUSE;загружаем адрес ячейки с временем паузы

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время паузы

MOVTH0, A;загружаем время паузы в TH0

MOVDPTR, #TL_PAUSE;загружаем адрес ячейки с временем паузы

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время паузы

MOVTL0, A;загружаем время паузы в TL0

CALLTIMER;вызов процедуры опроса таймера

JMPNEXT_GLASS;переходим к заполнению следующего стаканчика

Функция таймера производит запуск установкой бита TR0. Далее опрашивает бит переполнения TF0, и если это бит устанавливается, работа таймера завершается.

TIMER:;процедура опроса таймера

SETBTR0;запускаем таймер

TIMER_STEP:

JBTF0, TIMER_STEP;ждем переполнения таймера

CLRTR0;выключаем таймер

RET;выход из процедуры

Процедура мигания светодиода, отвечающего за уровень воды. Заключается в выполнении включения или выключения светодиода через некоторые промежутки времени.

LED_WINK:;процедура мигания светодиода

JNBP1.2, SET_WINK;если светодиод - выключен, включим

SETBP1.2;выключить светодиод

JMPWAIT_WINK;обеспечим задержку смены состояния

SET_WINK:

CLRP1.2;включим светодиод

WAIT_WINK:

MOVDPTR, #TH_LED;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTH0, A;загружаем время задержки в TH0

MOVDPTR, #TL_LED;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTL0, A;загружаем время задержки в TL0

CALLTIMER;вызов процедуры опроса таймера

JMPLED_WINK;переход на следующий цикл


Заключение

При проектировании аппарата по розливу воды в стаканчики, созданном на основе микроконтроллера Atmel AT89C1051, с использованием насоса 2013 и шагового мотора FL28STH32-0956A, мы научились создавать полноценные устройства, организовывать их работу.

Работой микроконтроллера управляет микропрограмма, реализующая логику аппарата. Создавая программное обеспечение, мы получили опыт программирования на языках низкого уровня.

Несомненно, выполнение данного курсового проекта привело к пониманию функционирования микроконтроллеров и способов реализации логики разнообразных устройств.


Список использованных источников

1.  Масааки И. Гемба кайдзен: Путь к снижению затрат и повышению качества/ пер. с англ. – М.: Альпина Бизнес Букс, 2005

2.  Массааки И. Кайдзен: путь к успеху японских компаний/ Пер. с англ. – М.: Альпина Бизнес Букс, 2004

3.  Хэрри М., Шредер Р. 6 SIGMA. Концепция идеального менеджмента. – М. : «Эксмо», 2003

4.  Ньюэлл Ф. Почему не работают системы CRM. Как добиться успеха, позволив клиентам управлять отношениями с вашей компанией. – М.: Добрая книга, 2004

5.  Митник Кевин. Искусство обмана. – М.: Компания АйТи, 2004

6.  Голдрад Элияху, Кокс Джефф. Цель: процесс непрерывного совершенствования. – Мн. «Попурри», 2004

7.  Делл Майкл. От Dell без посредников: стратегии, которые совершили революцию в компьютерной индустрии – М. 2004

8.  http://chinasuppliers.alibaba.com

9.  http://www.made-in-china.com

10.  http://www.commlinx.com.au

11.  http://www.discovercircuits.com

12.  http://www.directindustry.com

13.  http://electroprivod.ru

14.  http://www.cs.uiowa.edu

15.  http://www.anaheimautomation.com

16.  http://stepmotor.ru

17.  http://www.commlinx.com.au

18.  http://www.caopump.com

19.  http://www.legoeducationstore.com

20.  http://www.allproducts.com.tw

21.  http://radio-spravochnik.by.ru/

22.  http://www.futurlec.com/

23.  http://www.st.com

24.  http://www.keil.com

25.  http://www.cpu-world.com

26.  http://microcontroller.com

27.  http://www.infineon.com

28.  http://www.ti.com

29.  http://www.atmel.com

30.  http://www.maxim-ic.com

31.  П. Хоровиц, У. Хилл. Искусство схемотехники: в 2-х томах./Перевод с англ. под ред. М. В. Гальперина. – М.: Мир, 1986

32.  Т. Мотоока, Х. Хорикоси, М. Сакаути, Х. Танака, Х. Танака, Т. Сайто. Компьютеры на СБИС. В двух книгах./Перевод с японского под ред. В. М. Кисельникова. – М.:Мир, 1988

33.  Г.И.Пухальский,Т.Я.Новосельцева.- Цифровые устройства: Учебное пособие для втузов.- СПб.: Политехник, 1996 г.

34.  http://www.engineering-sample.com/

35.  http://cxem.net

36.  http://kazus.ru

37.  http://www.techlib.com

38.  http://www.uoguelph.ca

39.  http://www.fujitsu.com

40.  http://www.usdigital.com

41.  http://www.ledtronics.com


Приложения

Приложение А

Функциональная схема аппарата


Приложение Б

Блок-схема алгоритма


Приложение В

Программа

NAME PROGRAM

org 000h

ljmp BEGIN

N_GLASS:DB6H;количество стаканчиков

N_MOTOR_COUNT:DB2H;количество оборотов ротора мотора

N_STEP:DB8H;шагом одного оборота ротора мотора

STEPS:DB90H, 10H, 30H, 20H, 60H, 40, 0C0H, 80H;шаги

TH_MOTOR:DB;задержка перед следующим шагом

TL_MOTOR:DB;задержка перед следующим шагом

TH_PUMP:DB;время работы мотора

TL_PUMP:DB;время работы мотора

TH_LED:DB;задержка смены состояния светодиода

TL_LED:DB;задержка смены состояния светодиода

TH_PAUSE:DB;задержка для паузы

TL_PAUSE:DB;задержка для паузы

LED_WINK:;процедура мигания светодиода

JNBP1.2, SET_WINK;если светодиод - выключен, включим

SETBP1.2;выключить светодиод

JMPWAIT_WINK;обеспечим задержку смены состояния

SET_WINK:

CLRP1.2;включим светодиод

WAIT_WINK:

MOVDPTR, #TH_LED;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTH0, A;загружаем время задержки в TH0

MOVDPTR, #TL_LED;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTL0, A;загружаем время задержки в TL0

CALLTIMER;вызов процедуры опроса таймера

JMPLED_WINK;переход на следующий цикл

TIMER:;процедура опроса таймера

SETBTR0;запускаем таймер

TIMER_STEP:

JBTF0, TIMER_STEP;ждем переполнения таймера

CLRTR0;выключаем таймер

RET;выход из процедуры

BEGIN:

MOVP0, #0H;на выводы порта P0 - логический ноль

MOVTMOD, #01H;настройка таймера

MOV R0, #0H;R0 - количество заполненных стаканчиков; обнуляем

NEXT_GLASS:

JNBP3.7, LED_WINK;если сигнала нет - воды недостаточно, мигает светодиод

START:

CLRP1.2;светит светодиод

MOVDPTR, #N_GLASS;загружаем адрес ячейки с количеством стаканчиков

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе количество стаканчиков

SUBB A, R0;контрольное вычитание

JZEXIT;если все стаканчики заполнены на выход

MOTOR:

MOVDPTR, #N_MOTOR_COUNT;загружаем адрес ячейки с количеством оборотов ротора мотора

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе количество оборотов ротора мотора

MOVR1, A;сохраняем это число в R1

NEXT_ROUND:

MOVDPTR, #N_STEP;загружаем адрес ячейки с количеством шагов

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе количество шагов

MOVR2, A;сохраняем это число в R2

MOVDPTR, #STEPS;загружаем адрес ячейки с последовательностью шагов

NEXT_STEP:

MOVR6, DPH;сохраняем адрес в регистрах R6 и R7, они пригодятся позже

MOVR7, DPL

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе очередной шаг

MOVP1, A;вывод в очередного шага в порт P1

MOVDPTR, #TH_MOTOR;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTH0, A;загружаем время задержки в TH0

MOVDPTR, #TL_MOTOR;загружаем адрес ячейки с временем задержки

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время задержки

MOVTL0, A;загружаем время задержки в TH0

CALLTIMER;вызов процедуры опроса таймера

MOVDPH, R6;выгружаем из R6 и R7 адрес ячейки текущего шага

MOVDPL, R7

INCDPTR;получение адреса ячейки следующего шага

DECR2;декремент количества шагов

MOVA, R2;пересылка в аккумулятор для контроля

JNZNEXT_STEP;если не все шаги пройдены - продолжаем

DECR1;декремент количества поворотов ротора

MOVA, R1;пересылка в аккумулятор для контроля

JNZNEXT_ROUND;если не все обороты сделаны - продолжаем

MOVP1, #0H;закончили работу с двигателем

PUMP:

SETBP1.3;включение насоса

MOVDPTR, #TH_PUMP;загружаем адрес ячейки с временем работы насоса

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время работы насосы

MOVTH0, A;загружаем время в TH0

MOVDPTR, #TL_PUMP;загружаем адрес ячейки с временем работы насоса

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время работы насосы

MOVTL0, A;загружаем время в TL0

CALLTIMER;вызов процедуры опроса таймера

CLRP1.3;выключить насос

INCR0;инкремент количества заполненных стаканчиков

MOVDPTR, #TH_PAUSE;загружаем адрес ячейки с временем паузы

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время паузы

MOVTH0, A;загружаем время паузы в TH0

MOVDPTR, #TL_PAUSE;загружаем адрес ячейки с временем паузы

CLR A;очищаем аккумулятор

MOVC A,@A+DPTR;в аккумуляторе время паузы

MOVTL0, A;загружаем время паузы в TL0

CALLTIMER;вызов процедуры опроса таймера

JMPNEXT_GLASS;переходим к заполнению следующего стаканчика

EXIT:

END


© 2011 Банк рефератов, дипломных и курсовых работ.
