МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФГУ ВПО “ОМКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ”

им. Ф. М. Достоевского

Кафедра химической технологии

Курсовой проект

По дисциплине «Процессы и аппараты химической технологии»

Расчет тарельчатой ректификационной колонны для разделения бинарной углеводородной смеси бензол-толуол

Выполнила

студентка группы ХТ-401

Сулейменова С.А.

Научный руководитель:

доцент кафедры

химической технологии

Полякова Т. Н.

К защите допущена:

Зав. кафедрой химической технологии

“____” ______________200 г.

Омск – 2008


Введение

1.Теоретические основы разрабатываемого процесса

1.1. Общие сведения о процессе ректификации

1.2. Основные технологические схемы для проведения разрабатываемого процесса

1.2.1. Периодическая ректификация

1.2.2. Непрерывная ректификация

1.2.3. Экстрактивная и азеотропная ректификация

1.3. Типовое оборудование для проектируемой установки

1.3.1. Барботажные колонны

1.3.2. Насадочные колонны

1.3.3. Пленочные аппараты

1.3.4. Центробежные ректификаторы

1.4. Тарельчатые колонны

1.4.1. Колпачковые колонны

1.4.2. Ситчатые колонны

2. Теоретические основы расчета тарельчатых ректификационных колонн

2.1 Материальный баланс ректификационной колонны

2.2. Расчет флегмового числ

2.3. Уравнения рабочих линий

2.4. Определение числа тарелок и высоты колонны

2.5. Определение средних массовых расходов пара и жидкости в верхней и нижней частях колонны

2.6. Определение скорости пара и диаметра колонны

2.7. Гидравлическое сопротивление тарельчатых колонн

2.8. Расчет числа действительных тарелок графоаналитическим методом (построением кинетических линий)

3. Расчетная часть

3.1. Материальный баланс колонны и рабочее флегмовое число

3.2. Число теоретических тарелок

3.3. Средние массовые расходы пара и жидкости в верхней и нижней частях колонны

3.4. Скорость пара и диаметр колонны

3.5. Высота колонны

3.6. Расчет гидравлического сопротивления тарелок колонны

3.7. Расчет числа действительных тарелок графоаналитическим методом (построение кинетических кривых)

4. Выбор конструкционного материала аппарата и опор

Заключение

Чертежи

Список литературы

Приложения


Введение

Ректификация известна с начала девятнадцатого века, как один из важнейших технологических процессов главным образом спиртовой и нефтяной промышленности. В настоящее время ректификацию всё шире применяют в самых различных областях химической технологии, где выделение компонентов в чистом виде имеет весьма важное значение: при получении окиси этилена, акрилонитрила, капролактама. Также ректификация широко используется и в других отраслях народного хозяйства: цветной металлургии, коксохимической и лесохимической промышленностях.

Так, одним из способов получения бензола является ректификация. Бензол (C6H6) — ароматический углеводород – входит в состав бензина, широко применяется в промышленности, является исходным сырьём для производства лекарств, различных пластмасс, синтетической резины, красителей. В физическом весе пластмасс около 30%, в каучуках и резинах – 66%, в синтетических волокнах – до 80% приходится на ароматические углеводороды, родоначальником которых является бензол. Бензол входит в состав сырой нефти, но в промышленных масштабах по большей части синтезируется из других её компонентов. Ректификационные колонны беспечивают получение бензола и толуола чистотой 99,9%, содержание толуола в смеси ксилолов не превышает 1,5%. Применяют при получение отдельных фракций и индивидуальных углеводородов из нефтяного сырья в нефтеперерабатывающей и нефтехимической, а также в химико - фармацевтической промышленностях.

Целью данной работы является определение основных характеристик процесса и размеров тарельчатой ректификационной колонны непрерывного действия для разделения бинарной смеси бензол-толуол.


1.Теоретические основы разрабатываемого процесса



1.1. Общие сведения о процессе ректификации

Ректификация представляет собой процесс многократного частичного испарения жидкости и конденсации паров. Процесс осуществляется путем контакта потоков пара и жидкости, имеющих различную температуру, и проводится обычно в колонных аппаратах. При каждом контакте из жидкости испаряется преимущественно легколетучий или низкокипящий компонент, которым обогащаются пары, а из паров конденсируется преимущественно труднолетучий или высококипящий компонент, переходящий в жидкость. Такой двухсторонний обмен компонентами, повторяемый многократно, позволяет получить, в конечном счете, пары, представляющие собой почти чистый низкокипящий компонент. Эти пары после конденсации в отдельном аппарате образуют дистиллят (ректификат) и флегму – жидкость, возвращаемую для орошения колонны и взаимодействия с поднимающимися парами. Пары получают путем частичного испарения снизу колонны остатка, являющегося почти чистым высококипящим компонентом. Достаточно высокая степень разделения однородных жидких смесей на компоненты может быть достигнута путем ректификации. Сущность процессов, из которых складывается ректификация, и получаемые при этом результаты можно проследить с помощью t–х,у диаграммы (см. рис. 1.1).

Рис. 1.1. Диаграмма t–x,у.

Нагрев исходную смесь состава х1 до температуры кипения получим находящийся в равновесии с жидкостью пар (точка b). Отбор и конденсация этого пара дают жидкость состава x2, обогащенную низкокипящим компонентом (х2 > х1). Нагрев эту жидкость до температуры кипения t2 , получим пар (точка d), конденсация которого дает жидкость с еще большим содержанием низкокипящего компонента, имеющую состав ха, и т. д. Проводя, таким образом, последовательно ряд процессов испарения жидкости и конденсации паров, можно получить в итоге жидкость (дистиллят), представляющую собой практически чистый низкокипящий компонент.

Аналогично, исходя из паровой фазы, соответствующей составу жидкости x4, путем проведения ряда последовательных процессов конденсации и испарения можно получить жидкость (остаток), состоящую почти целиком из высококипящего компонента.

В простейшем виде процесс многократного испарения можно осуществить в многоступенчатой установке, в первой ступени которой испаряется исходная смесь.

На вторую ступень поступает на испарение жидкость, оставшаяся после отделения паров в первой ступени, в третьей ступени испаряется жидкость, поступившая из второй ступени (после отбора из последней паров) и т. д.

Аналогично может быть организован процесс многократной конденсации, при котором на каждую следующую ступень поступают для конденсации пары, оставшиеся после отделения от них жидкости (конденсата) в предыдущей ступени.

При достаточно большом числе ступеней таким путем можно получить жидкую или паровую фазу с достаточно высокой концентрацией компонента, которым она обогащается. Однако выход этой фазы будет мал по отношению к ее количеству в исходной смеси. Кроме того, описанные установки отличаются громоздкостью и большими потерями тепла в окружающую среду.

Значительно более экономичное, полное и четкое разделение смесей на компоненты достигается в процессах ректификации, проводимых обычно в более компактных аппаратах – ректификационных колоннах.

Процесс ректификации осуществляется путем многократного контакта между неравновесными жидкой и паровой фазами, движущимися относительно друг друга.

При взаимодействии фаз между ними происходит массо- и теплообмен, обусловленные стремлением системы к состоянию равновесия. В результате каждого контакта компоненты перераспределяются между фазами: пар несколько обогащается низкокипящим компонентом, а жидкость – высококипящим компонентом. Многократное контактирование приводит к практически полному разделению исходной смеси.

Таким образом, отсутствие равновесия (и соответственно наличие разности температур фаз) при движении фаз с определенной относительной скоростью и многократном их контактировании являются необходимыми условиями проведения ректификации.

Рассмотрим смесь, состоящую из двух компонентов А и В. Характер поведения жидкой смеси зависит главным образом от природы составляющих ее веществ и давления.

Для идеальных растворов характерно то, что сила взаимодействия между всеми молекулами (одноименными и разноименными) равна. При этом общая сила, с которой молекула удерживается в смеси, не зависит от состава смеси. Очевидно, что парциальное давление в этом случае должно зависеть лишь от числа молекул, достигающих в единицу времени поверхности жидкости со скоростью, необходимой для преодоления сил внутреннего притяжения молекул, т. е. при данной температуре давление соответствующего компонента возрастает пропорционально его содержанию в жидкой смеси (закон Рауля):


рА = РАхА    (1.1)

рВ= РВ(1–хА) (1.2)

По степени растворимости компонентов смеси жидкости подразделяют на взаиморастворимые в любых соотношениях, частично растворимые и практически взаимонерастворимые. В свою очередь смеси со взаиморастворимыми компонентами в любых соотношениях делятся на:

идеальные растворы, которые подчиняются закону Рауля;

нормальные растворы – жидкие смеси, частично отклоняющиеся от закона Рауля, но не образующие смесей: с постоянной температурой кипения (азеотропов);

неидеальные растворыжидкости со значительными отклонениями от закона Рауля, в том числе смеси с постоянной температурой кипения (азеотропы).

Смесь двух жидкостей, взаиморастворимых в любых соотношениях, представляет собой систему, состоящую из двух фаз и двух компонентов, и по правилу фаз имеет две степени свободы:

С=К–Ф+2=2–2+2=2             (1.3)

Для технических расчетов наиболее важной является диаграмма t–х,у, так как обычно процессы перегонки в промышленных аппаратах протекают при Р=const, т. е. в изобарных условиях. На этой диаграмме (см. рис. 1.2) по оси абсцисс отложены концентрации жидкой х и паровой у фаз, отвечающие различным температурам.

По закону Дальтона рА= Рy*A, и тогда

y*A= pA/P=(PA/P)xA,                                                     (1.4)

но

Р=pA+pB=PAxA+PB(1–xB)=PB+(PA–PB)xA           (1.5)

тогда

xA=(P–PB)/(PA–PB)                                              (1.6)

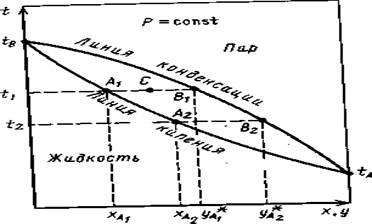

Рис. 1.2. Диаграмма t–х, у.

По уравнению (1.6) по известным РА и РB при заданной температуре t1 , t2 и т.д. находят хA , хB и т.д., а затем по уравнению (1.4) –соответствующие значения у*A1 , у*А2 и т.д. и по найденным точкам строят линии кипения жидкости (кривая tA A2 A1 tB) и конденсации паров (кривая tA B2 Bl tB). Уравнение (1.6) устанавливает связь между концентрациями (по жидкости) и заданными давлениями (общим Р и насыщенных паров РА и РB). Отрезки А1В1, А2В2 и т.д., соединяющие точки равновесных составов жидкой и паровой фаз, являются изотермами.

Точки, лежащие на кривой tA A2 A1tB,, отвечают жидкой фазе, находящейся при температуре кипения. Очевидно, что любая точка, лежащая ниже этой кривой, характеризует систему, состоящую только из жидкой фазы. Аналогично, любая точка, лежащая выше кривой tAB2В1 tB , характеризует систему, температура которой выше температуры начала конденсации пара, т. е. пары в этой точке являются перегретыми, и система состоит только из паровой фазы. Точки, находящиеся между кривыми кипения и конденсации (например, точка С на рис. 1.2), характеризуют системы, температуры которых выше температуры кипения жидкости данного состава и ниже температуры конденсации паров этого же состава. Таким образом, эти точки отвечают равновесным парожидкостным системам.

Для идеальных бинарных систем получено уравнение (1.7), которое описывает линию равновесия:

у*А=ахА/[1+хА(а–1)], где                                   (1.7)

а=РА/РВ – относительная летучесть компонента А (иногда а называют коэффициентом разделения).

Для смеси, состоящей из n компонентов, например, А,В,С,D, на основе законов Рауля и Дальтона имеем:

yA=(РA/Р)хA; yB=(РB/Р)хB; yC=(РC/Р)хC; yD=(РD/Р)хD  (1.8)

Поскольку

P=PAxA+PBxB+PCxC+PDxD+…=                       (1.9)

то для любого j-го компонента

yj=PjXj/                                                              (1.10)

Разделив числитель и знаменатель правой части уравнения (1.10) на величину РА:

yj=аjXj/, где                                                      (1.11)

аA=РА/РВ;   ав=РВ/РА;   аC=РС/РА и т.д.

Зависимость давления насыщенного пара от температуры хорошо описывается эмпирическим уравнением Антуана:

lnРА=А–В/(Т+C), где                                                  (1.12)

А – постоянная, не зависящая от температуры;

В и С – константы, определяемые по справочникам;

T – абсолютная температура.

Уравнение (1.12) описывает температурную зависимость давлений паров в интервале температур до нескольких десятков градусов и при давлениях, не слишком близких к критическим.

Реальные жидкие смеси могут значительно отклоняться от закона Рауля. Если зависимость полного давления (или сумма парциальных давлений) паров от состава жидкой смеси проходит выше линий, характеризующих те же зависимости для идеальных смесей (см. рис. 1.3), то такое отклонение называют положительным, если ниже – отрицательным отклонением от закона Рауля. Эти отклонения определяются изменением активности молекул в растворе, диссоциацией, гидратацией и др. Степень отклонения реальной системы от закона Рауля выражают величиной коэффициента активности :

pA=PAxA                                                  (1.13)

Для смесей с положительным отклонением от закона Рауля>1; для смесей с отрицательным отклонением – <1.Определение значений  часто затруднительно, поэтому диаграммы P–х обычно строят по экспериментальным (справочным) данным.


Рис. 1.3. Диаграмма P–x для смеси с положительным отклонением от закона Рауля (пунктиром показаны соответствующие линии для идеального раствора).



1.2. Основные технологические схемы для проведения разрабатываемого процесса

Процессы ректификации осуществляются периодически или непрерывно при различных давлениях: при атмосферном давлении, под вакуумом (для разделения смесей высококипящих веществ), а также под давлением больше атмосферного (для разделения смесей, являющихся газообразными при нормальных температурах).



1.2.1 Периодическая ректификация

Периодически действующие ректификационные установки применяют для разделения жидких смесей в тех случаях, когда использование непрерывнодействующих установок нецелесообразно.

Подпись:

Один из возможных вариантов установки показан на рис. 1.4.

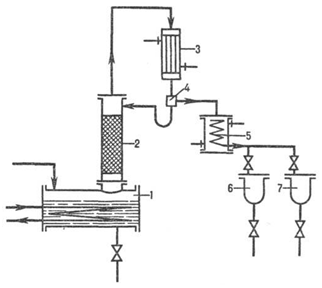

Рис. 1.4. Схема установки для проведения периодической ректификации:

1 – куб; 2 – колонна; 3 – дефлегматор; 4 – делитель потоков; 5 – холодильник; 6 – сборники.

Исходную смесь периодически загружают в куб – кипятильник 1, где доводят до кипения. Образующиеся пары поднимаются по колонне 2, в которой происходит противоточное взаимодействие этих паров с жидкостью (флегмой), поступающей из дефлегматора 3. Часть конденсата после делителя потока возвращается в колонну в виде флегмы, другая часть – дистиллят Р – через холодильник 5 собирается в сборниках 6,7 в виде отдельных фракций. Процесс ректификации заканчивают обычно после того, как будет достигнут за данный средний состав дистиллята.



1.2.2 Непрерывная ректификация

Рассмотрим, как реализуются указанные выше условия в ректификационных колоннах непрерывного действия (см. рис. 1.5), которые наиболее широко применяются в промышленности.

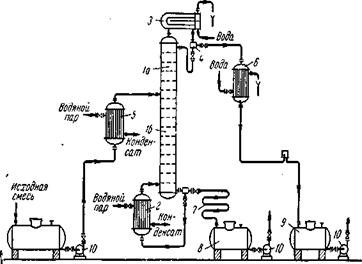

Рис. 1.5. Схема непрерывно действующей ректификационной установки:

1 – ректификационная колонна (а – укрепляющая часть, б – исчерпывающая часть); 2 – кипятильник; 3 – дефлегматор; 4 – делитель флегмы; 5 – подогреватель исходной смеси; 6 – холодильник дистиллята (или холодильник–конденсатор); 7 – холодильник остатка (или нижнего продукта); 8,9 – сборники; 10 – насосы.

Ректификационная колонна 1 имеет цилиндрический корпус, внутри которого установлены контактные устройства в виде тарелок или насадки. Снизу вверх по колонне движутся пары, поступающие в нижнюю часть аппарата из кипятильника 2, который находится вне колонны, т.е. является выносным, либо размещается непосредственно под колонной. Следовательно, с помощью кипятильника создается восходящий поток пара. Пары проходят через слой жидкости на нижней тарелке, которую будем считать первой, ведя нумерацию тарелок условно снизу вверх.

Пусть концентрация жидкости на первой тарелке равна х1 (по низкокипящему компоненту), а ее температура t1. В результате взаимодействия между жидкостью и паром, имеющим более высокую температуру, жидкость частично испаряется, причем в пар переходит преимущественно низкокипящий компонент. Поэтому на следующую (вторую) тарелку поступает пар с содержанием низкокипящего компонента у1>х1.

Испарение жидкости на тарелке происходит за счет тепла конденсации пара. Из пара конденсируется и переходит в жидкость преимущественно высококипящий компонент, содержание которого в поступающем на тарелку паре выше равновесного с составом жидкости на тарелке. При равенстве теплот испарения компонентов бинарной смеси для испарения 1 моль низкокипящего компонента необходимо сконденсировать 1 моль высококипящего компонента, т.е. фазы на тарелке обмениваются эквимолекулярными количествами компонентов.

На второй тарелке жидкость имеет состав x2, содержит больше низкокипящего компонента, чем на первой (х2>x1), и соответственно кипит при более низкой температуре (t2<t1). Соприкасаясь с ней, пар состава у1 частично конденсируется, обогащается низкокипящим компонентом и удаляется на вышерасположенную тарелку, имея состав y2>x2, и т. д.

Таким образом, пар, представляющий собой на выходе из кипятильника почти чистый высококипящий компонент, по мере движения вверх все более обогащается низкокипящим компонентом и покидает верхнюю тарелку колонны в виде почти чистого низкокипящего компонента, который практически полностью переходит в паровую фазу на пути пара от кипятильника до верха колонны.

Пары конденсируются в дефлегматоре 3, охлаждаемом водой, и получаемая жидкость разделяется в делителе 4 на дистиллят и флегму, которая направляется на верхнюю тарелку колонны. Следовательно, с помощью – дефлегматора в колонне создается нисходящий поток жидкости.

Жидкость, поступающая на орошение колонны (флегма), представляет собой почти чистый низкокипящий компонент. Однако, стекая по колонне и взаимодействуя с паром, жидкость все более обогащается высококипящим компонентом, конденсирующимся из пара. Когда жидкость достигает нижней тарелки, она становится практически чистым высококипящим компонентом и поступает в кипятильник, обогреваемый глухим паром, или другим теплоносителем.

На некотором расстоянии от верха колонны к жидкости из дефлегматора присоединяется исходная смесь, которая поступает на так называемую питающую тарелку колонны. Для того чтобы уменьшить тепловую нагрузку кипятильника, исходную смесь обычно предварительно нагревают в подогревателе 5 до температуры кипения жидкости на питающей тарелке. Питающая тарелка как бы делит колонну на две части, имеющие различное назначение. В верхней части 1а (от питающей до верхней тарелки) должно быть обеспечено, возможно, большее укрепление паров, т. е. обогащение их низкокипящим компонентом с тем, чтобы в дефлегматор направлялись пары, близкие по составу к чистому низкокипящему компоненту. Поэтому данная часть колонны называется укрепляющей. В нижней части 1б (от питающей до нижней тарелки) необходимо в максимальной степени удалить из жидкости низкокипящий компонент, т.е. исчерпать жидкость для того, чтобы в кипятильник стекала жидкость, близкая по составу к чистому высококипящему компоненту. Соответственно эта часть колонны называется исчерпывающей. В дефлегматоре 3 могут быть сконденсированы либо все пары, поступающие из колонны, либо только часть их соответствующая количеству возвращаемой в колонну флегмы. В первом случае часть конденсата, остающаяся после отделения флегмы, представляет собой дистиллят (ректификат), или верхний продукт, который после охлаждения в холодильнике 6 направляется в сборник дистиллята 9. Во втором случае несконденсированные в дефлегматоре пары одновременно конденсируются и охлаждаются в холодильнике 6, который при таком варианте работы служит конденсатором-холодильником дистиллята. Жидкость, выходящая из низа колонны также делится на две части. Одна часть направляется в кипятильник, а другая – остаток (нижний продукт) после охлаждения водой в холодильнике 7 направляется в сборник 8. Преимущества непрерывной ректификации по сравнению с периодической: условия работы установки не изменяются в ходе процесса, что позволяет установить точный режим, упрощает обслуживание и облегчает автоматизацию процесса; отсутствуют простои между операциями, что приводят к повышению производительности установки; расход тепла меньше, причем возможно использование тепла остатка на подогрев исходной смеси в теплообменнике.

Благодаря перечисленным преимуществам в производствах крупного масштаба применяют главным образом непрерывную ректификацию, периодические процессы ректификации находят применение лишь в небольших, неравномерно работающих производствах.



1.2.3 Экстрактивная и азеотропная ректификация

Экстрактивную ректификацию используют обычно для разделения смесей близкокипящих компонентов, характеризующихся низкой относительной летучестью. Разделение таких смесей приходится проводить в колоннах с очень большим числом теоретических тарелок и высоким расходом пара из–за необходимости поддерживать большое флегмовое число. Схема установки для проведения экстрактивной ректификации представлена на рис.1.6.

Рис. 1.6. Схема установки для экстрактивной ректификации бинарной смеси:

1 – колонна для экстрактивной ректификации; 2 – колонна для разделения продукта В и экстрагирующего компонента С; 3 – насосы; 4 – кипятильники; 5 – конденсаторы.

Исходную смесь, состоящую из компонентов А и В, подают на тарелку питания колонны 1 для экстрактивной ректификации. Несколько выше тарелки питания вводят разделяющий агент С. Низкокипящий компонент отбирают в виде дистиллята, а смесь высококипящего компонента В и разделяющего компонента С из нижней части колонны 1 направляют на разделение в колонну 2. Разделяющий компонент, отбираемый в виде кубового остатка, возвращают на орошение колонны 1.

При азеотропной ректификации (см. рис. 1.7) исходную азеотропную смесь подают на тарелку питания колонны, которая орошается, сверху разделяющим агентом С. Расход разделяющего агента в основном зависит от состава исходной смеси. Так, при азеотропной ректификации расход разделяющего компонента увеличивается с повышением в исходной смеси концентрации тех компонентов, которые отбираются в дистиллят. При экстрактивной ректификации, наоборот, расход разделяющего компонента возрастает при увеличении в исходной смеси концентрации компонентов, отбираемых в виде кубового остатка.

Рис. 1.7. Схема установки для азеотропной ректификации: 1колонна; 2 – конденсатор; 3 – отстойник; 4 – кипятильник

Наиболее сложной задачей при использовании методов экстрактивной и азеотропной ректификации является выбор разделяющего компонента, который должен удовлетворять следующим требованиям:

1)обеспечивать, возможно, большее повышение коэффициента относительной летучести разделяемых компонентов;

2)достаточно легко регенерировать;

3)хорошо растворять разделяемые компоненты для предотвращения расслаивания жидкой фазы при температурных условиях в колонне;

4)быть безопасным в обращении, доступным, дешевым, термически стабильным. Обычно при выборе разделяющего агента основываются на справочных данных.

Методы азеотропной и экстрактивной ректификации находят широкое применение для разделения близкокипящих углеводородов нефти и сжиженных природных газов, жидких смесей в производстве жирных кислот, получения безводного этилового спирта и др.



1.3. Типовое оборудование для проектируемой установки

Для проведения процессов ректификации применяются аппараты разнообразных конструкций, основные типы которых не отличаются от соответствующих типов абсорберов.

В ректификационных установках используют главным образом аппараты двух типов: насадочные и тарельчатые ректификационные колонны. Кроме того, для ректификации под вакуумом применяют пленочные и роторные колонны различных конструкций.

Насадочные, барботажные, а также некоторые пленочные колонны по конструкции внутренних устройств (тарелок, насадочных тел и т. д.) аналогичны абсорбционным колоннам. Однако в отличие от абсорберов ректификационные колонны снабжены теплообменными устройствами – кипятильником (кубом) и дефлегматором. Кроме того, для уменьшения потерь тепла в окружающую среду ректификационные аппараты покрывают тепловой изоляцией.

Кипятильник или куб, предназначен для превращения в пар части жидкости, стекающей из колонны, и подвода пара в ее нижнюю часть (под насадку или нижнюю тарелку). Кипятильники имеют поверхность нагрева в виде змеевика или представляют собой кожухотрубчатый теплообменник, встроенный в нижнюю часть колонны (см. рис. 1.8). Более удобны для ремонта и замены выносные кипятильники, которые устанавливают ниже колонны с тем, чтобы обеспечить естественную циркуляцию жидкости.

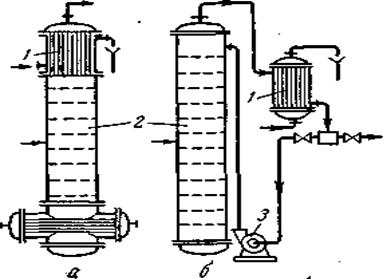

Рис. 1.8. Варианты установки дефлегматоров: а – на колонне; б – ниже верха колонны; 1 – дефлегматоры; 2 – колонны; 3 – насос.

В периодически действующих колоннах куб является не только испарителем, но и емкостью для исходной смеси. Поэтому объем куба должен быть в 1,3–1,6 раза больше его единовременной загрузки (на одну операцию). Обогрев кипятильников наиболее часто производится водяным насыщенным паром.

Дефлегматор, предназначенный для конденсации паров и подачи орошения (флегмы) в колонну, представляет собой кожухотрубчатый теплообменник, в межтрубном пространстве которого обычно конденсируются пары, а в трубах движется охлаждающий агент (вода). Однако вопрос о направлении конденсирующихся паров и охлаждающего агента внутрь или снаружи труб следует решать в каждом конкретном случае, учитывая желательность повышения коэффициента теплопередачи и удобство очистки поверхности теплообмена.

В случае частичной конденсации паров в дефлегматоре его располагают непосредственно над колонной, чтобы обеспечить большую компактность установки, либо вне колонны. При этом конденсат (флегму) из нижней части дефлегматора подают непосредственно через гидравлический затвор наверх колонны, так как в данном случае отпадает необходимость в делителе флегмы.

В случае полной конденсации паров в дефлегматоре его устанавливают выше колонны, непосредственно на колонне или ниже верха колонны для того, чтобы уменьшить общую высоту установки. В последнем случае флегму из дефлегматора 1 подают в колонну 2 насосом. Такое размещение дефлегматора часто применяют при установке ректификационных колонн вне зданий, что более экономично в условиях умеренного климата.



1.3.1 Барботажные колонны

Барботажные колонны применимы для больших производительностей, широкого диапазона изменений нагрузок по пару и жидкости и могут обеспечить весьма четкое разделение смесей. Недостаток барботажных аппаратов – относительно высокое гидравлическое сопротивление – в условиях ректификации не имеет такого существенного значения. При ректификации повышение гидравлического сопротивления приводит лишь к некоторому увеличению давления и соответственно к повышению температуры кипения жидкости в кипятильнике колонны. Однако тот же недостаток (значительное гидравлическое сопротивление) сохраняет свое значение для процессов ректификации под вакуумом.



1.3.2 Насадочные колонны

В этих колоннах (см. рис. 1.9) используются насадки различных типов, но в промышленности наиболее распространены колонны с насадкой из колец Рашига. Меньшее гидравлическое сопротивление насадочных колонн по сравнению с барботажными особенно важно при ректификации под вакуумом. Даже при значительном вакууме в верхней части колонны вследствие большого гидравлического сопротивления ее разрежение в кипятильнике может оказаться недостаточным для требуемого снижения температуры кипения исходной смеси.

Для уменьшения гидравлического сопротивления вакуумных колонн в них применяют насадки с возможно большим свободным объемом.

В самой ректификационной колонне не требуется отводить тепло, как в абсорберах. Поэтому трудность отвода тепла из насадочных колонн является скорее достоинством, чем недостатком насадочных колонн в условиях процесса ректификации.

Однако и при ректификации следует считаться с тем, что равномерное распределение жидкости по насадке в колоннах большого диаметра затруднено. В связи с этим диаметр промышленных насадочных ректификационных колонн обычно не превышает 0,8–1 м.

В насадочных колоннах поверхностью контакта фаз является смоченная поверхность насадки. Поэтому насадка должна иметь, возможно, большую поверхность в единице объема. Вместе с тем для того, чтобы насадка работала эффективно, она должна удовлетворять следующим требованиям:

1)хорошо смачиваться орошающей жидкостью, т.е. материал насадки по отношению к орошающей жидкости должен быть лиофильным;

2)оказывать малое гидравлическое сопротивление газовому потоку, т.е. иметь, возможно, большее значение свободного объема или сечения насадки;

3)создавать возможность для высоких нагрузок аппарата по жидкости и газу;

4)иметь малую плотность;

5)равномерно распределять орошающую жидкость;

6)быть стойкой к агрессивным средам;

7)обладать высокой механической прочностью;

8)иметь невысокую стоимость.

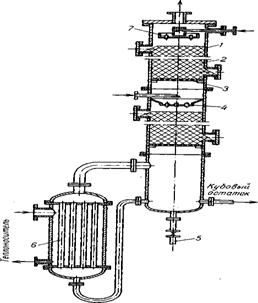

Рис. 1.9. Насадочная ректификационная колонна с кипятильником: 1 – корпус; 2 – насадка; 3 – опорная решетка; 4 – перераспределитель флегмы; 5 – патрубок для слива кубового остатка; 6 – кипятильник; 7 – ороситель.

Очевидно, что насадок, которые бы полностью удовлетворяли всем указанным требованиям, не существует, так как соответствие одним требованиям нарушает соответствие другим (например, увеличение удельной поверхности а насадки влечет за собой повышение гидравлического сопротивления, а также снижение предельно допустимых скоростей газа и т.д.).

Поэтому в промышленности используют большое число разнообразных по форме и размерам насадок, изготовленных из различных материалов (металла, керамики, пластических масс и др.), которые удовлетворяют основным требованиям при проведении того или иного процесса ректификации.

1.3.3 Пленочные аппараты

Эти аппараты применяются для ректификации под вакуумом смесей, обладающих малой термической стойкостью при нагревании (например, различные мономеры и полимеры, а также другие продукты органического синтеза).

В ректификационных аппаратах пленочного типа достигается низкое гидравлическое сопротивление. Кроме того, задержка жидкости в единице объема работающего аппарата мала.

К числу пленочных ректификационных аппаратов относятся колонны с регулярной насадкой в виде пакетов вертикальных трубок диаметром 6–20 мм (многотрубчатые колонны), а также пакетов плоскопараллельной или сотовой насадки с каналами различной формы, изготовленной из перфорированных металлических листов или металлической сетки. Одна из распространенных конструкций роторно–пленочных колонн показана на рис. 1.10.

Рис.1.10. Схема роторно–пленочной ректификационной колонны:

1 – колонна; 2 – рубашка для обогрева; 3 – ротор; 4 – роторный испаритель; 5 – конденсатор–дефлегматор; 6 – штуцер для ввода исходной смеси; 7 – штуцер для ввода флегмы; 8 – штуцер для ввода пара; 9 – штуцер для вывода остатка.

Недостатки роторных колонн: ограниченность их высоты и диаметра (из–за сложности изготовления и требований, предъявляемых к прочности и жесткости ротора), а также высокие эксплуатационные расходы.

В случае загрязненных сред целесообразно применять регулярные насадки, в том числе при работе под повышенным давлением. Для этих сред можно использовать также так называемые колонны с плавающей насадкой. В качестве насадки в таких колоннах обычно применяют легкие полые шары из пластмассы, которые при достаточно высоких скоростях газа переходят во взвешенное состояние. Вследствие их интенсивного взаимодействия такая насадка практически не загрязняется.

В колоннах с плавающей насадкой возможно создание более высоких скоростей, чем в колоннах с неподвижной насадкой. При этом увеличение скорости газа приводит к расширению слоя шаров, что способствует снижению скорости газа в слое насадки. Поэтому существенное увеличение скорости газового потока в таких аппаратах (до 3–5 м/с) не приводит к значительному возрастанию их гидравлического сопротивления.



1.3.4 Центробежные ректификаторы

Для интенсификации массообмена и повышения эффективности разделения были предложены аппараты, работающие на принципе использования центробежной силы (колонны с вращающейся трубой, горизонтальные аппараты с вращающимся спиралевидным ротором).

Центробежный пленочный ректификационный аппарат состоит из неподвижного кожуха, в котором вращается с большой скоростью ротор, состоящий из спиральной металлической ленты, ограниченной изнутри и снаружи сетчатыми цилиндрами. Начальная смесь движется по стенкам спирали в виде тонкой пленки от центра к периферии. Пар движется с большой скоростью противотоком к жидкости, и взаимодействие фаз происходит на поверхности плёнки. Интенсивность массообмена определяется сопротивление жидкой и паровой пленок. Поэтому эффективность пленочной ректификации возрастает и турбулизацией потоков пара и жидкости.

Несмотря на сложность устройства, центробежные ректификационные аппараты могут быть успешно применены при разделении смесей, требующем очень большого числа тарелок.

1.4. Тарельчатые колонны

Наиболее распространенными абсорбционными аппаратами являются тарельчатые колонны. По своему устройству они делятся на колонны с колпачковыми тарелками и колонны с ситчатыми тарелками.



1.4.1 Колпачковые колонны

Эти колонны наиболее распространены в ректификационных установках. На рис.1.11. схематически изображена колонна небольшого диаметра, состоящая из тарелок 1, на каждой из которых имеется один колпачок 2 круглого сечения и патрубок 3 для прохода пара. Края колпачка погружены в жидкость. Благодаря этому на тарелке создается гидравлический затвор, и пар, выходящий из колпачка, должен проходить через слой жидкости, находящийся на тарелке. Колпачки имеют отверстия или зубчатые прорези для раздробления пара на мелкие пузырьки, т.е. для увеличения поверхности его соприкосновения с жидкостью.

Приток и отвод жидкости, а также высоту жидкости на тарелке регулируют при помощи переливных трубок 4, которые расположены на диаметрально противоположных концах тарелки; поэтому жидкость течет на соседних тарелках во взаимно противоположных направлениях.

Схема работы колпачковой тарелки изображена на рис. 1.12. Выходящие через прорези колпачки пузырьки пара сливаются в струйки, которые проходят через слой жидкости, находящейся на тарелке, и над жидкостью образуется слой пены и брызг, – основная область массообмена и теплообмена между паром и жидкостью на тарелке.

При движении струйки пара обычно сливаются друг с другом; при этом некоторая часть сечения прорезей обнажается, и образуются каналы, по которым газ проходит из-под колпачка сквозь жидкость. Поэтому поверхность взаимодействия газа с жидкостью непосредственно в зоне барботажа невелика. Основная зона фазового контакта находится в области пены и брызг над жидкостью, которые образуются вследствие распыления пара в жидкости и уноса брызг при трении пара о жидкость.

Рис. 1.11. Схема устройства тарельчатой (колпачковой) колонны: 1 – тарелка; 2 – колпачок; 3 – паровой патрубок; 4 – переливная трубка.

Рис.1.12. Схема работы колпачковой тарелки.



1.4.2 Ситчатые колонны

Колонны этого типа (см. рис. 1.13) состоят из вертикального цилиндрического корпуса 1 с горизонтальными тарелками 2, в которых просверливается значительное число мелких отверстий, равномерно распределенных по всей поверхности тарелки. Для слива жидкости и регулирования ее уровня на тарелке служат переливные трубки 3. Нижние концы трубок 3 погружены в стаканы 4 на лежащих ниже тарелках и образуют гидравлические затворы.

Рис. 1.13. Схема устройства ситчатой колонны: 1 – корпус; 2 – ситчатая тарелка; 3 – переливная трубка; 4 – стакан.

Пар проходит через отверстия тарелки (см. рис. 1.14) и распределяется в жидкости в виде мелких струек; лишь на некотором расстоянии от дна тарелки образуется слой пены и брызг – основная область массообмена и теплообмена на тарелке.

Рис. 1.14. Схема работы ситчатой тарелки.

В определенном диапазоне нагрузок ситчатые тарелки обладают большим к.п.д., чем колпачковые. Однако допустимые нагрузки по жидкости и пару для ситчатых колонн относительно невелики. При слишком малой скорости пара (около 0,1 м/сек) происходит просачивание жидкости через отверстия тарелки и в связи с этим резкое падение к.п.д. тарелки.

Давление и скорость пара, проходящего через отверстия сетки, должны быть достаточными для преодоления давления слоя жидкости на тарелке и должны препятствовать ее стекания через отверстия.

Проскок жидкости у ситчатых тарелок возрастает с увеличением диаметра тарелки и отклонением ее от строго горизонтального положения. Поэтому диаметр и число отверстий следует подбирать так, чтобы жидкость удерживалась на тарелках и не увлекалась механически паром. Обычно диаметр отверстий ситчатых тарелок принимают равным 0,8 – 3 мм.

Ситчатые колонны эффективно работают только при определенных скоростях ректификации, и регулирование режима их работы затруднительно. Кроме того, ситчатые тарелки требуют весьма тщательной горизонтальной установки, так как иначе пары будут проходить через часть поверхности сетки, не соприкасаясь с жидкостью.

Ситчатые тарелки уступают колпачковым по допустимому верхнему пределу нагрузки; при значительных нагрузках потеря напора в них больше, чем у колпачковых.

При внезапном прекращении подвода пара или значительном снижении его давления тарелки ситчатой колонны полностью опоражниваются от жидкости, и требуется заново запускать колонну для достижения заданного режима ректификации.

Очистка, промывка и ремонт ситчатых тарелок производятся относительно удобно и легко.

Чувствительность к колебаниям нагрузки, а также загрязнениям и осадкам, которые образуются при перегонке кристаллизующихся веществ и быстро забивают отверстия тарелки, ограничивают область использования ситчатых колонн; их применяют, главным образом, при ректификации спирта и жидкого воздуха (кислородные установки).

Для повышения к.п.д. в ситчатых тарелках (как и в колпачковых) создают более длительный контакт между жидкостью и паром.


2. Теоретические основы расчета тарельчатых ректификационных колонн

Известно два основных метода анализа работы и расчета ректификационных колонн: графоаналитический (графический) и аналитический. Существуют некоторые допущения, мало искажающие действительный процесс, но существенно упрощающие его анализ и расчет:

1.молярные теплоты испарения компонентов при одной и той же температуре приблизительно одинаковы, поэтому каждый кмоль пара при конденсации испаряет 1 кмоль жидкости. Следовательно, количество поднимающихся паров в любом сечении колонны одинаково;

2.в дефлегматоре не происходит изменения состава пара. Состав пара, уходящего из ректификационной колонны, равен составу дистиллята;

3.при испарении жидкости в кипятильнике не происходит изменения ее состава;

4.теплоты смешения компонентов разделяемой смеси равны 0.



2.1 Материальный баланс ректификационной колонны

Согласно схеме на рис. 2.15 в колонну поступает F кмоль исходной смеси, состав которой хF в мольных долях низкокипящего компонента. Сверху из колонны удаляется G кмоль паров, образующих после конденсации флегму и дистиллят. Количество получаемого дистиллята D кмоль, его состав хD в мольных долях низкокипящего компонента. На орошение колонны возвращается флегма в количестве Ф кмоль, причем ее состав равен составу дистиллята (хф=xD в мольных долях). Снизу из колонны удаляется W кмоль остатка состава xw в мольных долях низкокипящего компонента. Тогда уравнение материального баланса колонны имеет вид:

Ф+F=G+W                                                         (2.14)

Поскольку G=D+Ф, то

F=D+W                                                     (2.15)

Соответственно по низкокипящему компоненту материальный баланс имеет вид:

FxF=DxD+WxW                                                                                     (2.16)

Концентрации питания, дистиллята и кубового остатка в мольных долях рассчитываются по формулам:

Питание:

, где                                                        (2.17)

 – мольные массы бензола и толуола.

Дистиллят:

                                                                (2.18)

Кубовый остаток:

                                            (2.19)



Рис. 2.15. К составлению материального баланса ректификационной колонны: 1 – куб–испаритель; 2 – колонна; 3 – дефлегматор.

2.2. Расчет флегмового числа

Нагрузки ректификационной колонны по пару и жидкости определяются рабочим флегмовым числом R (R=Ф/D).

Используют приближенные вычисления, основанные на определении коэффициента избытка флегмы (орошения) Z=R/Rmin. Здесь Rmin – минимальное флегмовое число:

, где                                                                (2.20)

хF и хD – мольные доли легколетучего компонента соответственно в исходной смеси и дистилляте, кмоль/кмоль смеси; y*F – концентрация легколетучего компонента в паре, находящемся в равновесии с исходной смесью, кмоль/кмоль смеси.

Один из возможных приближенных методов расчета R заключается в нахождении такого флегмового числа, которому соответствует минимальное произведение N´(R+1), пропорциональное объему ректификационной колонны (N – число ступеней изменения концентраций или теоретических тарелок, определяющее высоту колонны, а (R+1) – расход паров и, следовательно, сечение колонны).

При отсутствии данных о коэффициенте избытка флегмы для разделяемых смесей можно применять эмпирическую зависимость:

R=1,3·Rмин+0,3                                                   (2.21)

Более точный метод расчета Rопт предполагает знание приведенных затрат и учет расходов, связанных с подачей сырья и подводом теплоты в колонну и организацией ее орошения, а также стоимость колонны и вспомогательного оборудования.

Рис. 2.16. К определению оптимального флегмового числа: 1 – эксплуатац. расходы; 2 – капитальные затраты; 3 – общие затраты на ректификацию.

2.3. Уравнения рабочих линий

y=                                               (2.22)

Зависимость (2.22) является уравнением рабочей линии укрепляющей части колонны. В этом уравнении  – тангенс угла наклона рабочей линии к оси абсцисс, а – отрезок, отсекаемый верхней рабочей линией на оси ординат.

, где f=F/D                                              (2.23)

Зависимость (2.22) представляет собой уравнение рабочей линии исчерпывающей части колонны. В этом уравнении – тангенс угла наклона рабочей линии к оси ординат, а  – отрезок, отсекаемый нижней рабочей линией на оси абсцисс. Умножив числитель и знаменатель выражений для А' и А на количество дистиллята D, можно заметить, что они представляют собой отношения количеств жидкой и паровой фаз, или удельный расход жидкости, орошающей данную часть колонны.



2.4. Определение числа тарелок и высоты колонны

Наносим на диаграмму y–x рабочие линии верхней и нижней части колонны рис. 2.17 и находим число ступеней изменения концентрации nТ.

Рис. 2.17. Графическое определение числа теоретических тарелок:

ОE – равновесная кривая, АВ и ВС – рабочие линии для укрепляющей в исчерпывающей частей колонны, 1–6 – тарелки.

Число тарелок рассчитывается по уравнению:

                                                   (2.24)

Для определения среднего к.п.д. тарелок  находим коэффициент относительной летучести разделяемых компонентов при средних температурах для верхней и нижней частей колонны:

Для верхней части:

                                                 (2.25)

Для нижней части:

                                               (2.26)

Величина среднего к.п.д. тарелок , который зависит от многих переменных величин (конструкция и размеры тарелки, гидродинамические факторы, физико-химические свойства пара и жидкости). На рис. 2.18 приведены значения среднего к.п.д. тарелок, полученные по опытным данным для промышленных ректификационных колонн сравнительно небольшого диаметра. По оси абсцисс на этом графике отложены произведения коэффициента относительной летучести разделяемых компонентов α на динамический коэффициент вязкости жидкости питания μ (в мПа·с) при средней температуре в колонне.

Рис. 2.18. Диаграмма для приближенного определения среднего к.п.д. тарелок.

Определение вязкости жидкости (смеси) в верхней и нижней частях колонны а) в верхней части колонны:

                       (2.27)

б) в нижней части колонны:

                              (2.28)

Определение вязкости пара:

а) в верхней части колонны:

                                             (2.29)

б) в нижней части колонны:

                                 (2.30)

Число действительных тарелок:

а) в верхней части колонны:

                                     (2.31)

б) в нижней части колонны:

                                                      (2.32)

Высота тарельчатой колонны:

                                               (2.33)

где h – расстояние между тарелками,

ZВ – расстояние между верхней тарелкой и крышкой колонны,

ZН – расстояние между нижней тарелкой и днищем колонны,

N – число действительных тарелок.



2.5. Определение средних массовых расходов пара и жидкости в верхней и нижней частях колонны



Ø  Определение среднего мольного состава жидкости в верхней и нижней частях колонны:

а) в верхней части колонны:

                                                           (2.34)

б) в нижней части колонны:

                                                           (2.35)

Ø  Определение среднего мольного состава пара в верхней и нижней частях колонны:

а) в верхней части колонны:

                                                              (2.36)

б) в нижней части колонны:

                                                    (2.37)

Ø  Средние мольные массы жидкости в верхней и нижней частях колонны:

а) в верхней части колонны:

                                        (2.38)

б) в нижней части колонны:

                                       (2.39)

Ø  Определение средних мольных масс пара в верхней и нижней частях колонны: а) в верхней части колонны:

                                      (2.40)

б) в нижней части колонны:

                                     (2.41)

Ø  Определение средней плотности пара в верхней и нижней частях колонны:

                                             (2.42)

                                  (2.43)

Ø  Средняя плотность пара в колонне:

Ø

                                                            (2.44)

Ø  Средняя плотность жидкости в колонне:

Ø

                                                              (2.45)

Ø  Определение средней плотности жидкости в верхней и нижней частях колонны:

                                        (2.46)

                                       (2.47)

Ø  Определение мольной массы исходной смеси и дистиллята:

                                             (2.48)

                                            (2.49)

Ø  Расчет средних массовых расходов по жидкости для верхней и нижней частей колонны:

Ø

                                                                (2.50)

                                              (2.51)

Ø  Расчет средних массовых расходов пара для верхней и нижней частей колонны:

                                                       (2.52)

                                                       (2.53)

2.6. Определение скорости пара и диаметра колонны

Эффективность работы тарельчатых колонн в значительной степени зависит от скорости пара в свободном сечении колонны. Эта скорость зависит от физико-химических свойств взаимодействующих фаз (плотность, вязкость, поверхностное натяжение и др.) и конструктивных особенностей колонны. Оптимальная величина скорости может быть установлена в каждом отдельном случае только опытным путем. В общем случае предельно допустимая скорость пара в колонне должна быть несколько меньше скорости, соответствующей явлению «захлебывания» колонны, когда восходящий поток пара начинает препятствовать стеканию жидкости по тарелкам. В колоннах, работающих при атмосферном давлении, скорость пара обычно принимают 0.3–0.6 м/с; эта скорость непосредственно связана со скоростью в отверстиях тарелок, которую следует выбирать в пределах 2–6 м/с.

Скорость паров в колоннах может быть повышена при увеличении расстояния между тарелками или применении специальных устройств в виде отбойников, позволяющие уменьшить сепарационный объем между тарелками.

При больших скоростях происходит увеличение потоком пара жидкости с нижележащих тарелок на тарелки, лежащие выше, т.е. механический унос жидкости, и слияние отдельных пузырьков пара в струю, и в результате этого уменьшается поверхность контакта фаз и длительность контакта.

Расчет рабочей скорости пара в верхней и нижней частях колонны по уравнению:

а) в верхней части колонны:

                                                                (2.54)

б) в нижней части колонны:

                                                               (2.55)

где С – коэффициент, зависящий от конструкции тарелок, расстояния между тарелками, рабочего давления в колонне, нагрузки колонны по жидкости.


Рис. 2.19. Значения коэффициента С: А, Б – колпачковые тарелки с круглыми колпачками;В – ситчатые тарелки.

Диаметр колонны определяется по уравнению:

а) в верхней части колонны:

                                               (2.56)

 б) в нижней части колонны:

                                             (2.57)

Скорость пара в колонне при стандартном диаметре:

а) в верхней части колонны:

                                                        (2.58)

б) в нижней части колонны:

                                                      (2.59)

Средняя скорость пара рассчитывается по формуле:

                                                            (2.60)



2.7. Гидравлическое сопротивление тарельчатых колонн

При конструировании тарельчатых колонн следует учитывать гидравлическое сопротивление, в результате которого возникает значительная разность давлений у основания и вершины колонны. Перепад давлений будет тем больше, чем больше число тарелок в колонне и чем выше уровень жидкости на каждой тарелке. Основные сопротивления прохождения паров возникают на входе и на выходе из паровых патрубков и через прорези колпачков (местные сопротивления). Следует также учитывать потери на преодоление гидростатического давления столба жидкости на каждой тарелке. Обычно сопротивление колпачковой тарелки составляет 25–50 мм водного столба в условиях работы при атмосферном давлении и несколько ниже при работе под вакуумом.

Гидравлическое сопротивление тарелок:

                                                   (2.61)

Гидравлическое сопротивление сухой тарелки в верхней и нижней частях колонны: а) в верхней части колонны:

                                                        (2.62)

б) в нижней части колонны:

, где                                      (2.63)

ζ – коэффициент сопротивления, числовое значение которого можно принимать равным от 1.1 до 2.0;

ω0 – скорость пара в отверстиях тарелки в .

Сопротивление, обусловленное силами поверхностного натяжения:

 , где                                                                           (2.64)

σ – поверхностное натяжение в ;

d0 – диаметр отверстий тарелки в .

Объемный расход жидкости в верхней и нижней частях колонны:

а) в верхней части колонны:

                                                       (2.65)

б) в нижней части колонны:

                                     (2.66)

Высота слоя над сливной перегородкой в верхней и нижней частях колонны:

а) в верхней части колонны:

                                                (2.67)

б) в нижней части колонны:

         , где                                                           (2.68)

Lc – периметр слива;

κ=ρпж/ρЖ – отношение парожидкостного слоя к плотности жидкости, принимается равным 0.5

Высота парожидкостного слоя на тарелке в верхней и нижней частях колонны:

а) в верхней части колонны:

                                                      (2.69)

б) в нижней части колонны:

, где                                             (2.70)

hпер – высота переливного порога

Сопротивление парожидкостного слоя на тарелке в верхней и нижней частях колонны:

а) в верхней части колонны:

                          (2.71)

б) в нижней части колонны:

                         (2.72)


2.8. Расчет числа действительных тарелок графоаналитическим методом (построением кинетических линий)

Эффективность тарелки по Мэрфи:

                                (2.73)

                                     (2.74)

                                (2.75)

, где                                                        (2.76)

Ey – локальная эффективность по пару;

e – межтарельчатый унос жидкости;

θ – доля байпасирующей жидкости;

S – число ячеек полного перемешивания;

m – коэффициент распределения компонента по фазам в условиях равновесия;

λ=m(R+1)R – фактор массопередачи для укрепляющей части;

λ=m(R+1)/(R+f) – фактор массопередачи для исчерпывающей части.

Локальная эффективность по пару:

, где                                                       (2.77)

 – число единиц переноса по паровой фазе на тарелке        (2.78)

 – скорость пара в рабочем сечении тарелки            (2.79)

 – рабочее сечение тарелки

 – коэффициент массопередачи    (2.80)

βxf, βyf – коэффициенты массоотдачи, отнесенные к единице рабочей площади тарелки для жидкой и паровой фаз

       (2.81)

  (2.82)

Критерий Фруда:

а) в верхней части колонны:

                                                           (2.83)

б) в нижней части колонны:

                                                           (2.84)

Паросодержание барботажного слоя:

а) в верхней части колонны:

                                                          (2.85)

б) в нижней части колонны:

                                                         (2.86)

Высота светлого слоя жидкости:

(2.87)

Удельный расход жидкости на 1м ширины переливной перегородки для верхней и нижней частей колонны:

а) в верхней части колонны:

                                 (2.88)

б) в нижней части колонны:

, где                                            (2.89)

b – ширина переливного порога

Коэффициент диффузии в жидкости при средней температуре в верхней и нижней частях колонны:

а) в верхней части колонны:

                          (2.90)

б) в нижней части колонны:

                        (2.91)

Коэффициент диффузии в жидкости при температуре t=200C в верхней и нижней частях колонны:

а) в верхней части колонны:

                     (2.92)

б) в нижней части колонны:

                     (2.93)

υБ, υТ – мольные объемы бензола и толуола, A=B=1 – коэффициенты.

Вязкость жидкости при t=200С в верхней и нижней частей колонны:

а) в верхней части колонны:


                             (2.94)

б) в нижней части колонны:

                             (2.95)

Температурный коэффициент b для верхней и нижней частей колонны:

а) в верхней части колонны:

                                                        (2.96)

б) в нижней части колонны:

                                                       (2.97)

Коэффициент диффузии в паровой фазе при средней температуре в верхней и нижней частях колонны:

а) в верхней части колонны:

                         (2.98)

б) в нижней части колонны:

, где                 (2.99)


Р – давление в колонне

Плотность орошения для верхней и нижней частей колонны:

а) в верхней части колонны:

                                                            (2.100)

б) в нижней части колонны:

, где                                                    (2.101)

S – число ячеек полного перемешивания. При Dст=1.8 м и b=0.289 м принимаем, что 1 ячейка перемешивания соответствует длине пути жидкости l0=300–400 мм. Пусть l0=350 мм, тогда длина пути жидкости:

  (2.102)


3. Расчетная часть

Разделяемая смесь: бензол–толуол (ХF=0.40). Нагрузка колонны по сырью – 10 т/час. Содержание низкокипящего компонента в дистилляте (ХD=0.97), в кубовом остатке (ХW=0.029). Контактный элемент – тарелка.



3.1. Материальный баланс колонны и рабочее флегмовое число

Согласно уравнениям материального баланса (2.14, 2.15, 2.16) выразим и рассчитаем расход дистиллята и кубового остатка:

;

Определим концентрации питания, дистиллята и кубового остатка в мольных долях в соответствии с формулами (2.17, 2.18, 2.19):

Питание:



Дистиллят:


Кубовый остаток:



Вычислим равновесные составы фаз для бензольно-толуольной смеси при атмосферном давлении, считая, что смесь характеризуется законом Рауля. Расчет представлен в табл. 3.1.

Таблица 3.1

Парожидкостное равновесие системы бензол–толуол

T,0С

Pб,

мм.рт.ст. ¤

Рт,

мм.рт.ст. ¤

П,

мм.рт.ст.

x=(П–Рт)/(Рб–Рт)

y*=(Р*б/П)x

80 760,0 300,0 760 1 1
84 852,0 333,0 760 0,823 0,922
88 957,0 379,5 760 0,659 0,830
92 1078,0 432,0 760 0,508 0,720
96 1204,0 492,5 760 0,376 0,596
100 1344,0 559,0 760 0,256 0,453
104 1495,0 625,5 760 0,155 0,304
108 1659,0 704,5 760 0,058 0,128
110 1748,0 760,0 760 0 0
Примечание: ¤ – [8]

Полученные данные наносим в виде кривых в координатах t–x,y и y*–x (см. рис. 3.20, 3.21).

Рис.3.20. Фазовая диаграмма t–x,y системы бензол–толуол.

Рис. 3.21. Диаграмма равновесия между паром и жидкостью в системе бензол–толуол.

По диаграмме y*–x находим y*F при xF=0.44: y*F=0.66.

По формуле (2.20) определим минимальное флегмовое число:

Далее, задав различные значения коэффициента избытка флегмы Z, определим флегмовые числа. Затем рассчитаем b (длина отрезка, отсекаемого на оси ординат верхней рабочей линией). Графическим построением определим число ступеней изменения концентраций для каждого флегмового числа (см. приложение 1).

Расчеты и результаты графических построений приведены в табл. 3.2.

Таблица 3.2 Данные для расчета рабочего флегмового числа

Z=R/Rmin

1 1.1 1.2 1.4 1.5 1.7 1.9 2.5
R 1.41 1.55 1.69 1.97 2.12 2.40 2.68 3.53

b=XD/(R+1)

0.40 0.38 0.36 0.33 0.31 0.29 0.26 0.21
N 27 20 18 16 14 13 12 11
N(R+1) 65.07 51 48.42 47.52 43.68 44.20 44.16 49.83

Минимальное значение N(R+1) соответствует числу ступеней изменения концентраций, равному 14, и рабочему флегмовому числу R=2.12. Данный вывод графически интерпретирует рис. 3.22.

Рис. 3.22. Диаграмма равновесия между паром и жидкостью в системе бензол–толуол при флегмовом числе R=2.12

Расчет рабочего флегмового числа возможен также с применением эмпирической зависимости (2.21):



3.2. Число теоретических тарелок

Рассчитаем уравнение рабочей линии верхней части колонны по формуле (2.22) при XD=0.97; R=2.12:

y=

Интерполяцией определим составы жидкости и пара, покидающих тарелки верхней (укрепляющей) части колонны. Для расчета используем данные табл. 3.1.


x0=y1=XD=0.970

1)  y2=0.947

2)  y3=0.913

3)  y4=0.863

4)  y5=0.797

5)  y6=0.729

6)  y7=0.667

С 7-ой ступени стекает жидкость, близкая по составу к исходной смеси (ХF=0.44). Примем 7-ую ступень за ступень питания.

Далее для определения составов жидкости и пара будем пользоваться уравнением рабочей линии для нижней (исчерпывающей) части колонны.

Уравнение рабочей линии нижней части колонны определим по формуле (2.23) при ХW=0.03; R=2.12; F=10 т/час; D=3.94 т/час:

y=

1)  y8=0.618

2)  y9=0.585

3)  y10=0.538

4)  y11=0.475

5)      y12=0.392

6)      y13=0.305

7)      y14=0.214

8)      y15=0.137

9)      y16=0.079

Итак, с 16-ой ступени стекает жидкость, содержание бензола в которой близко к содержанию его в кубовом остатке (ХW=0.03). Следовательно, при подаче исходной смеси на 7-ую ступень для осуществления процесса необходим аппарат, эквивалентный 16 теоретическим ступеням.

На практике данный алгоритм часто выполняют графически, строя ступенчатую линию между кривой равновесия и рабочей линией (см. приложение 1).



3.3. Средние массовые расходы пара и жидкости в верхней и нижней частях колонны

Рассчитаем средний мольный состав жидкости в верхней и нижней частях колонны, используя формулы (2.34, 2.35):

а) в верхней части колонны:

б) в нижней части колонны:

Рассчитаем средний мольный состав пара в верхней и нижней частях колонны.

1 способ с использованием формул (2.36, 2.37):

а) в верхней части колонны при yD=xD=0.97; y*F=0.66:

б) в нижней части колонны при yW=xW=0.03; y*F=0.66:

2 способ с использованием уравнений рабочих линий (2.22, 2.23):

а) в верхней части колонны:

б) в нижней части колонны:

Определим средние мольные массы жидкости в верхней и нижней частях колонны по формулам (2.38, 2.39):

а) в верхней части колонны:

б) в нижней части колонны:

Определим средние мольные массы пара в верхней и нижней частях колонны по формулам (2.40, 2.41):

а) в верхней части колонны при Yср.В.=0.790 кмоль/кмоль смеси:

б) в нижней части колонны при Yср.Н.=0.336 кмоль/кмоль смеси:

Определим мольные массы исходной смеси и дистиллята по формулам (2.48, 2.49):

Рассчитаем средние массовые расходы по жидкости для верхней и нижней частей колонны по формулам (2.50, 2.51):

а) в верхней части колонны:

б) в нижней части колонны:



Рассчитаем средние массовые расходы пара для верхней и нижней частей колонны по формулам (2.52, 2.53):

а) в верхней части колонны:

б) в нижней части колонны:



3.4. Скорость пара и диаметр колонны

Средние температуры пара определим по диаграмме t–x,y (см. рис. 3.20):

1 способ:

при yср.В=0.790→tср.В.=890С

при yср.Н=0.336→tср.Н.=1030С

Определим среднюю температуру в колонне при tср.В.=890С, tср.Н.=1030С:

2 способ:

при xD=0.97→tD=830С

при xW=0.03→tW=1090С

при xF=0.44→tF=900С

Далее рассчитаем средние температуры в верхней и нижней частях колонны:

Определим среднюю температуру в колонне при tD=830С; tW=1090С; tF=900С

Средние плотности пара находим по формулам (2.42, 2.43):

а) в верхней части колонны при tср.В.=890С:

б) в нижней части колонны при tср.Н.=1030С:

Среднюю плотность пара в колонне определим по уравнению (2.44):

Рассчитаем среднюю плотность жидкости (смеси) в колонне:

1 способ

Сначала определим плотность жидкого бензола при tD=830С и жидкого толуола при tW=1090С интерполяцией с использованием справочной информации по плотности веществ [11]:

·  Плотность жидкого бензола при tD=830С:

При t=800С→ρБ=815 кг/м3; при t=1000С→ρБ=793 кг/м3

·  Плотность жидкого толуола при tW=1090С:

При t=1000С→ρT=788 кг/м3; при t=1200С→ρT=766 кг/м3

Затем рассчитаем среднюю плотность жидкости (смеси) в колонне по формуле (2.45):

2 способ

Сначала определим плотность жидкого бензола и толуола при tср в=890С и при tср н=1030С интерполяцией с использованием справочной информации по плотности веществ [11]:

·  Плотность жидкого бензола при tср в=890С:

При t=800С→ρБ=815 кг/м3; при t=1000С→ρБ=793 кг/м3

·  Плотность жидкого толуола при tср в=890С:

При t=800С→ρТ=808 кг/м3; при t=1000С→ρТ=788 кг/м3

·  Плотность жидкого бензола при tср н=1030С:

При t=1000С→ρб=793 кг/м3; при t=1200С→ρб=769 кг/м3

·  Плотность жидкого толуола при tср н=1030С:

При t=1000С→ρT=788 кг/м3; при t=1200С→ρT=766 кг/м3

Затем рассчитаем среднюю плотность жидкости в верхней и нижней частях колонны по формуле (2.46, 2.47):

а) в верхней части колонны при tср.В.=890С:

б) в нижней части колонны при tср н=1030С:


Затем рассчитаем среднюю плотность жидкости в колонне:

Определим скорость пара в верхней и нижней частях колонны по формулам (2.54, 2.55), принимая расстояние между тарелками h=300 мм. Для ситчатых тарелок находим по графику С–h коэффициент С=0.032 (см. рис. 2.19):

а) в верхней части колонны:



б) в нижней части колонны:

Диаметр колонны определим по уравнениям (2.56, 2.57):

а) в верхней части колонны (GВ=3.53 кг/с; ωB=0.55 м/с; ρy,B=2.73 кг/м3):

б) в нижней части колонны (GН=3.80 кг/с; ωН=0.54 м/с; ρy,Н=2.83 кг/м3):


Рассчитаем скорость пара в колонне при стандартном диаметре D=1800 мм по формулам (2.58, 2.59):

а) в верхней части колонны:



б) в нижней части колонны:



Рассчитаем среднюю скорость пара по формуле (2.60):

3.5. Высота колонны

По диаграмме t–x,y (см. рис. 3.20) определим составы фаз при средних температурах верхней и нижней частей колонны:

при tср.В.=890С→xВ=0.480; yВ=0.790

при tср.Н.=1030С→xН=0.140; yН=0.336

Определим вязкости бензола и толуола при средних температурах верхней и нижней частей колонны интерполяцией с использованием справочной информации по вязкости веществ [8]:

·  Вязкость бензола при tср.В.=890С:

µ80Б=0.316 мПа·с; µ100Б=0.261 мПа·с

·  Вязкость бензола при tср.Н.=1030С:

µ100Б=0.261 мПа·с; µ120Б=0.219 мПа·с

·  Вязкость толуола при tср.В.=890С:

µ80Т=0.319 мПа·с; µ100Т=0.271 мПа·с

·  Вязкость толуола при tср.Н.=1030С:

µ100Т=0.271 мПа·с; µ120Т=0.231 мПа·с

Рассчитаем среднемолярные вязкости жидкости (смеси) в колонне по формулам (2.27, 2.28):

а) в верхней части колонны при tср.В.=890С:

б) в нижней части колонны при tср.Н.=1030С:


Рассчитаем вязкости пара в колонне по формулам (2.29, 2.30):

а) в верхней части колонны при tср.В.=890С:

а) в нижней части колонны при tср.Н.=1030С:

Находим коэффициент относительной летучести по составам фаз при средних температурах для верхней и нижней частей колонны по формулам (2.25, 2.26):

а) для верхней части:



б) для нижней части:

Определим:

Далее по графику  (см. рис. 2.18) определим значения средней эффективности тарелок:

Рассчитаем число действительных тарелок для верхней и нижней частей колонны:

а) для верхней части (2.31):

б) для нижней части (2.32):

Тогда общее число действительных тарелок:

Далее значения ZВ и ZН выбираем в соответствии с рекомендациями:

Диаметр колонны, мм

ZВ, мм

ZН, мм

400–1000 600 1500
1200–2200 1000 2000
2400 и более 1400 2500

Рассчитаем высоту колонны по формуле (2.33):

3.6. Расчет гидравлического сопротивления тарелок колонны

Технические характеристики ситчатой тарелки типа ТС–Р при диаметре колонны, равном 1800 мм, представлены в табл. 3.3.

Таблица 3.3 Технические характеристики тарелки типа ТС–Р

диаметр отверстий d0, мм

5

шаг между отверстиями при d0=5 мм t, мм

10–17

относительное свободное сечение тарелки при t в пределах 10–17 мм FC, %

18.8–5.8

свободное сечение колонны S, м2

2.54

рабочее сечение тарелки Sт, м2

2.294

высота переливного порога hПЕР, мм

40

периметр слива LC, м

1,32
ширина переливного порога b, м 0.289
расстояние между тарелками h, мм 300
коэффициент сопротивления ξ 1.1–2.0

Примечание:

t принимаем равным 15 мм

FC рассчитан интерполяцией и равен 9,5%

LC рассчитан и равен 1,32 м

b рассчитан и равен 0.289 м

ξ принимаем равным 1,85

Рассчитаем гидравлическое сопротивление тарелок для верхней части колонны: 1. Найдем скорость пара в отверстиях тарелки:

2. Определим гидравлическое сопротивление сухой тарелки по формуле (2.62) при =5.47 м/с:

3. Рассчитаем поверхностное натяжение жидкости (бензол и толуол) при средней температуре в верхней части колонны tср.в.=890С интерполяцией с использованием справочной информации по поверхностному натяжению веществ [8]:

·  Поверхностное натяжение бензола:

·

При t=800С→σБ=21.3·10-3 Н/м, при t=1000С→σБ=18.8·10-3 Н/м

·  Поверхностное натяжение толуола:

При t=800С→σТ=21.5·10-3 Н/м, при t=1000С→σТ=19.4·10-3 Н/м

Тогда:

4. Определим сопротивление, обусловленное силами поверхностного натяжения по формуле (2.64):

5. Определим объемный расход жидкости в верхней части колонны по формуле (2.65):



6. Периметр сливной перегородки (слива) LC и ширину переливного порога b находим, решая систему уравнений:

Решение дает: LC=1.32 м; b=0.289 м

7. Находим высоту слоя над сливной перегородкой по формуле (2.67):

8. Рассчитаем высоту парожидкостного слоя на тарелке по формуле (2.69):


9. Определим сопротивление парожидкостного слоя по формуле (2.71):

Итак, гидравлическое сопротивление тарелки в верхней части колонны составит по (2.61):

Рассчитаем гидравлическое сопротивление тарелок для нижней части колонны:

1. Определим гидравлическое сопротивление сухой тарелки по формуле (2.63) при =5.47 м/с:

2. Рассчитаем поверхностное натяжение жидкости (бензол и толуол) при средней температуре в нижней части колонны tср.н.=1030С интерполяцией с использованием справочной информации по поверхностному натяжению веществ [8]:

·  Поверхностное натяжение бензола:

При t=1000С→σБ=18.8·10-3 Н/м; при t=1200С→σБ=16.4·10-3 Н/м

·  Поверхностное натяжение толуола:


При t=1000С→σТ=19.4·10-3 Н/м; при t=1200С→σТ=17.3·10-3 Н/м

Тогда:

3. Определим сопротивление, обусловленное силами поверхностного натяжения по формуле (2.64):

5.Определим объемный расход жидкости в нижней части колонны по формуле (2.66):



5. Находим высоту слоя над сливной перегородкой по формуле (2.68):

6. Рассчитаем высоту парожидкостного слоя на тарелке по формуле (2.70):


7. Определим сопротивление парожидкостного слоя по формуле (2.72):

Итак, гидравлическое сопротивление тарелки в нижней части колонны составит по (2.61):

Проверим, соблюдается ли при расстоянии между тарелками h=0.3 м необходимое для нормальной работы тарелок условие:

,

следовательно, условие выполняется.

Проверим равномерность работы тарелок – рассчитаем минимальную скорость пара в отверстиях ωо,min достаточную для того, чтобы ситчатая тарелка работала всеми отверстиями.

ωо<ωо,min→5.47<6.94, следовательно, тарелки будут работать не всеми отверстиями.


3.7. Расчет числа действительных тарелок графоаналитическим методом (построение кинетических кривых)

Определим вязкость жидкости (бензол и толуол) при температуре t=200C в верхней и нижней частях колонны по формулам (2.94, 2.95):

а) в верхней части колонны при ;:

б) в нижней части колонны:

Рассчитаем коэффициент диффузии в жидкости при температуре t=200С в верхней и нижней частях колонны по формулам(2.92,2.93):

а) в верхней части колонны при ;

б) в нижней части колонны:

Определим плотность жидкости (смеси) при t=200C в верхней и нижней частях колонны по формулам (2.46, 2.47):

а) в верхней части колонны:

при ;

б) в нижней части колонны:

при ;

Рассчитаем температурный коэффициент b для верхней и нижней частей колонны по формулам (2.96, 2.97):

а) в верхней части колонны:

б) в нижней части колонны:

Рассчитаем коэффициент диффузии в жидкости при средней температуре в верхней и нижней частях колонны по формулам (2.90, 2.91):

а) в верхней части колонны:


б) в нижней части колонны:

Определим коэффициент диффузии в паровой фазе при средней температуре в верхней и нижней частях колонны по формулам (2.98, 2.99):

а) в верхней части колонны при tср.в.=890С:

б) в нижней части колонны при tср.н.=1030С:

Определим плотность орошения для верхней и нижней частей колонны по формулам (2.100, 2.101): а) в верхней части колонны:

б) в нижней части колонны:


Определим удельный расход жидкости на 1м ширины переливной перегородки для верхней и нижней частей колонны по формулам (2.88, 2.89):

а) в верхней части колонны:

б) в нижней части колонны:

Рассчитаем скорость пара в рабочем сечении тарелки по формуле (2.79):

Рассчитаем показатель степени в формуле расчета высоты светлого слоя жидкости по формуле:

Рассчитаем поверхностное натяжение воды при tср.в.=890С и tср.н.=1030С интерполяцией с использованием справочной информации по поверхностному натяжению воды [11]:

·  Поверхностное натяжение воды при tср.в.=890С:

При t=800С→σв=62.6·10-3 Н/м; при t=1000С→σв=58.9·10-3 Н/м

·  Поверхностное натяжение воды при tср.н.=1030С:

При t=1000С→σв=58.9·10-3 Н/м; при t=1200С→σв=54.9·10-3 Н/м

Определим высоту светлого слоя жидкости для верхней и нижней частей колонны по формуле (2.87):

а) в верхней части колонны:

б) в нижней части колонны:

Критерий Фруда определим по формулам (2.83,2.84)

а) в верхней части колонны:

б) в нижней части колонны:

Определим паросодержание барботажного слоя по формулам (2.85, 2.86):

а) в верхней части колонны:

б) в нижней части колонны:

Рассчитаем коэффициенты массоотдачи, отнесенные к единице рабочей площади тарелки для жидкой и паровой фаз по формулам (2.81, 2.82):

а) в верхней части колонны:

б) в нижней части колонны:

Осуществим пересчет коэффициента массоотдачи из в :

а) в верхней части колонны:

б) в нижней части колонны:

При х=0,05 в нижней части колонны коэффициент распределения m (тангенс угла наклона равновесной линии в этой точке) равен 2,60.

По формуле (2.80) вычислим коэффициент массопередачи Куf:

Определим число единиц переноса по формуле (2.78):

Рассчитаем локальную эффективность по пару по формуле (2.77):

Фактор массопередачи для нижней части колонны:

, где

Тогда:

Рассчитаем В по формуле (2.76):

Далее определим значение Е′′mу по формуле (2.75):

Определим Е′mу по формуле (2.74):

Эффективность по Мэрфи находим по формуле (2.73), принимая e, равным 1:

При х=0,60 в верхней части колонны коэффициент распределения m (тангенс угла наклона равновесной линии в этой точке) равен 0.82.

По формуле (2.80) вычислим коэффициент массопередачи Куf:

Определим число единиц переноса по формуле (2.78):

Рассчитаем локальную эффективность по пару по формуле (2.77)

Фактор массопередачи для верхней части колонны:

Рассчитаем В по формуле (2.76):

Далее определим Е′′mу по формуле (2.75):

Определим величину Е′mу по формуле (2.74):

Эффективность по Мэрфи находим по формуле (2.73), принимая e, равным 1:

Интерполяцией определим Y*, необходимое для нахождения Yвых. Для расчета используем данные табл. 3.1.

В верхней части колонны:

при х=0.60:

при х=0.75:

при х=0.90:

В нижней части колонны:

при х=0.05:

при х=0.15:

при х=0.30:

По уравнениям рабочих линий находим Yвх:

В верхней части колонны:

При х=0.60→

При х=0.75→

При х=0.90→

В нижней части колонны:

При х=0.05→

При х=0.15→

При х=0.30→

Используя, ранее рассчитанные Y*, Yвх и Еmy, определим Yвых:


В верхней части колонны:

В нижней части колонны:

Результаты расчета параметров, необходимых для построения кинетической линии, приведены в табл. 3.4:

Таблица 3.4 Данные для построения кинетической линии
параметр Нижняя часть Верхняя часть
x 0.05 0.15 0.30 0.60 0.75 0.90
m 2.60 1.87 1.34 0.82 0.65 0.51

Kyf

0.09 0.10 0.11 0.10 0.10 0.11

noy

4.79 5.32 5.85 5.11 5.11 5.62

Ey

0.99 0.99 0.99 0.99 0.99 0.99
λ 1.83 1.31 0.94 1.21 0.96 0.75
В 2.01 1.44 1.03 1.32 1.06 0.83

E''my

2.17 1.75 1.49 1.67 1.51 1.38

E'my

1.51 1.40 1.28 1.37 1.30 1.23

Emy

0.69 0.67 0.64 0.42 0.42 0.41
Y* 0.11 0.29 0.51 0.79 0.88 0.96

Yвх

0.06 0.21 0.43 0.72 0.82 0.92

Yвых

0.09 0.26 0.48 0.75 0.85 0.94

Используя данные табл. 3.4, наносим на диаграмму равновесия между паром и жидкостью в системе бензол–толуол при флегмовом числе R=2.12 точки, по которым проводим кинетическую линию (см. рис. 3.23).

Рис. 3.23. Определение числа действительных тарелок бензольно-толуольной смеси при флегмовом числе R=2.12

Построением ступеней между рабочей и кинетической линиями определим число действительных тарелок для верхней (укрепляющей) и нижней (исчерпывающей) частей колонны.

Общее число действительных тарелок:


4. Выбор конструкционного материала аппарата и опор

Оборудование современных процессов нефтепереработки и нефтехимии должно работать при низких и высоких температурах, значительных механических напряжениях, в агрессивных рабочих средах. Поэтому материалы, применяемые в нефтезаводском, нефтехимическом машиностроении, должны непременно обладать радом свойств:

•  высокой механической прочностью;

•  высокой жаропрочностью, т.е. способностью сохранять необходимую прочность при работе в условиях высоких температур;

•  сохранением свойств после резких теплосъемов;

•  высокими вязкостью и усталостными свойствами (циклической прочностью) – устойчивостью против знакопеременных или повторных однозначных нагрузок;

•  малой склонностью к старению, т.е. к неблагоприятному изменению с течением времени механических свойств, выражающемуся в снижении вязкости и повышении твердости и прочности.

•  высокой коррозионной стойкостью в агрессивных средах, а также жаростойкостью – устойчивостью против химического разрушения при высоких температурах.

Следовательно, конструкционный материал подбирается в зависимости от таких важных факторов как тепловая нагрузка аппарата, температурные условия процесса, физико-химические параметры рабочих сред, условия теплообмена, характер гидравлических сопротивлений, вид материала и его коррозийную стойкость, простота устройства и компактность, расположение аппарата, взаимное направление движения рабочих сред, возможность очистки поверхности теплообмена от загрязнений, расход металла на единицу переданной теплоты и другие технико-экономические показатели. Для изготовления оборудования применяют углеродистые и легированные стали, серый, модифицированный и легированные чугуны, цветные металлы и сплавы, а также неметаллические материалы.

Химические продукты в той или иной мере всегда вызывают коррозию материала аппарата, поэтому для изготовления их применяют различные металлы (железо, чугун, алюминий) и их сплавы. Наибольшее применение находят стали. Стали с низким содержанием углерода хорошо штампуются, но плохо обрабатываются резанием. Добавки легирующих элементов улучшают качество сталей и придают им особые свойство (например, хром улучшает механические свойства, износостойкость и коррозионную стойкость; никель повышает прочность, пластичность; кремний увеличивает жаростойкость).

Хромоникелевые стали обладают коррозионной стойкостью в агрессивных средах, чем хромистые нержавеющие стали. Поэтому для проведения процесса ректификации смеси бензол – толуол подойдет аппарат, изготовленный из марок сталей 12Х18Н9Т, 08Х18Н10Т, 08Х17Н13М2Т.

Колонный аппарат имеет большую массу, приходящуюся на небольшую площадь опоры. Колонны, устанавливаемые под открытым небом, подвергаются действию ветровых нагрузок, поэтому они имеют массивные кольцевые опоры.

Опорную плиту укрепляют вертикально ребрами жесткости, которые в верхней части иногда дополнительно связываются кольцом. Высота кольцевой опоры определяется конструктивными соображениями. В некоторых случаях опора получается до 5–6 м. Для доступа внутрь опоры и вывода трубопроводов в обечайке делаются отверстия. Края отверстий обязательно укрепляются кольцами жесткости. Если колонна монтируется между перекрытиями, ее устанавливают на боковую кольцевую опору, приваривают к боковой стенке колонны. Стенки колонны в месте установки опоры делают утолщенными или укрепляют кольцевой накладкой. Для процесса ректификации подойдет опора, изготовленная из СтЗ.


Заключение



В процессе проделанной работы была рассчитана ректификационная колонна для разделения смеси бензол–толуол.

В результате расчета получены данные:

1)  Расход дистиллята – 3.94 т/час;

2)  Расход кубового остатка – 6.06 т/час;

3)  Рабочее флегмовое число – 2.12;

4)  Число теоретических тарелок:

Всего – 23, из них верхних – 7, нижних – 16;

5)  Диаметр колонны – 1,8 м;

6)  Высота колонны – 14.1 м;

7)  Средняя эффективность тарелки:

В верхней части колонны – 0.45,

В нижней части колонны – 0.41;

8)  Число действительных тарелок:

Всего – 38, из них верхних – 16, нижних – 22;

9)  Гидравлическое сопротивление тарелок:

В верхней части колонны – 385.9 Па,

В нижней части колонны – 485.3 Па;


Список литературы 1.  Александров И.А.. Ректификационные и адсорбционные аппараты. - М.:Химия,1981.

2.  Карманный справочник переработчика под ред. Рудина Н.И. – С-П.: Химия, 2000 г.

3.  Касаткин А.Г. Основные процессы и аппараты химической технологии. - М.: Химия, 1973.

4.  Коган В.Б., Фридман В.М., Кафаров В.В. Равновесие между жидкостью и паром. - М-Л: Наука, 1986.

5.  Колонные аппараты. Каталог. – М.: ЦИНТИХИМНЕФТЕМАШ, 1978 г.

6.  Лащинский А.А., Толчинский А.Р. Основы конструирования и расчёта химической аппаратуры. - Л.: Машиностроение, 1970.

7.  Основные процессы и аппараты химической технологии. Пособие по проектированию под ред. Дытнерского Ю.И. – М.: Химия, 1991 г.

8.   Павлов К.Ф., Романков П.Т., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. - Л.: Химия,1987.

9.   Скобло А.И. Процессы и аппараты нефтепереработки и нефтехимической промышленности. М.:Химия, 1982.

10.  Справочник химика. Т2.- М-Л: Госхимиздат, 1963

11.  Справочник химика под ред. Никольского Б.П. – Л.: Химия,1962 г, т. I

12.  Справочник химика под ред. Никольского Б.П.– Л.: Химия,1963 г, т. II

13.  Стабников В.Н. Расчет и конструирование контактных устройств ректификационных и абсорбционных аппаратов. Киев.: Техника,1970


© 2011 Банк рефератов, дипломных и курсовых работ.
